Ein- und Ausbau des Rotors

Nach jedem fünften Ausbau des Rotors oder beim Einbau eines neuen Rotors, muss die Befestigungsmutter
ausgetauscht werden.
•

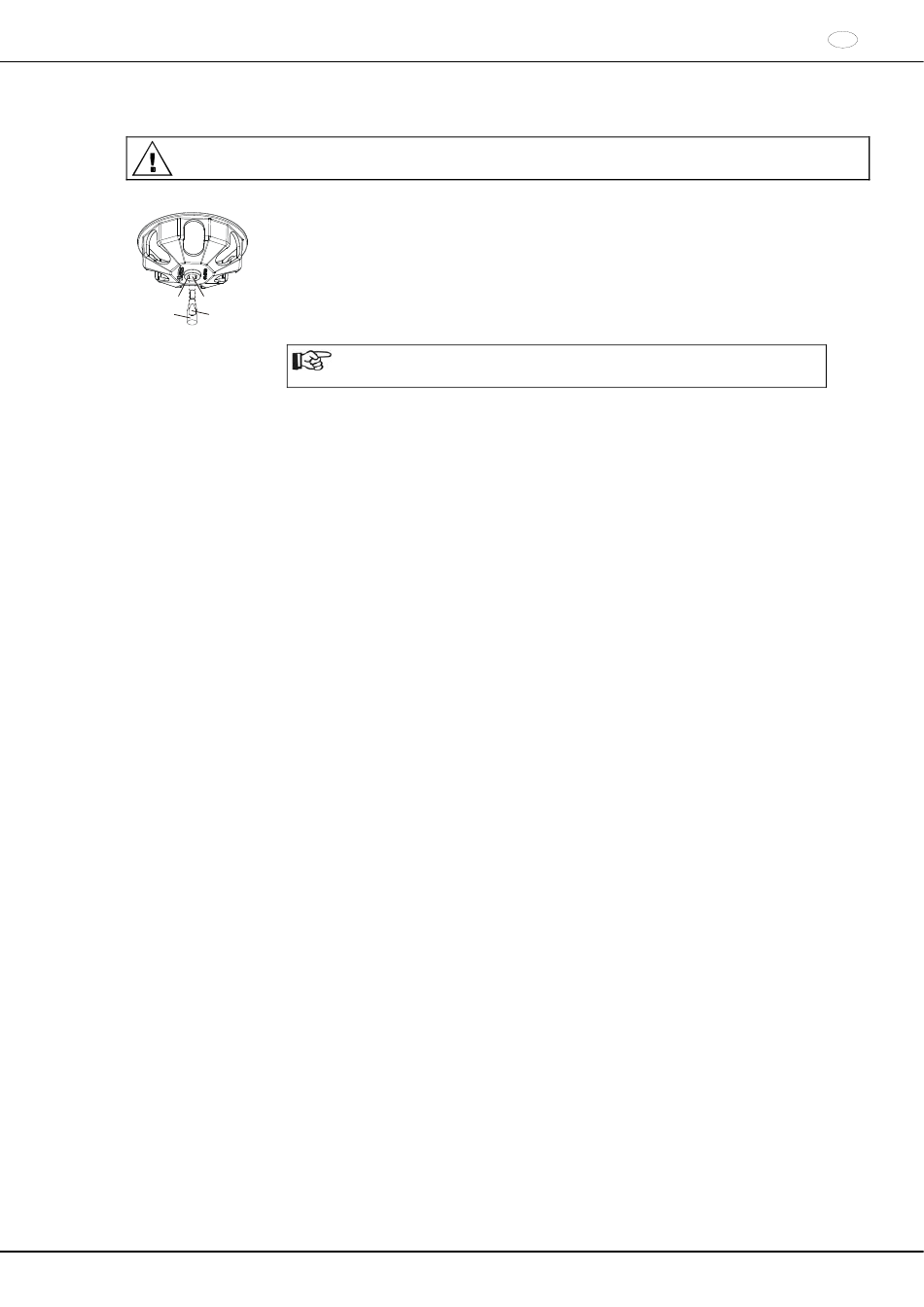

Die Motorwelle (C) und die Bohrung des Rotors (A) reinigen und anschließend die
Motorwelle leicht einfetten. Schmutzpartikel zwischen der Motorwelle und dem Rotor verhin-
dern einen einwandfreien Sitz des Rotors und verursachen einen unruhigen Lauf.
•
Den Rotor vertikal auf die Motorwelle aufsetzen. Die Mitnehmerflächen (D) der Motorwelle
müssen sich in der Nut (B) des Rotors befinden.
•
Die Befestigungsmutter des Rotors mit dem mitgelieferten Schlüssel durch Drehen im
A B
Uhrzeigersinn anziehen.
C D
•
Den Rotor auf festen Sitz prüfen.
•
Ausbau des Rotors: Die Befestigungsmutter durch Drehen entgegen dem Uhrzeigersinn
abschrauben. Den Rotor von der Motorwelle abheben.
AB2300DEENFRIT
Um einen festen Sitz des Rotors zu gewährleisten, muss die Mutter des
Rotors handfest angezogen werden.
