11

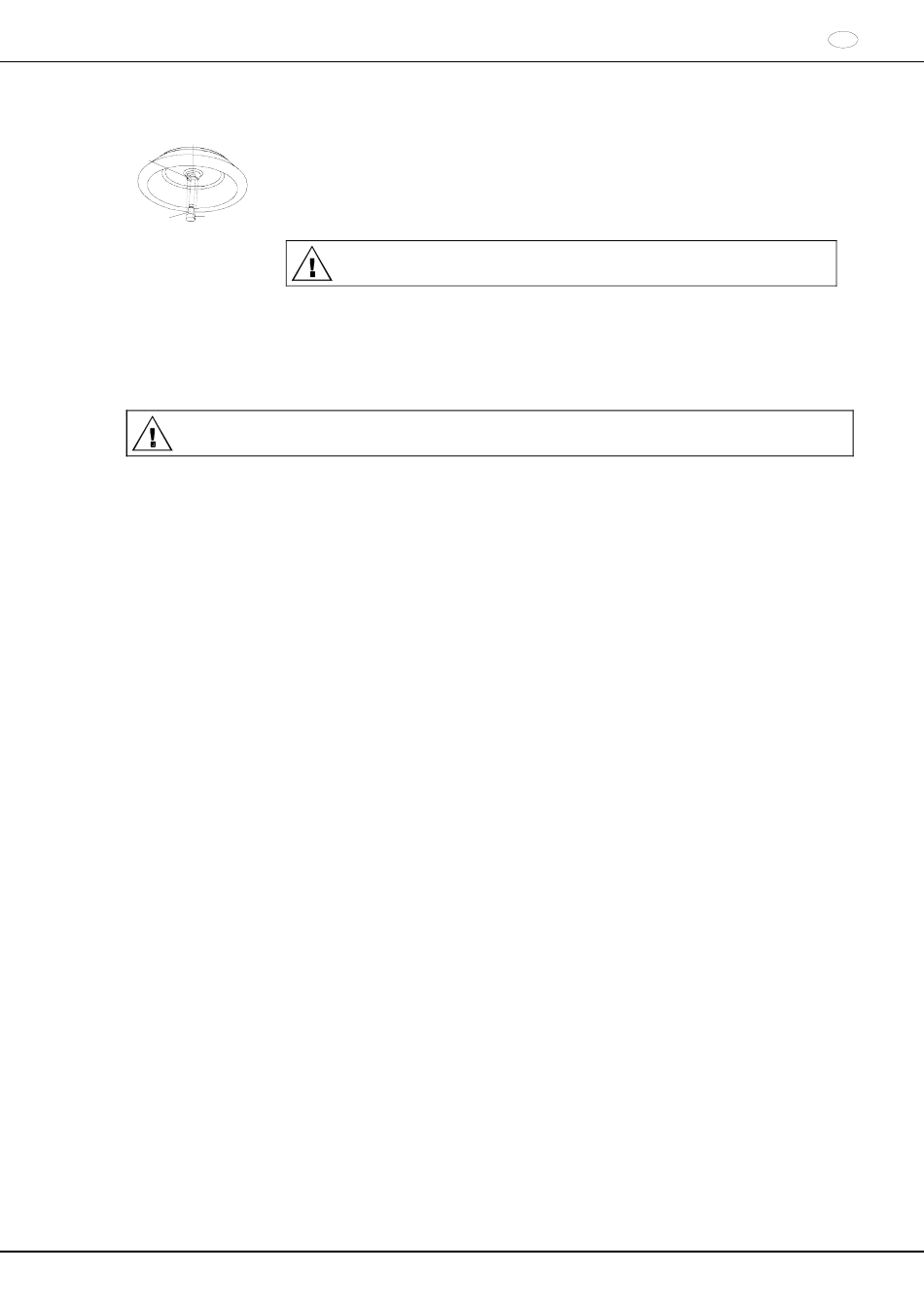

Ein- und Ausbau des Rotors
•
Die Motorwelle (C) und die Bohrung des Rotors (A) reinigen und anschließend die
A
Motorwelle leicht einfetten. Schmutzpartikel zwischen der Motorwelle und dem Rotor
B
verhindern einen einwandfreien Sitz des Rotors und verursachen einen unruhigen Lauf.
•
Den Rotor vertikal auf die Motorwelle aufsetzen. Die Mitnehmerflächen (D)
Motorwelle müssen sich in der Nut (B) des Rotors befinden. Auf dem Rotor ist die
Ausrichtung der Nut gekennzeichnet.
D
C
•
Die Spannmutter des Rotors von Hand durch Drehen im Uhrzeigersinn anziehen.
•
Den Rotor auf festen Sitz prüfen.
•
Lösen des Rotors: Die Spannmutter durch Drehen entgegen dem Uhrzeigersinn lösen.
Die Spannmutter drehen, bis sich der Rotor von der Motorwelle abheben lässt.
12
Beladen des Rotors
Standard-Zentrifugiergefäße aus Glas sind belastbar bis RZB 4000 (DIN 58970 Teil 2).
•
Den Rotor auf festen Sitz prüfen.
•
Die Rotoren dürfen nur symmetrisch beladen werden. Zugelassene Kombinationen siehe Kapitel
"Anhang/Appendix, Rotoren und Zubehör/Rotors and accessories".
•
Die Zentrifugiergefäße immer außerhalb der Zentrifuge befüllen.
•
Die vom Hersteller angegebene maximale Füllmenge der Zentrifugiergefäße darf nicht überschritten werden.
•
Um die Gewichtsunterschiede innerhalb der Zentrifugiergefäße möglichst gering zu halten, ist auf eine
gleichmäßige Füllhöhe in den Gefäßen zu achten.
•
Auf jedem Rotor ist das Gewicht der zulässigen Füllmenge angegeben. Dieses Gewicht darf nicht überschritten
werden.
Beim Rotor Best.-Nr. 1224 muss die Spannmutter mit dem mitgelieferten
Schlüssel angezogen werden.
DE
der
9/56
