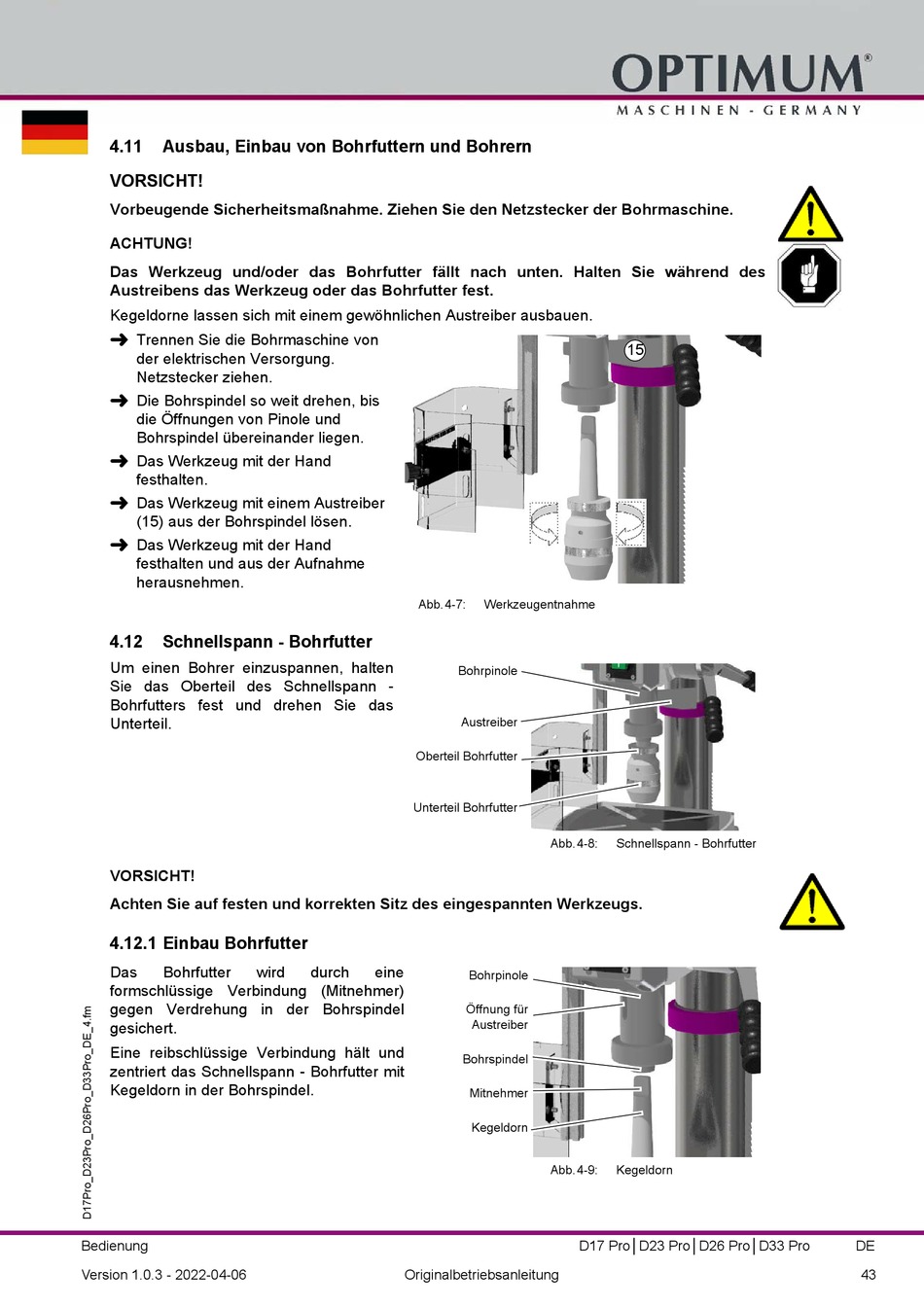

4.11
Ausbau, Einbau von Bohrfuttern und Bohrern
VORSICHT!
Vorbeugende Sicherheitsmaßnahme. Ziehen Sie den Netzstecker der Bohrmaschine.
ACHTUNG!
Das Werkzeug und/oder das Bohrfutter fällt nach unten. Halten Sie während des
Austreibens das Werkzeug oder das Bohrfutter fest.
Kegeldorne lassen sich mit einem gewöhnlichen Austreiber ausbauen.
Trennen Sie die Bohrmaschine von
der elektrischen Versorgung.
Netzstecker ziehen.
Die Bohrspindel so weit drehen, bis
die Öffnungen von Pinole und
Bohrspindel übereinander liegen.
Das Werkzeug mit der Hand
festhalten.
Das Werkzeug mit einem Austreiber
(15) aus der Bohrspindel lösen.
Das Werkzeug mit der Hand
festhalten und aus der Aufnahme
herausnehmen.
4.12
Schnellspann - Bohrfutter
Um einen Bohrer einzuspannen, halten
Sie das Oberteil des Schnellspann -
Bohrfutters fest und drehen Sie das
Unterteil.
VORSICHT!
Achten Sie auf festen und korrekten Sitz des eingespannten Werkzeugs.
4.12.1 Einbau Bohrfutter
Das
Bohrfutter
formschlüssige Verbindung (Mitnehmer)
gegen Verdrehung in der Bohrspindel
gesichert.
Eine reibschlüssige Verbindung hält und
zentriert das Schnellspann - Bohrfutter mit
Kegeldorn in der Bohrspindel.
Bedienung
Version 1.0.3 - 2022-04-06
Abb. 4-7:
Oberteil Bohrfutter
Unterteil Bohrfutter
wird
durch
eine
Originalbetriebsanleitung
15
Werkzeugentnahme
Bohrpinole
Austreiber
Abb. 4-8:
Schnellspann - Bohrfutter
Bohrpinole
Öffnung für
Austreiber
Bohrspindel
Mitnehmer
Kegeldorn
Abb. 4-9:
Kegeldorn
D17 Pro│D23 Pro│D26 Pro│D33 Pro
