4.11

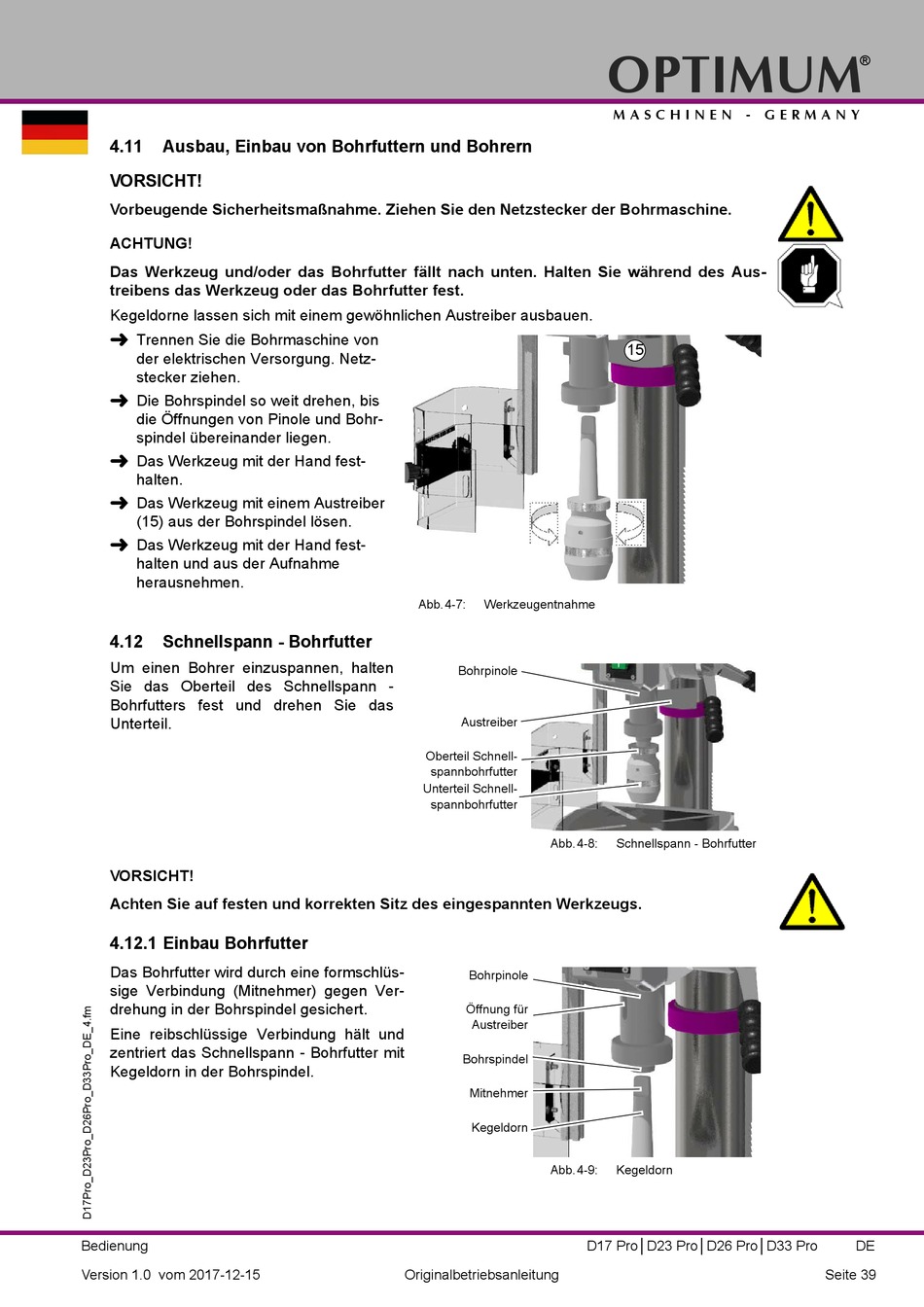

Ausbau, Einbau von Bohrfuttern und Bohrern

VORSICHT!
Vorbeugende Sicherheitsmaßnahme. Ziehen Sie den Netzstecker der Bohrmaschine.
ACHTUNG!
Das Werkzeug und/oder das Bohrfutter fällt nach unten. Halten Sie während des Aus-
treibens das Werkzeug oder das Bohrfutter fest.
Kegeldorne lassen sich mit einem gewöhnlichen Austreiber ausbauen.

Trennen Sie die Bohrmaschine von
der elektrischen Versorgung. Netz-
stecker ziehen.

Die Bohrspindel so weit drehen, bis
die Öffnungen von Pinole und Bohr-
spindel übereinander liegen.

Das Werkzeug mit der Hand fest-
halten.

Das Werkzeug mit einem Austreiber
(15) aus der Bohrspindel lösen.

Das Werkzeug mit der Hand fest-
halten und aus der Aufnahme
herausnehmen.
4.12

Schnellspann - Bohrfutter

Um einen Bohrer einzuspannen, halten
Sie das Oberteil des Schnellspann -
Bohrfutters fest und drehen Sie das
Unterteil.
VORSICHT!
Achten Sie auf festen und korrekten Sitz des eingespannten Werkzeugs.

4.12.1 Einbau Bohrfutter

Das Bohrfutter wird durch eine formschlüs-
sige Verbindung (Mitnehmer) gegen Ver-
drehung in der Bohrspindel gesichert.
Eine reibschlüssige Verbindung hält und
zentriert das Schnellspann - Bohrfutter mit
Kegeldorn in der Bohrspindel.
Bedienung
Version 1.0 vom 2017-12-15
Abb. 4-7: Werkzeugentnahme
Bohrpinole
Austreiber
Oberteil Schnell-
spannbohrfutter
Unterteil Schnell-
spannbohrfutter
Abb. 4-8:
Bohrpinole
Öffnung für
Austreiber
Bohrspindel
Mitnehmer
Kegeldorn
Abb. 4-9:
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
15
Schnellspann - Bohrfutter
Kegeldorn
D17 Pro│D23 Pro│D26 Pro│D33 Pro
®
