A
18
17
16

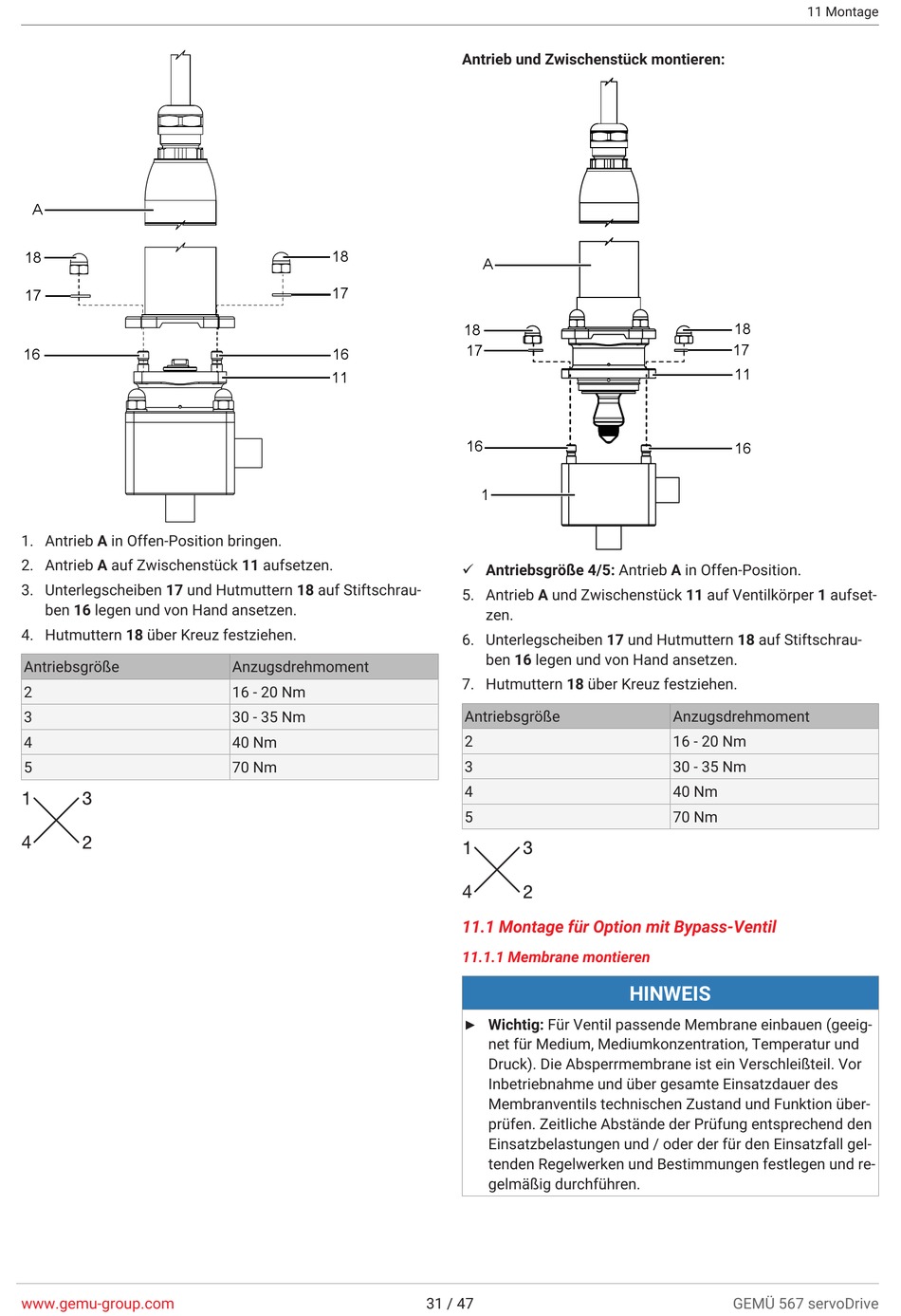

1. Antrieb A in Offen-Position bringen.
2. Antrieb A auf Zwischenstück 11 aufsetzen.
3. Unterlegscheiben 17 und Hutmuttern 18 auf Stiftschrau-
ben 16 legen und von Hand ansetzen.
4. Hutmuttern 18 über Kreuz festziehen.
Antriebsgröße
2
3
4
5
www.gemu-group.com
18
17
16
11
Anzugsdrehmoment
16 - 20 Nm
30 - 35 Nm
40 Nm
70 Nm
Antrieb und Zwischenstück montieren:
A
18
17
16
1
ü Antriebsgröße 4/5: Antrieb A in Offen-Position.
5. Antrieb A und Zwischenstück 11 auf Ventilkörper 1 aufset-
zen.
6. Unterlegscheiben 17 und Hutmuttern 18 auf Stiftschrau-
ben 16 legen und von Hand ansetzen.
7. Hutmuttern 18 über Kreuz festziehen.
Antriebsgröße
2
3
4
5
11.1 Montage für Option mit Bypass-Ventil
11.1.1 Membrane montieren
▶ Wichtig: Für Ventil passende Membrane einbauen (geeig-
net für Medium, Mediumkonzentration, Temperatur und
Druck). Die Absperrmembrane ist ein Verschleißteil. Vor
Inbetriebnahme und über gesamte Einsatzdauer des
Membranventils technischen Zustand und Funktion über-
prüfen. Zeitliche Abstände der Prüfung entsprechend den
Einsatzbelastungen und / oder der für den Einsatzfall gel-
tenden Regelwerken und Bestimmungen festlegen und re-
gelmäßig durchführen.
31 / 47
18
17
11
16
Anzugsdrehmoment
16 - 20 Nm
30 - 35 Nm
40 Nm
70 Nm
HINWEIS
GEMÜ 567 servoDrive
11 Montage
