10 Montage

10 Montage

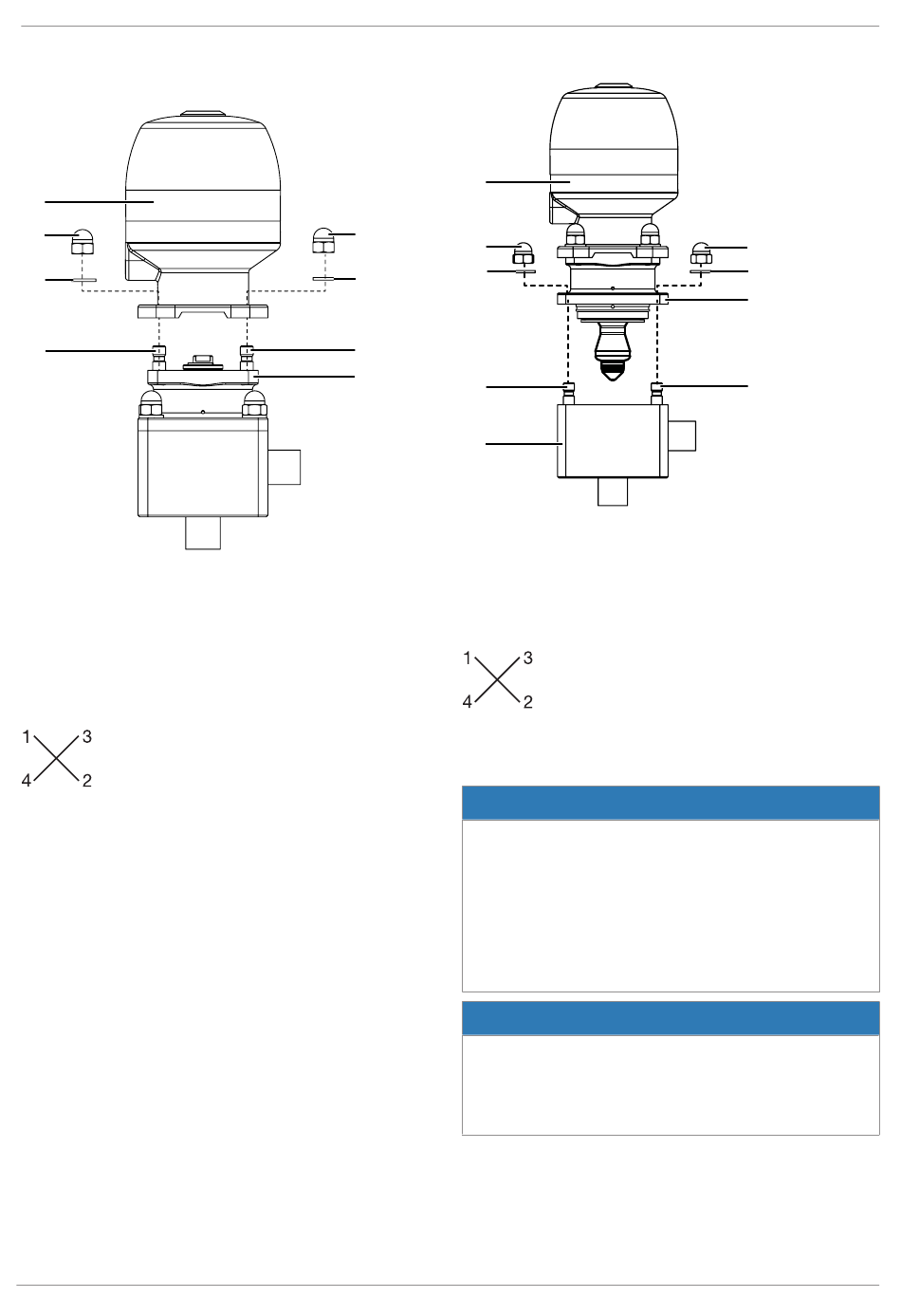

Antrieb auf Zwischenstück montieren:
A
18
17
16
1. Antrieb A in Offen-Position bringen.
2. Antrieb A auf Zwischenstück 11 aufsetzen.
3. Unterlegscheiben 17 und Hutmuttern 18 auf Stiftschrau-
ben 16 legen und von Hand ansetzen.
4. Hutmuttern 18 über Kreuz festziehen (Anzugsdrehmo-
ment: 16-20 Nm).
GEMÜ 567
Antrieb und Zwischenstück montieren:
A
18
18
17
17
16
11
16
1
5. Antrieb A und Zwischenstück 11 auf Ventilkörper 1 auf-
setzen.
6. Unterlegscheiben 17 und Hutmuttern 18 auf Stiftschrau-
ben 16 legen und von Hand ansetzen.
7. Hutmuttern 18 über Kreuz festziehen (Anzugsdrehmo-
ment: 16-20 Nm).
10.1 Montage für Option mit Bypass-Ventil
10.1.1 Membrane montieren
▶ Wichtig: Für Ventil passende Membrane einbauen (ge-
eignet für Medium, Mediumkonzentration, Temperatur
und Druck). Die Absperrmembrane ist ein Verschleißteil.
Vor Inbetriebnahme und über gesamte Einsatzdauer des
Membranventils technischen Zustand und Funktion
überprüfen. Zeitliche Abstände der Prüfung entspre-
chend den Einsatzbelastungen und / oder der für den
Einsatzfall geltenden Regelwerken und Bestimmungen
festlegen und regelmäßig durchführen.
▶ Wichtig: Falsch montierte Membrane führt unter Um-
ständen zu Undichtheit des Ventils / Mediumsaustritt. Ist
dies der Fall dann Membrane demontieren, komplettes
Ventil und Membrane überprüfen und erneut nach Anlei-
tung montieren.
Membrangröße 8:
Druckstück und Antriebsflansch von unten gesehen:
32 / 47
18
17
11
16
HINWEIS
HINWEIS
