8 Montage

8 Montage

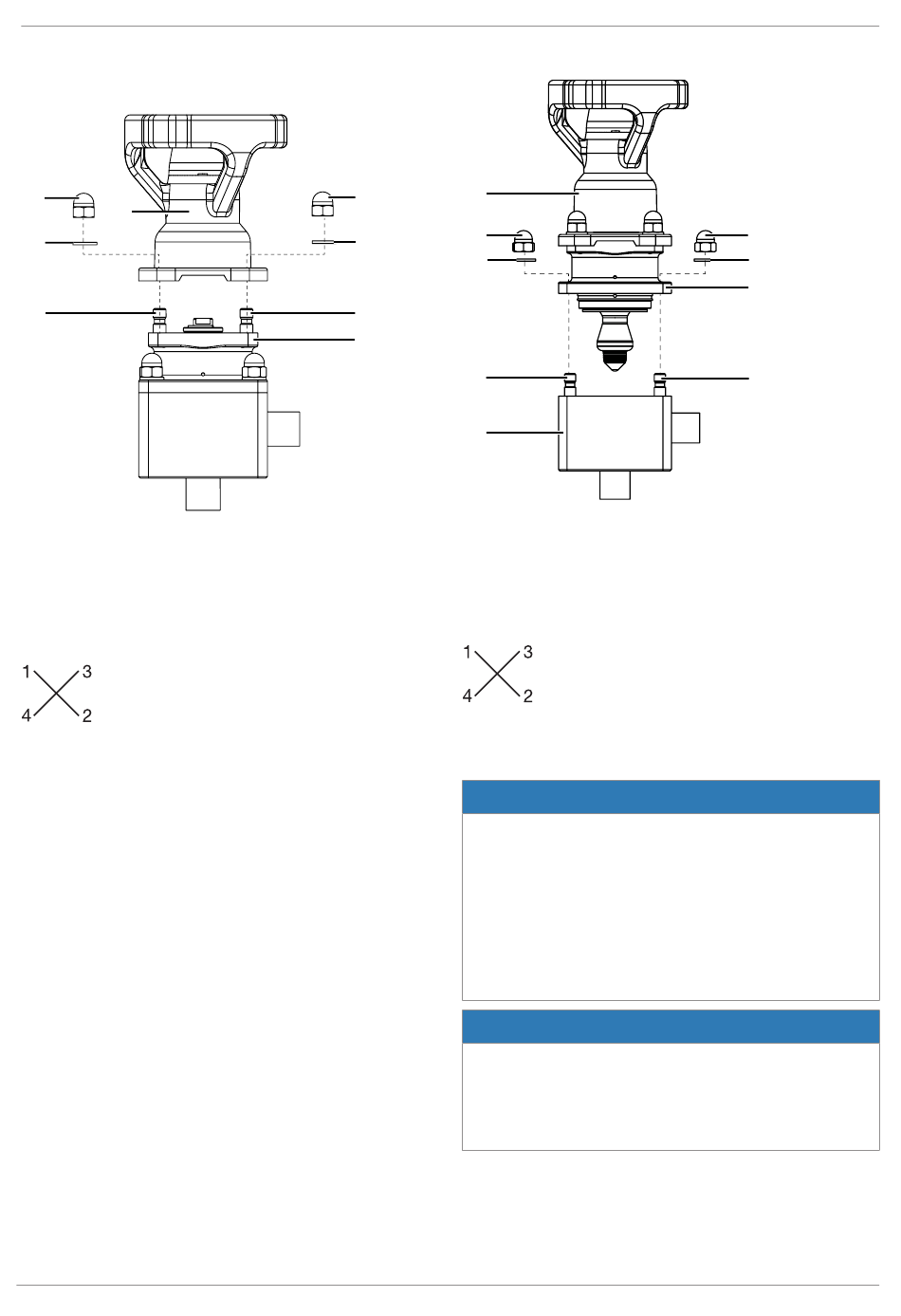

Antrieb auf Zwischenstück montieren:
18
A
17
16
1. Antrieb A in Offen-Position bringen.
2. Antrieb A auf Zwischenstück 11 aufsetzen.
3. Unterlegscheiben 17 und Hutmuttern 18 auf Stiftschrau-
ben 16 legen und von Hand ansetzen.
4. Hutmuttern 18 über Kreuz festziehen (Anzugsdrehmo-
ment: 16-20 Nm).
GEMÜ 567 BioStar control
Antrieb und Zwischenstück montieren:
A
18
18
17
17
16
11
16
1
5. Antrieb A und Zwischenstück 11 auf Ventilkörper 1 aufset-
zen.
6. Unterlegscheiben 17 und Hutmuttern 18 auf Stiftschrau-
ben 16 legen und von Hand ansetzen.
7. Hutmuttern 18 über Kreuz festziehen (Anzugsdrehmo-
ment: 16-20 Nm).
8.1 Montage für Option mit Bypass-Ventil
8.1.1 Membrane montieren
▶ Wichtig: Für Ventil passende Membrane einbauen (geeig-
net für Medium, Mediumkonzentration, Temperatur und
Druck). Die Absperrmembrane ist ein Verschleißteil. Vor
Inbetriebnahme und über gesamte Einsatzdauer des
Membranventils technischen Zustand und Funktion über-
prüfen. Zeitliche Abstände der Prüfung entsprechend den
Einsatzbelastungen und / oder der für den Einsatzfall gel-
tenden Regelwerken und Bestimmungen festlegen und re-
gelmäßig durchführen.
▶ Wichtig: Falsch montierte Membrane führt unter Umstän-
den zu Undichtheit des Ventils / Mediumsaustritt. Ist dies
der Fall dann Membrane demontieren, komplettes Ventil
und Membrane überprüfen und erneut nach Anleitung
montieren.
Membrangröße 8:
Druckstück und Antriebsflansch von unten gesehen:
32 / 45
18
17
11
16
HINWEIS
HINWEIS
