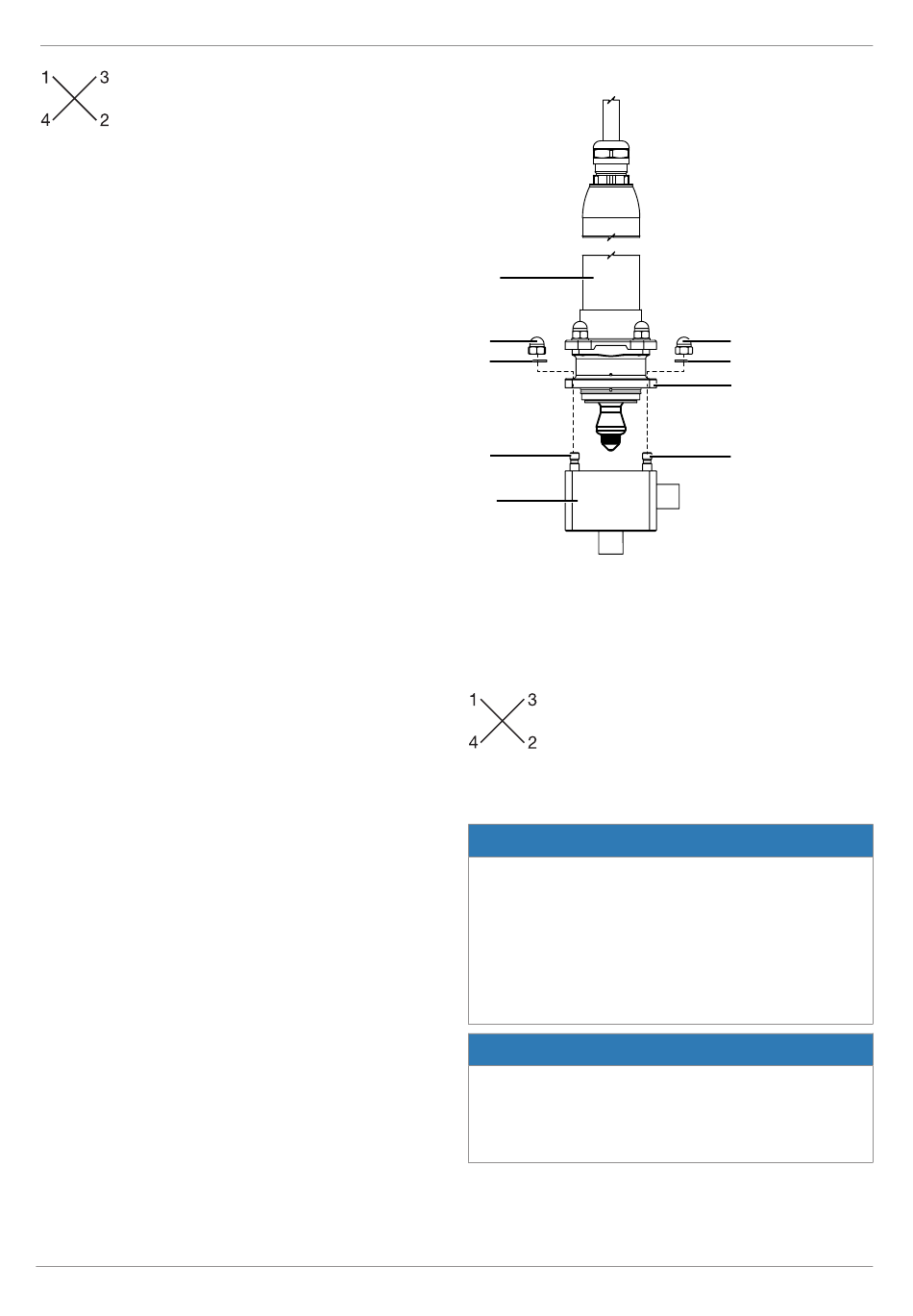

Antrieb und Zwischenstück montieren:
A
18
17
16
1
5. Antrieb A und Zwischenstück 11 auf Ventilkörper 1 auf-
setzen.
6. Unterlegscheiben 17 und Hutmuttern 18 auf Stiftschrau-
ben 16 legen und von Hand ansetzen.
7. Hutmuttern 18 über Kreuz festziehen (Anzugsdrehmo-
ment: 16-20 Nm).
11.1 Montage für Option mit Bypass-Ventil
11.1.1 Membrane montieren
▶ Wichtig: Für Ventil passende Membrane einbauen (ge-
eignet für Medium, Mediumkonzentration, Temperatur
und Druck). Die Absperrmembrane ist ein Verschleißteil.
Vor Inbetriebnahme und über gesamte Einsatzdauer des
Membranventils technischen Zustand und Funktion
überprüfen. Zeitliche Abstände der Prüfung entspre-
chend den Einsatzbelastungen und / oder der für den
Einsatzfall geltenden Regelwerken und Bestimmungen
festlegen und regelmäßig durchführen.
▶ Wichtig: Falsch montierte Membrane führt unter Um-
ständen zu Undichtheit des Ventils / Mediumsaustritt. Ist
dies der Fall dann Membrane demontieren, komplettes
Ventil und Membrane überprüfen und erneut nach Anlei-
tung montieren.
Membrangröße 8:
Druckstück und Antriebsflansch von unten gesehen:
29 / 44
11 Montage
18
17
11
16
