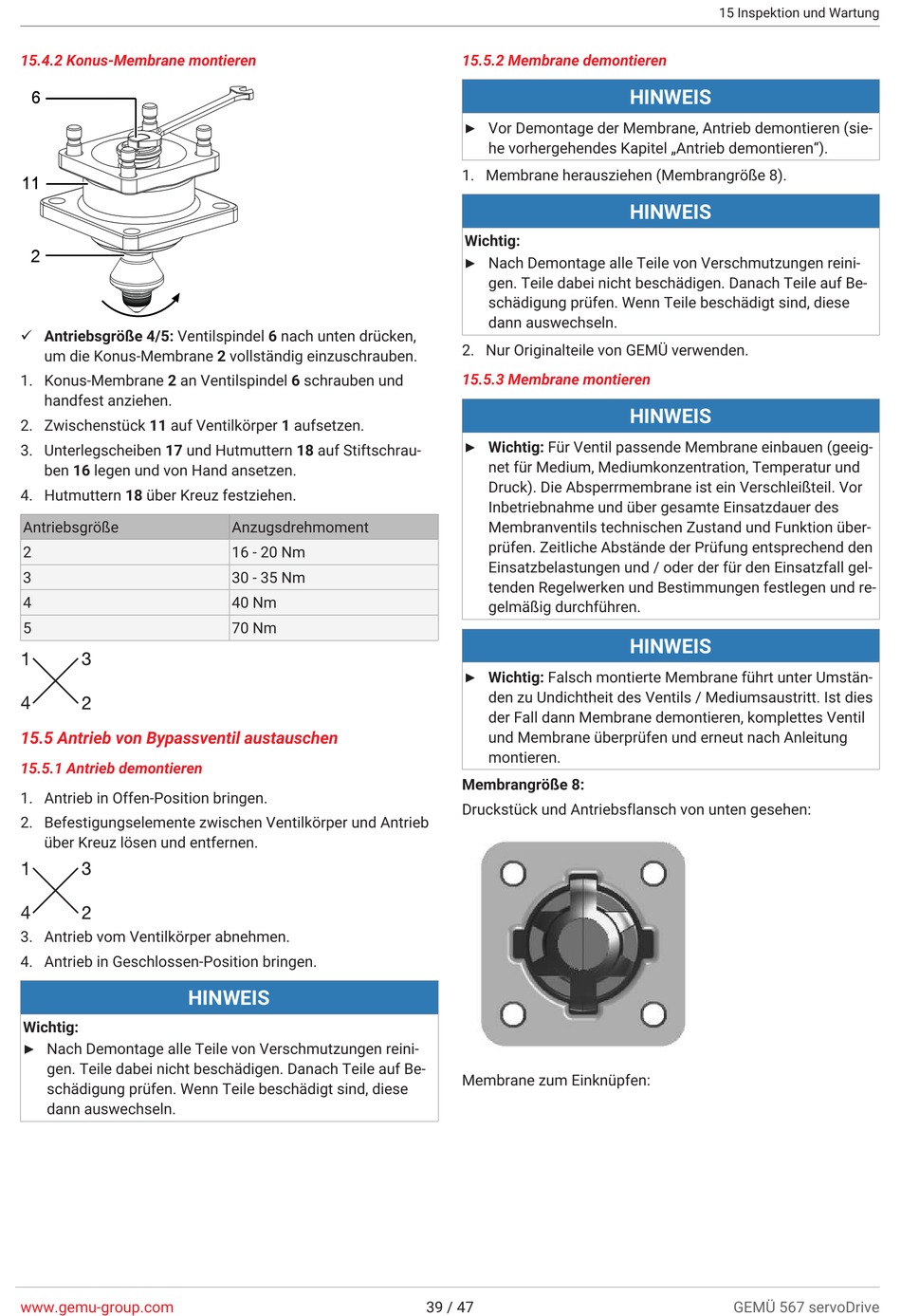

15.4.2 Konus-Membrane montieren
6
11
2
ü Antriebsgröße 4/5: Ventilspindel 6 nach unten drücken,
um die Konus-Membrane 2 vollständig einzuschrauben.
1. Konus-Membrane 2 an Ventilspindel 6 schrauben und
handfest anziehen.
2. Zwischenstück 11 auf Ventilkörper 1 aufsetzen.
3. Unterlegscheiben 17 und Hutmuttern 18 auf Stiftschrau-
ben 16 legen und von Hand ansetzen.
4. Hutmuttern 18 über Kreuz festziehen.
Antriebsgröße
2
3
4
5

15.5 Antrieb von Bypassventil austauschen

15.5.1 Antrieb demontieren

1. Antrieb in Offen-Position bringen.
2. Befestigungselemente zwischen Ventilkörper und Antrieb
über Kreuz lösen und entfernen.
3. Antrieb vom Ventilkörper abnehmen.
4. Antrieb in Geschlossen-Position bringen.
HINWEIS
Wichtig:
▶ Nach Demontage alle Teile von Verschmutzungen reini-
gen. Teile dabei nicht beschädigen. Danach Teile auf Be-
schädigung prüfen. Wenn Teile beschädigt sind, diese
dann auswechseln.
www.gemu-group.com
Anzugsdrehmoment
16 - 20 Nm
30 - 35 Nm
40 Nm
70 Nm

15.5.2 Membrane demontieren

▶ Vor Demontage der Membrane, Antrieb demontieren (sie-
he vorhergehendes Kapitel „Antrieb demontieren").
1. Membrane herausziehen (Membrangröße 8).
Wichtig:
▶ Nach Demontage alle Teile von Verschmutzungen reini-
gen. Teile dabei nicht beschädigen. Danach Teile auf Be-
schädigung prüfen. Wenn Teile beschädigt sind, diese
dann auswechseln.
2. Nur Originalteile von GEMÜ verwenden.

15.5.3 Membrane montieren

▶ Wichtig: Für Ventil passende Membrane einbauen (geeig-
net für Medium, Mediumkonzentration, Temperatur und
Druck). Die Absperrmembrane ist ein Verschleißteil. Vor
Inbetriebnahme und über gesamte Einsatzdauer des
Membranventils technischen Zustand und Funktion über-
prüfen. Zeitliche Abstände der Prüfung entsprechend den
Einsatzbelastungen und / oder der für den Einsatzfall gel-
tenden Regelwerken und Bestimmungen festlegen und re-
gelmäßig durchführen.
▶ Wichtig: Falsch montierte Membrane führt unter Umstän-
den zu Undichtheit des Ventils / Mediumsaustritt. Ist dies
der Fall dann Membrane demontieren, komplettes Ventil
und Membrane überprüfen und erneut nach Anleitung
montieren.
Membrangröße 8:
Druckstück und Antriebsflansch von unten gesehen:
Membrane zum Einknüpfen:
39 / 47
