14 Inspektion und Wartung

14 Inspektion und Wartung
Unter Druck stehende Armaturen!
▶ Gefahr von schwersten Verletzungen oder Tod
Anlage drucklos schalten.
●
Anlage vollständig entleeren.
●
Heiße Anlagenteile!
▶ Verbrennungen
Nur an abgekühlter Anlage arbeiten.
●
Wartungs- und Instandhaltungstätigkeiten nur durch ge-
●
schultes Fachpersonal durchführen.
Handhebel nicht verlängern. Für Schäden, welche durch
●
unsachgemäße Handhabung oder Fremdeinwirkung ent-
stehen, übernimmt GEMÜ keinerlei Haftung.
Nehmen Sie im Zweifelsfall vor Inbetriebnahme Kontakt
●
mit GEMÜ auf.
1. Geeignete Schutzausrüstung gemäß den Regelungen des
Anlagenbetreibers berücksichtigen.
2. Anlage bzw. Anlagenteil stilllegen.
3. Gegen Wiedereinschalten sichern.
4. Anlage bzw. Anlagenteil drucklos schalten.
Der Betreiber muss regelmäßige Sichtkontrollen der Ventile
entsprechend den Einsatzbedingungen und des Gefährdungs-
potenzials zur Vorbeugung von Undichtheit und Beschädigun-
gen durchführen. Ebenso muss das Ventil in entsprechenden
Intervallen demontiert und auf Verschleiß geprüft werden (sie-
he "Montage / Demontage von Ersatzteilen").

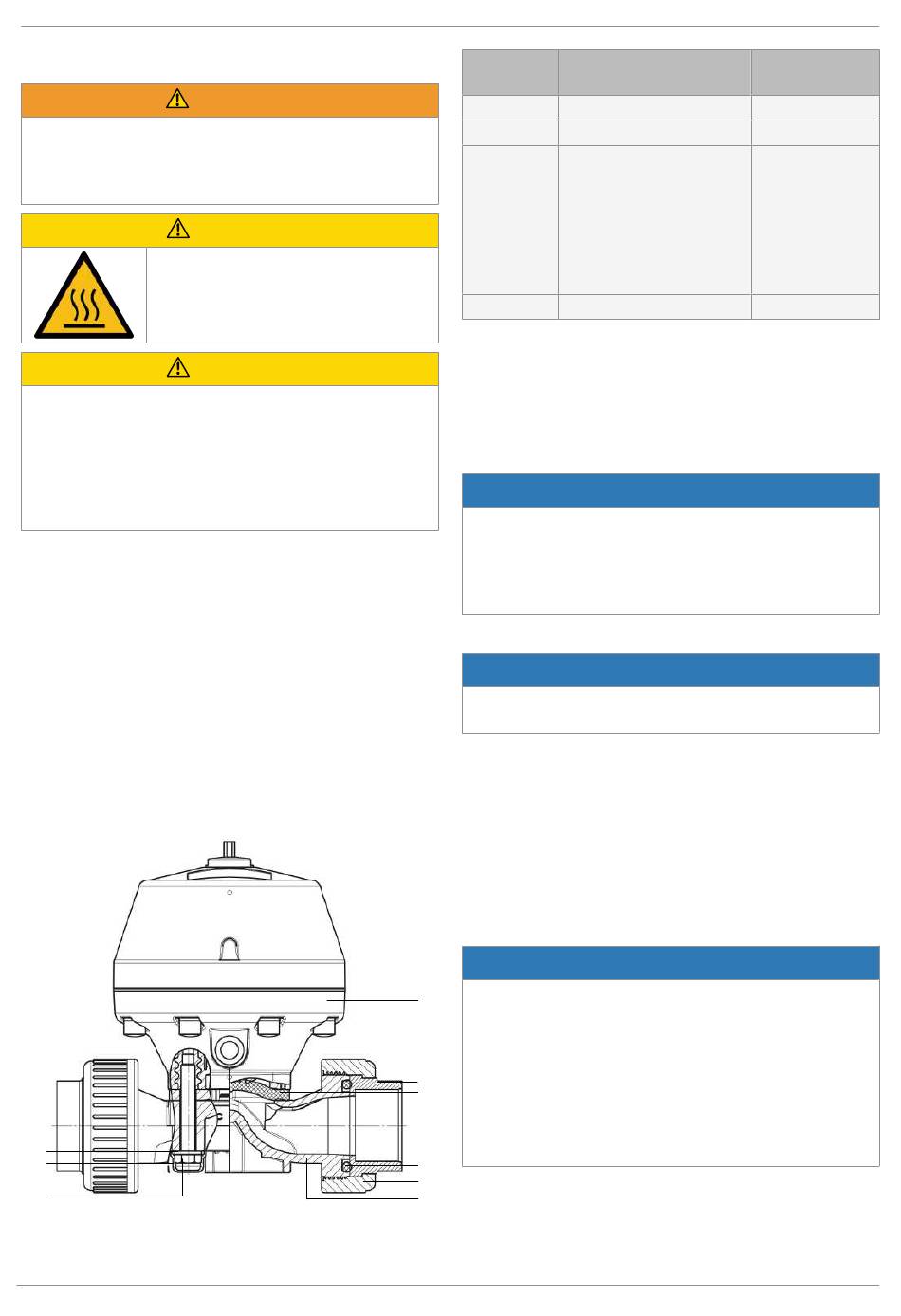

14.1 Ersatzteile

19
39
18
GEMÜ R690
WARNUNG
VORSICHT
VORSICHT
Position
A Antrieb
1 Körper
2 Membrane
18, 19 Verschraubungsset

14.2 Montage/Demontage von Ersatzteilen

14.2.1 Demontage Ventil (Antrieb vom Körper lösen)
1. Antrieb A in Offen-Position bringen.
2. Antrieb A vom Ventilkörper 1 demontieren.
3. Antrieb A in Geschlossen-Position bringen.
Wichtig:
▶ Nach Demontage alle Teile von Verschmutzungen reini-
gen (Teile dabei nicht beschädigen). Teile auf Beschädi-
gung prüfen, ggf. auswechseln (nur Originalteile von
GEMÜ verwenden).

14.2.2 Demontage Membrane

▶ Vor Demontage der Membrane bitte Antrieb demontieren,
siehe "Demontage Ventil (Antrieb vom Körper lösen)".
1. Membrane herausziehen.
2. Alle Teile von Produktresten und Verschmutzungen reini-
gen. Teile dabei nicht zerkratzen oder beschädigen!
3. Alle Teile auf Beschädigungen prüfen.
4. Beschädigte Teile austauschen (nur Originalteile von
GEMÜ verwenden).
14.2.3 Montage Membrane
14.2.3.1 Allgemeines
▶ Für Ventil passende Membrane einbauen (geeignet für
A
Medium, Mediumkonzentration, Temperatur und Druck).
Die Absperrmembrane ist ein Verschleißteil. Vor Inbe-
triebnahme und über gesamte Einsatzdauer des Ventils
technischen Zustand und Funktion überprüfen. Zeitliche
4
Abstände der Prüfung entsprechend den Einsatzbelastun-
2
gen und / oder der für den Einsatzfall geltenden Regel-
werken und Bestimmungen festlegen und regelmäßig
durchführen.
3
5
1
32 / 38
Benennung Bestellbezeich-
A690
B690
Code 2
Code 4
Code 17
Code 29
Code 54
Code 5M
R690 S30
HINWEIS
HINWEIS
HINWEIS
