5.4.2 Potentialausgleich

HINWEIS
Beim Anschluss eines Überspannungsableiters des Typs 1+2 ist darauf zu achten, dass der
Potentialausgleich-anschluss an eine etwaig verbaute Potentialausgleichschiene oder an einen lokalen Erder
angeschlossen wird. Beim Anschluss eines Überspannungsableiters des Typs 2 muss der
Potentialausgleichanschluss nicht zwingend angeschlossen werden. Die Herstellerangaben sind zu lesen und
zu beachten. Die Vorsicherung des Ladesystems darf maximal 125 A betragen.
HINWEIS
Alle angeschlossenen Leitungen müssen zwingend aus Kupfer bestehen. Andere Materiale entsprechen nicht
der bestimmungsgemäßen Verwendung und beeinträchtigen die Funktionssicherheit.
2022-04

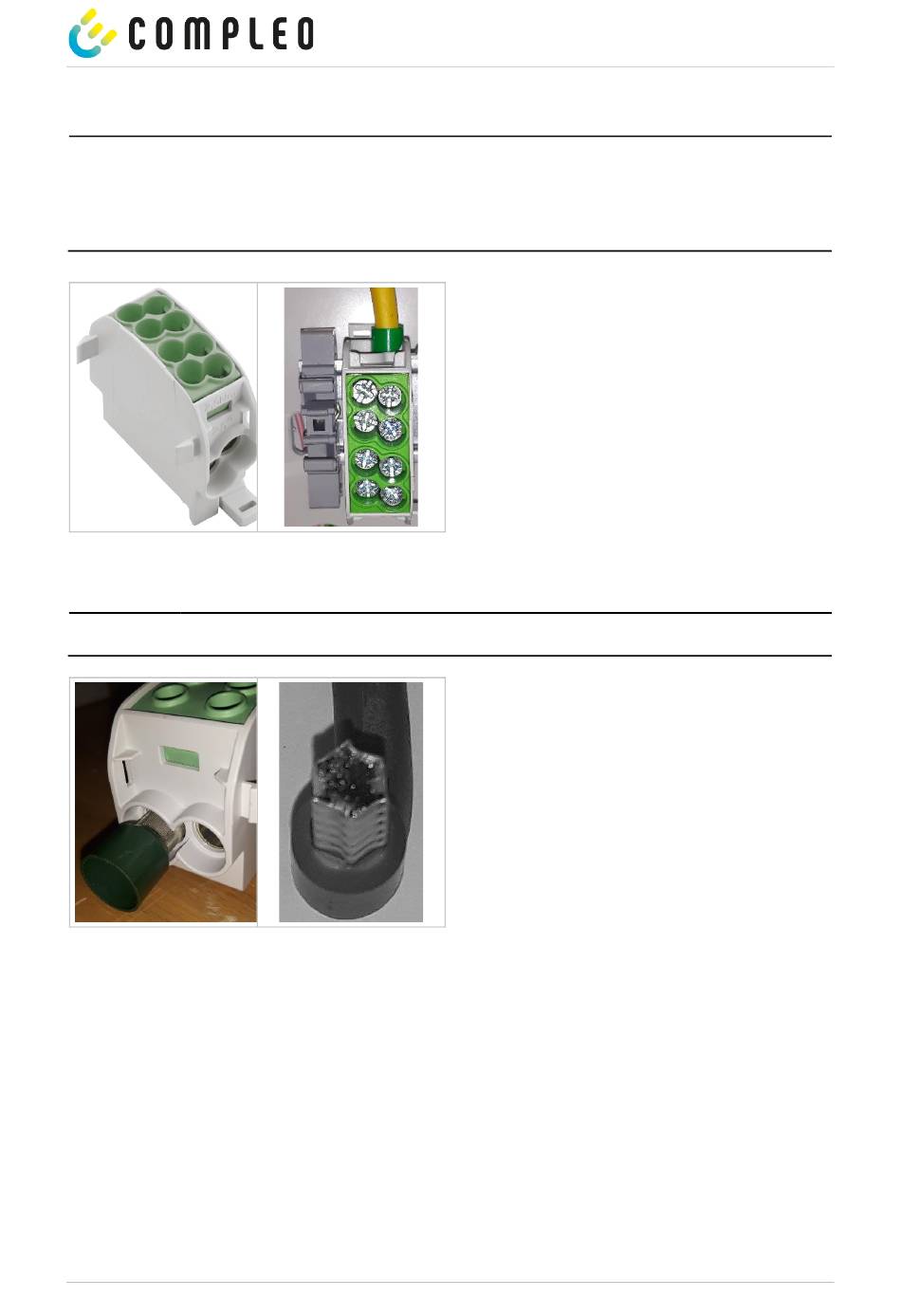

Der notwendige Potentialausgleich wird über die
festmontierte Klemme im Gehäuse vorgenommen.
• Klemme auf 2 Etagen mit jeweils 2
Klemmstellen ausgerüstet zum Anschluss eines
Leitungsquerschnitts von 16 mm², bzw.
25 mm².
• Der Anschluss kann bauseitig ebenfalls mit
einem kupfernen Erdungsstab mit
entsprechendem Durchmesser erfolgen.
• Alle Leiter sind gemäß der Abbildung und mit
geeignetem Werkzeug zu montieren
(M = 2,5 – 3,5 Nm).
Alle Klemmstellen sind konstruktiv so ausgelegt, dass
sie ausschließlich runde Querschnittsprofile
aufnehmen.
Aderendhülsen mit eckigem Profil müssen mit einer
geeigneten Crimpzange in ein entsprechendes Profil
gebracht werden.
A010C3XX1X | 04
