Sie werden erstaunt sein, welche musikalischen
Qualitäten ein TAP DELAY hat!
Diese TAP Funktion ist fußschaltbar. Schließen
Sie zu diesem Zweck einen handelsüblichen Im-
pulsschalter (nicht im Lieferumfang) an die Buch-
se „FOOT SW / TAP" (#13) an.
Eine genauere Auflistung aller verfügbaren Effekte
finden Sie in der Tabelle „DIGITALE EFFEKTPRO-
GRAMME".
Sie sollten es sich zur Routine machen, den Laut-
stärkeregler für das Ausgangssignal des Effektpro-
zessors (#3) vor jedem Programmwechsel ganz
nach links, also komplett „runter" zu drehen. Auch
der Schalter EFX TO MONI (#3) sollte dabei ge-
löst werden.
Hintergrund: Der Effektprozessor bietet neben den
reinen Effektklängen einige Testsignale an, Sinus-
töne und Rosa Rauschen. Es wäre unangenehm,
wenn Sie aus Versehen eines dieser Programme
bei voller Lautstärke aufriefen ...
Hinweis: Die digitale Effektsektion kann mit
einem Fußschalter (#13) an- und ausgeschal-
tet werden (der Fußschalter gehört nicht zum
Lieferumfang). War der Effekt vor Ausschalten
des Mischpults ausgeschaltet, bleibt er auch
dann ausgeschaltet, wenn danach der Mixer
wieder eingeschaltet wird, da der Effektchip
über eine Memory Funktion verfügt, welche
den zuletzt verwendeten Zustand inklusive Ef-
fektprogramm speichert. Sollten Sie zum Ak-
tivieren des Effekts keinen Fußschalter parat
haben, kann auch ein (offener) Klinkenstecker
verwendet werden, bei dem die Spitze und der
Schaft kurzgeschlossen (verbunden) ist – kurz
in die Fußschalterbuchse einstecken, und der
Effekt ist wieder eingeschaltet.
HELIX BOARD 12 FIREWIRE MKII

SUMMEN SEKTION

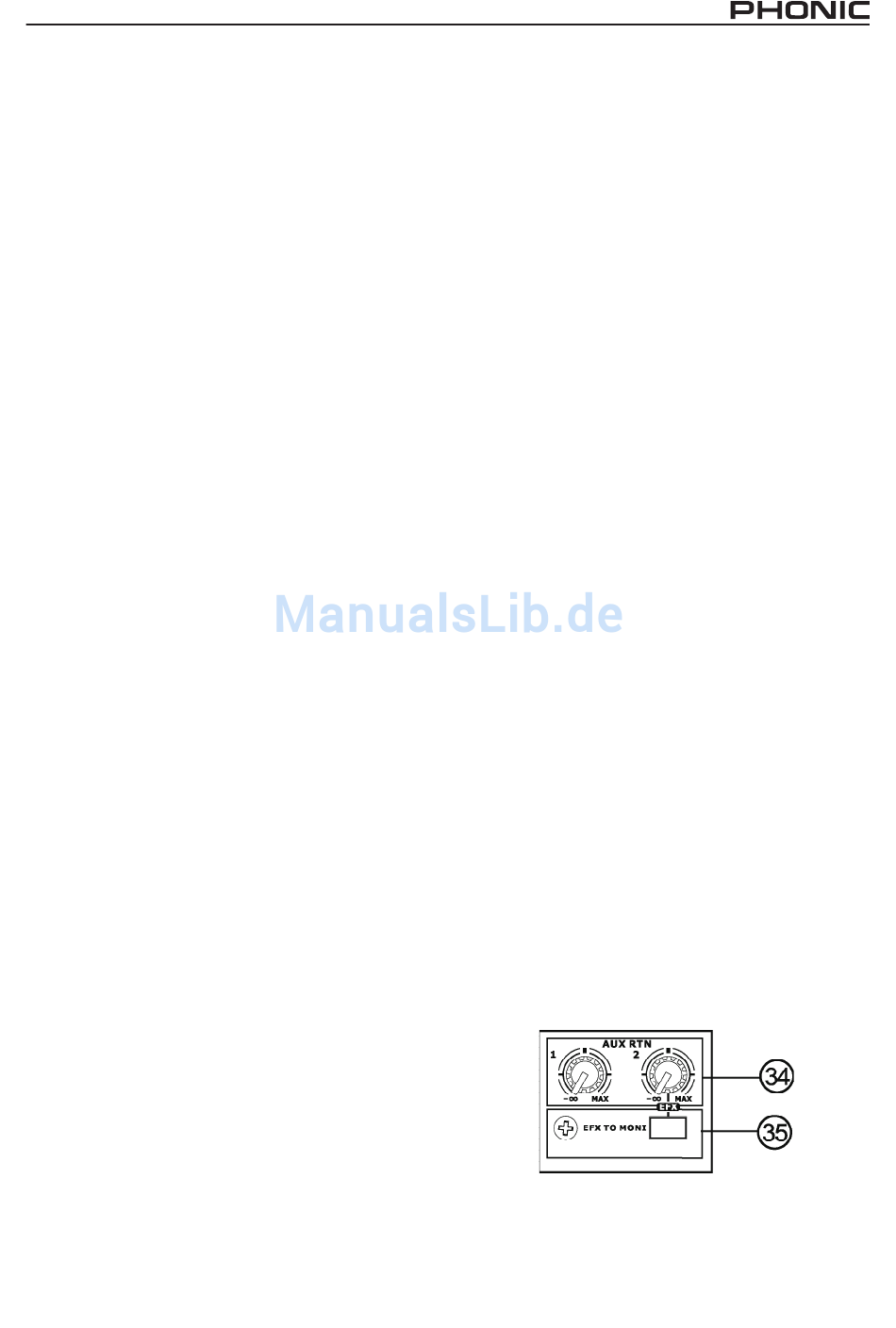

34. AUX RTN 1 & AUX RTN 2 / EFX
Diese beiden Drehregler sind die Lautstärkeregler
für die beiden Hilfseingänge AUX RETRUN 1 und
2 (#). Wenn Sie die Regler ganz nach rechts dre-
hen, bekommen Sie eine Verstärkung des Signals
um 10 dB. Ganz nach links gedreht sind die Si-
gnale ausgeblendet. In der 12-Uhr Position ist die
Unity Gain Position, bei der weder eine Anhebung
noch eine Absenkung des Signals stattfindet.
Die Signale werden direkt auf die Summe L/R ge-
leitet.
Der Drehregler AUX RTN 2 ist zusätzlich mit EFX
beschriftet. Normalerweise wird hiermit die Aus-
gangslautstärke des internen Effektgeräts (# 31 ~
#33) kontrolliert. Dies jedoch nur, solange die Klin-
kenbuchsen AUX RTN 2 nicht belegt sind. Die sind
nämlich mit einer Schaltfunktion versehen, die den
internen Signalweg vom DSP zum Regler unter-
bricht, sobald dort ein Klinkenstecker eingesteckt
wird.
35. EFX TO MONI
Wird dieser Schalter gedrückt, gelangt das Signal,
das vom Regler AUX RTN 2 kontrolliert wird, nicht
nur in die Summe L/R, sondern zu gleichen Teilen
auch in den Ausspielweg AUX SEND 1 / MONI.
In vielen Fällen wird der Ausspielweg AUX SEND
1 zum Ansteuern von Monitorsystemen verwendet,
sei es live in Form von „Wedges" oder im Studio für
den Kopfhörermix. Mithilfe dieses Schalters kön-
nen Sie nun das Signal aus dem internen Effektge-
rät auch in den Bühnenmonitoren hörbar machen
(man nennt diese Funktion „Effect to monitor").
ACHTUNG: Dieser Schalter sollte mit Vorsicht behandelt wer-
den, Effekt im Monitor senkt die Rückkopplungsschwelle!
