Phonic Helix Board 12 FireWire MKII Bedienungsanleitung Seite 19

Rechner zurück in das Mischpult für Monitorzwek-
ke gelangt, gleichzeitig mit dem AUX 1 Signal in
der CONTROL ROOM SOURCE Sektion (#39)
hörbar machen. Daher hat dieser Regler auch die
Zusatzbezeichnung MONI.
25. AUX 2 / EFX
Dieser Drehgeber schickt ein anteiliges Signal aus
dem Kanal auf den Ausgang AUX SEND 2 / EFX
(#) und gleichzeitig in das interne digitale Effekt-
gerät (DSP #31 ~ #33). Beim HELIX BOARD 12
FIREWIRE MKII ist dieses Signal immer POST
FADER, also abhängig von der Stellung des LE-
VEL Reglers (#29). Wenn also der Lautstärke-
regler des Kanals ganz runter gedreht ist, kommt
auch aus dem AUX 2 / EFX Ausgang kein Pegel
mehr heraus. Je weiter Sie den Lautstärkeregler
des Kanals aufdrehen, um so mehr Signalpegel
gelangt auch in den EFX Ausgang bzw. in das in-
terne Effektgerät.
Die vielfach gebrauchte Wendung, dass mit die-
sem Regler „der Kanal mit Hall versorgt wird", ist
natürlich falsch. Erst die Rückführung des Hallsi-
gnals in den Mixer, z.B. über einen AUX RETURN,
genauso gut aber über einen Stereokanal, versorgt
den Mixer mit Hall. Dort wird dann die Stärke des
gesamten Hallsignals kontrolliert und demnach in
Beziehung zu den Originalsignalen gesetzt.
Sie können die AUX 2 Schiene jedoch auch für an-
dere Zwecke verwenden, z.B. zum Speisen einer
weiteren Beschallungszone, zum Anschluss eines
Bühnen Monitorsystems, sofern Sie auf der Bühne
exakt die gleiche Mischung hören wollen wie im
Saal, usw.
Wie Sie den Ausführungen für AUX 1 (#2) entneh-
men, hängt es immer von Ihren subjektiven Prä-
ferenzen ab, ob Sie für einen bestimmten Zweck
einen pre Fader oder einen post Fader Ausspiel-
weg verwenden – es gibt keine allgemeingültigen
Regeln. Erlaubt ist, was gefällt.
Die AUX SEND 2 Schiene verfügt über keinen ei-
genen Summenregler, die Signale aus den einzel-
nen Kanälen gelangen also direkt in den Ausgang
AUX 2 / EFX und in das interne Effektgerät.
HELIX BOARD 12 FIREWIRE MKII

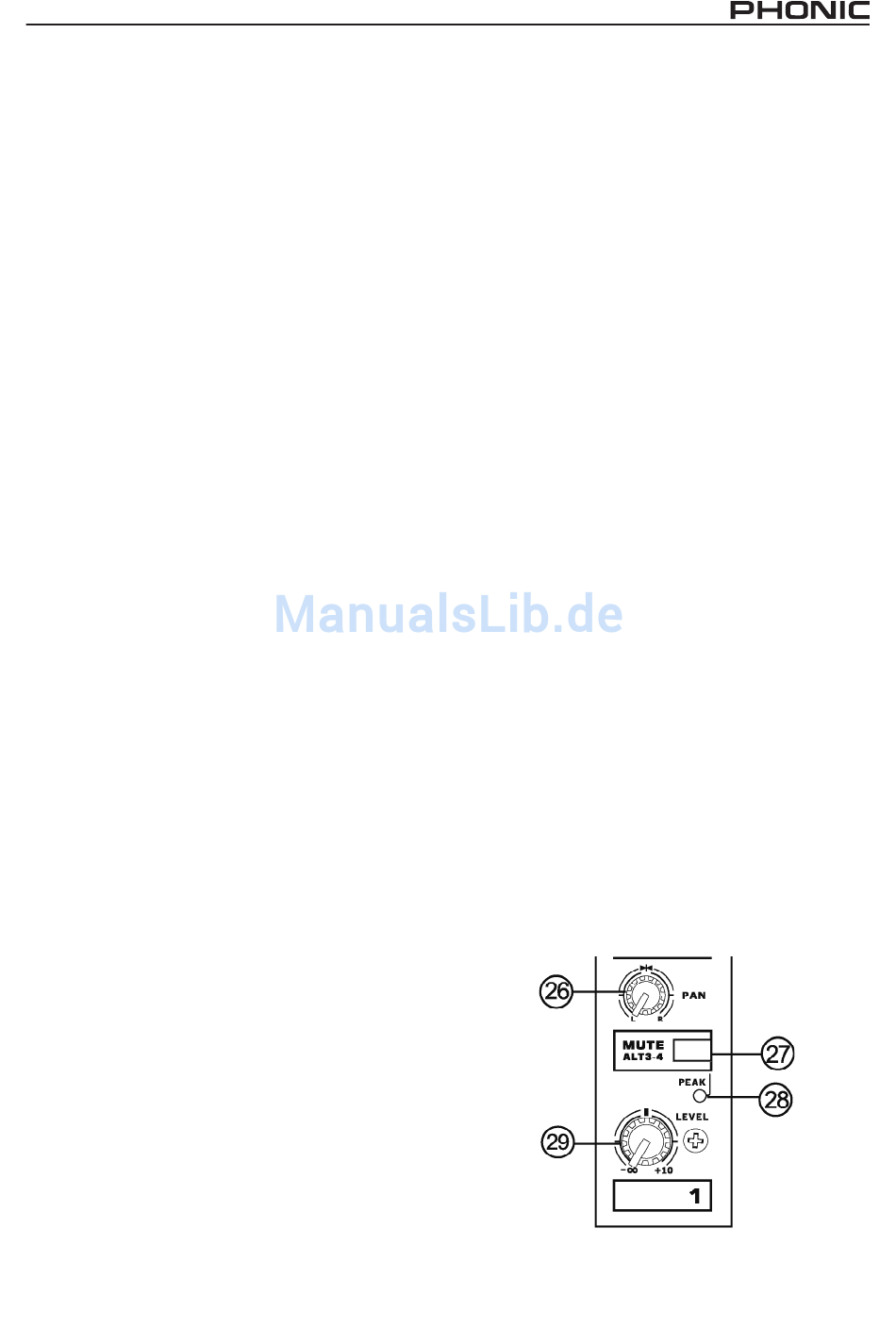

26. PAN / BALANCE
PAN, Kurzform für PANORAMA, ist ein Regler, der
ein Signal auf zwei Kanäle in einem bestimmten
Verhältnis aufteilt. In den Eingangskanälen wird
also mit diesem Regler bestimmt, wie viel Pegel
auf die linke und rechte Summenschiene (oder
ALT 3/ Schiene) gesendet wird, so dass das Si-
gnal sehr gleichmäßig über das gesamte Stereo-
spektrum verteilt werden kann. Wird der Regler
ganz nach links gedreht, gelangt das Signal nur in
die linke Summe oder in die Schiene ALT 3, steht
der Regler ganz rechts, gelangt das Signal nur in
die rechte Summe oder die Schiene ALT . Alle
Zwischenpositionen sind möglich.
Die PAN Regler des HELIX BOARD 12 FIREWIRE
MKII arbeiten nach dem Prinzip der sogenannten
„konstanten Lautheit". Wenn Sie den PAN Regler
von links nach rechts drehen (dabei wandert der
Sound von links über die Mitte nach rechts), bleibt
der Lautheitseindruck konstant.
Wenn Sie einen Kanal ganz nach links (oder
rechts) „gepannt" haben, und die LED Ketten der
Pegelanzeige (#43) bis zur Marke „0" aufleuchten,
dann fällt der Pegel um  dB auf der linken (oder
rechten) Seite ab, wenn der Regler wieder in die
Mittelposition gebracht wird. Wäre dem nicht so
– wie es leider bei einigen „günstigen" Mischpulten
der Fall ist – dann wäre ein in der Mitte liegendes
Signal lauter.
Die Stereokanäle haben einen Balance Regler
BAL für die Stereoquelle; dieser funktioniert im
Grunde nach dem gleichen Prinzip, bestimmt also,
welches der beiden Stereosignale (Links oder
Rechts) in der Summenmischung mehr Gewich-
tung erlangt.
19
