Bitte befolgen Sie in diesem Zusammenhang
unbedingt die Ratschläge, die im Kapitel "Erste
Schritte" zu der richtigen Vorgehensweise beim
Justieren des Pegels gemacht werden. Sie haben
enormen Einfluss auf das klangliche Ergebnis,
auch auf die Gefahr bzw. die Unterdrückung von
Rückkopplungen!

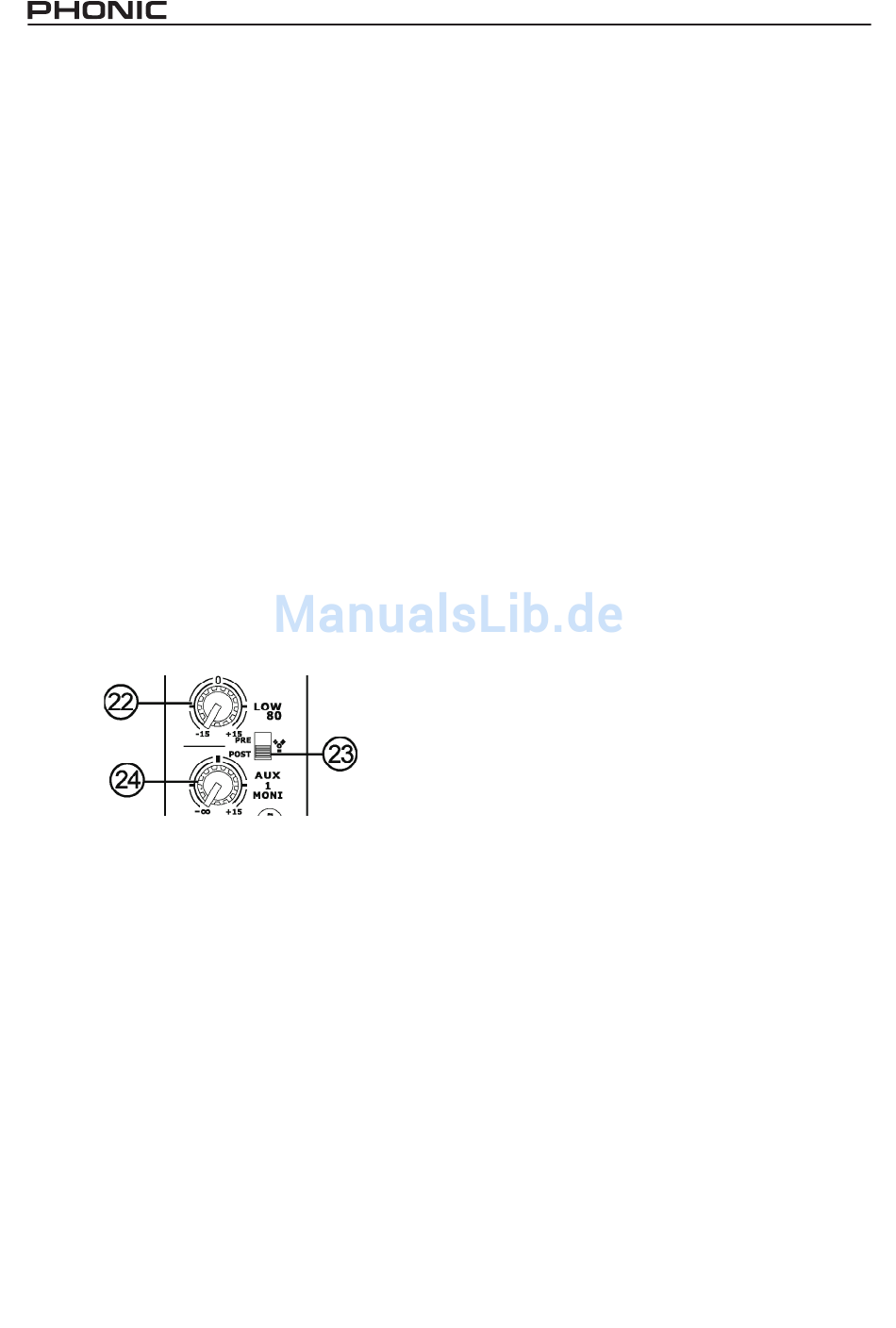

23. FIREWIRE PRE /POST SCHALTER
Pro Kanal kann das Quellsignal für die FireWire
Schnittstelle von PRE auf POST FADER umge-
schaltet werden.
Steht der Schalter in der oberen Position auf PRE,
wird das jeweilige Kanalsignal direkt nach dem
GAIN Regler (#19) abgegriffen. Der Low Cut, In-
sert und die Klangregelung sowie die Stellung des
Kanalfaders haben keinen Einfluss auf das Signal,
das zum A/D Wandler gelangt.
Steht der Schalter in der unteren Position auf
POST, wird das jeweilige Kanalsignal hinter dem
LEVEL Regler (#29) abgegriffen. Alle Regler und
Schalter des Kanals haben demnach Einfluss auf
den Klang und den Pegel des Signals, das zum
Wandler gelangt.
24. AUX 1 / MONI
Alle Kanäle im HELIX BOARD 12 FIREWIRE MKII
verfügen über zwei AUX Wege. Mit diesen Reglern
wird das Kanalsignal anteilig auf die jeweilige AUX
Sammelschiene und somit zum entsprechenden
Ausgang AUX SEND (#) gesendet.
Sie haben einen Regelbereich von -∞, also aus
(Regler ganz nach links), über die „Unity Gain"
Position in der Mittelstellung (12-Uhr Stellung),
bei der keine Pegelbeeinflussung stattfindet, d.h.
weder eine Absenkung noch eine Anhebung des
Signalpegels stattfindet, bis zu einer Anhebung bis
maximal +1 dB (Regler ganz nach rechts). Diese
Extra Verstärkung werden sie wahrscheinlich nie
benötigen, aber eine „stille Reserve" schadet nie.
Bedenken Sie, dass die Signale von AUX 1 aus
allen Monokanälen erst noch den Summen Laut-
18
stärkeregler AUX SEND MASTER (#36) durchlau-
fen, bevor Sie tatsächlich in den entsprechenden
Ausgängen (#) und in der CONTROL ROOM
Sektion (#39 ~ #41) zu hören sind.
Die Aufgabe eines Mischpults besteht ja darin,
mehrere Eingangssignale zusammenzumischen
und auf verschiedene Ausgänge zu schicken. Ne-
ben den Summenausgängen Links / Rechts gibt
es noch sog. Hilfsausgänge, auch AUX oder EFX
Wege (oder Ausspielwege) genannt. Sie dienen
dazu, separate Mischungen zu erstellen. Damit
werden weitere Endstufen und Lautsprechersy-
steme in anderen Beschallungszonen, die Spuren
eines Mehrspursystems, externe Effektgeräte, etc.
angesteuert.
Die AUX Regler im HELIX BOARD 12 FIREWI-
RE MKII zapfen das Kanalsignal immer nach
dem Hochpassfilter und der Klangregelung ab.
Entscheidend für Ihren Einsatz ist jedoch vor al-
lem, ob es sich um einen PRE FADER oder einen
POST FADER AUX Regler handelt.
Pre Fader heißt, dass das Signal vor dem Fader
abgegriffen wird. Das Signal ist also unabhängig
von der Stellung des Kanal Faders. Dies ist vor al-
lem sinnvoll für die Speisung von Bühnenmonito-
ren. Dort wollen Sie in der Regel unabhängig sein
von der Saalmischung und Saallautstärke. Ände-
rungen des Kanal Faders haben keinen Einfluss
auf die Lautstärke der Bühnenmonitore.
Post Fader heißt, das Signal wird hinter dem Fa-
der abgegriffen. Das Signal ist also abhängig von
der Stellung des Kanal Faders Dies ist vor allem
sinnvoll beim Ansteuern von Effektgeräten, da sich
auch der Anteil des Effektsignals ändert, wenn sich
die Stellung des Faders ändert. Wenn also der
Lautstärkeregler des Kanals ganz runter gedreht
ist, kommt auch aus dem AUX Ausgang kein Pegel
mehr heraus. Je weiter Sie den Lautstärkeregler
des Kanals aufdrehen (oder besser gesagt, den
Fader hochschieben), um so mehr Signalpegel
gelangt auch in den AUX Ausgang.
AUX 1 ist PRE FADER geschaltet. Damit eignet
sich diese Schiene hervorragend für Monitorzwek-
ke, sei es auf der Bühne oder bei Recording
Anwendungen (für die Kopfhörermischung der
Künstler, auch bei Overdub Recording). Denn Sie
können ja im Zusammenhang mit der FireWire
Schnittstelle das digitale Zweispursignal, das vom
HELIX BOARD 12 FIREWIRE MKII
