Wartung und Pflege
88
VORSICHT
Verbrennungsgefahr am heißen Ofen
¡ Das Gerät vor der Wartung ausschalten und das Gerät abkühlen lassen.

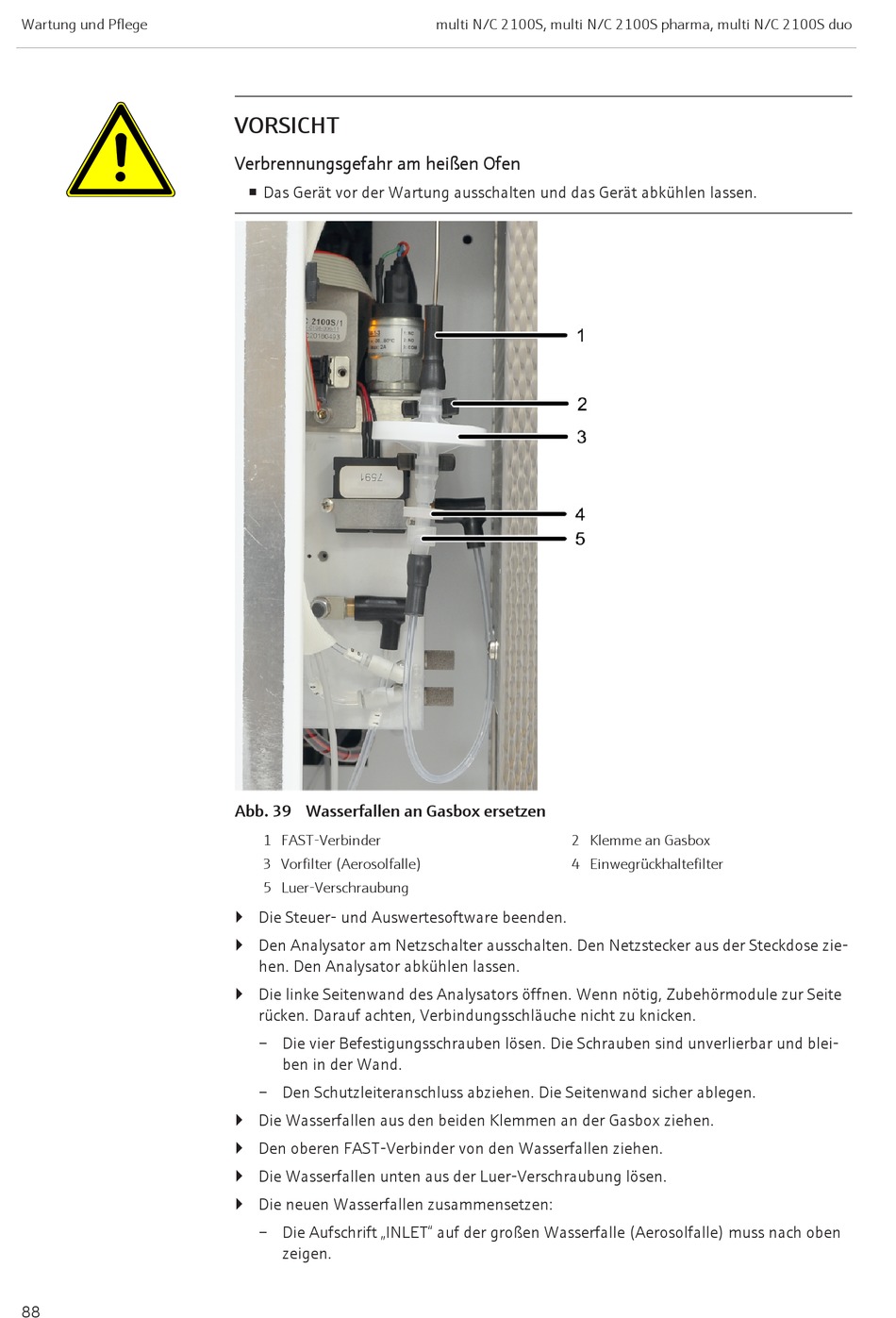

Abb. 39 Wasserfallen an Gasbox ersetzen
1 FAST-Verbinder
3 Vorfilter (Aerosolfalle)
5 Luer-Verschraubung
} Die Steuer- und Auswertesoftware beenden.
} Den Analysator am Netzschalter ausschalten. Den Netzstecker aus der Steckdose zie-
hen. Den Analysator abkühlen lassen.
} Die linke Seitenwand des Analysators öffnen. Wenn nötig, Zubehörmodule zur Seite
rücken. Darauf achten, Verbindungsschläuche nicht zu knicken.
– Die vier Befestigungsschrauben lösen. Die Schrauben sind unverlierbar und blei-
ben in der Wand.
– Den Schutzleiteranschluss abziehen. Die Seitenwand sicher ablegen.
} Die Wasserfallen aus den beiden Klemmen an der Gasbox ziehen.
} Den oberen FAST-Verbinder von den Wasserfallen ziehen.
} Die Wasserfallen unten aus der Luer-Verschraubung lösen.
} Die neuen Wasserfallen zusammensetzen:
– Die Aufschrift „INLET" auf der großen Wasserfalle (Aerosolfalle) muss nach oben
zeigen.
multi N/C 2100S, multi N/C 2100S pharma, multi N/C 2100S duo
2 Klemme an Gasbox
4 Einwegrückhaltefilter
