Wartung und Pflege
6.2.2
NPOC-Ausblasfluss einstellen
68

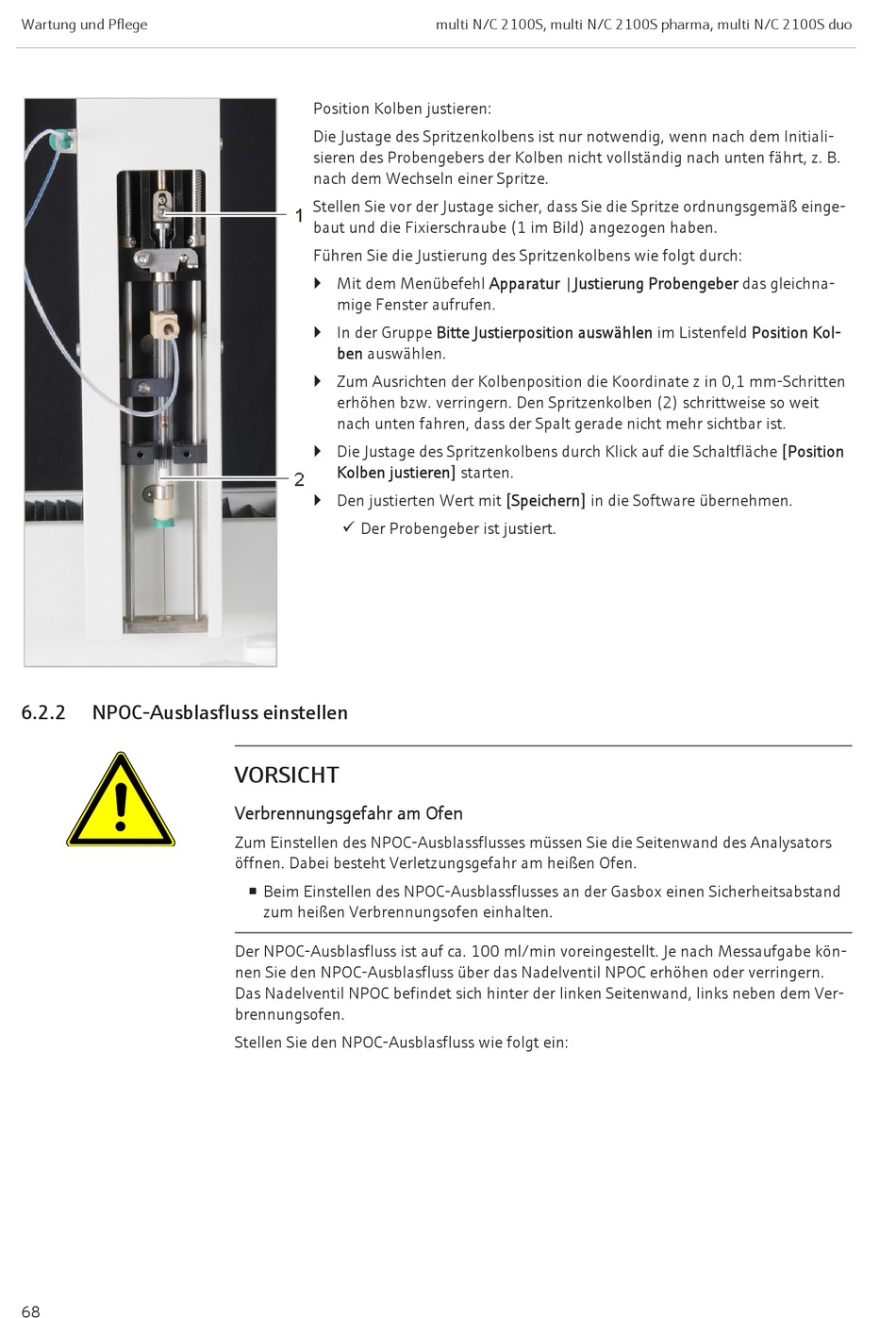

Position Kolben justieren:
Die Justage des Spritzenkolbens ist nur notwendig, wenn nach dem Initiali-
sieren des Probengebers der Kolben nicht vollständig nach unten fährt, z. B.
nach dem Wechseln einer Spritze.
Stellen Sie vor der Justage sicher, dass Sie die Spritze ordnungsgemäß einge-
baut und die Fixierschraube (1 im Bild) angezogen haben.
Führen Sie die Justierung des Spritzenkolbens wie folgt durch:
} Mit dem Menübefehl Apparatur |Justierung Probengeber das gleichna-
mige Fenster aufrufen.
} In der Gruppe Bitte Justierposition auswählen im Listenfeld Position Kol-
ben auswählen.
} Zum Ausrichten der Kolbenposition die Koordinate z in 0,1 mm-Schritten
erhöhen bzw. verringern. Den Spritzenkolben (2) schrittweise so weit
nach unten fahren, dass der Spalt gerade nicht mehr sichtbar ist.
} Die Justage des Spritzenkolbens durch Klick auf die Schaltfläche [Position
Kolben justieren] starten.
} Den justierten Wert mit [Speichern] in die Software übernehmen.
ü Der Probengeber ist justiert.
VORSICHT
Verbrennungsgefahr am Ofen
Zum Einstellen des NPOC-Ausblassflusses müssen Sie die Seitenwand des Analysators
öffnen. Dabei besteht Verletzungsgefahr am heißen Ofen.
¡ Beim Einstellen des NPOC-Ausblassflusses an der Gasbox einen Sicherheitsabstand
zum heißen Verbrennungsofen einhalten.
Der NPOC-Ausblasfluss ist auf ca. 100 ml/min voreingestellt. Je nach Messaufgabe kön-
nen Sie den NPOC-Ausblasfluss über das Nadelventil NPOC erhöhen oder verringern.
Das Nadelventil NPOC befindet sich hinter der linken Seitenwand, links neben dem Ver-
brennungsofen.
Stellen Sie den NPOC-Ausblasfluss wie folgt ein:
multi N/C 2100S, multi N/C 2100S pharma, multi N/C 2100S duo
