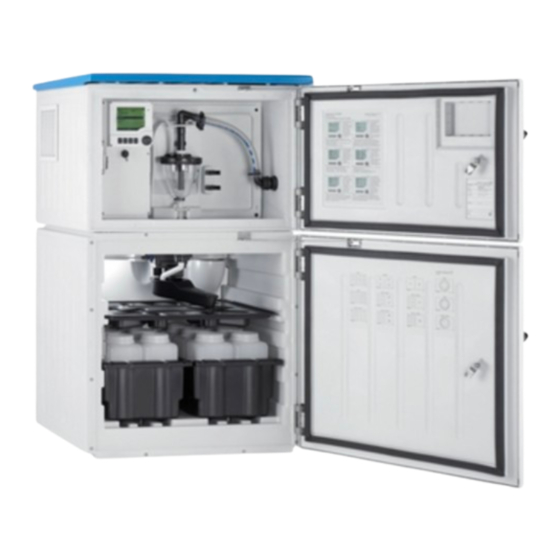

- Seite 1 Products Solutions Services EA01441C/07/DE/01.22-00 71585222 2022-09-12 Einbauanleitung Kit Liquistation CSFxx für die Wartung von Vakuumprobenehmern...
-
Seite 2: Inhaltsverzeichnis
Entsorgung ..............29 Endress+Hauser... -
Seite 3: Übersicht Wartungskits
Bestimmungsgemäße Verwendung Ersatzteilset und Einbauanleitung dienen dazu, eine defekte Einheit gegen eine funktionie- rende Einheit des gleichen Typs zu ersetzen. Es dürfen nur Originalteile von Endress+Hauser verwendet werden. Grundsätzlich dürfen nur Ersatzteilsets verwendet werden, die von End- ress+Hauser für das Messgerät vorgesehen sind. -
Seite 4: Einbauberechtigte Personen
Tätigkeiten bei laufendem Betrieb des Probenehmers. Verletzungs- und Infektionsgefahr durch Medium! ‣ Durch Schutzkleidung, -brille und -handschuhe oder andere geeignete Maßnahmen schüt- zen. ‣ Austretendes Medium mit einem Einwegtuch aufnehmen und mit klarem Wasser nach- spülen. Anschließend die gereinigten Stellen mit einem Tuch trocknen. Endress+Hauser... -
Seite 5: Betriebssicherheit
Wenn Sie die gefährliche Situation nicht vermeiden, kann dies zu Ursache (/Folgen) mittelschweren oder leichten Verletzungen führen. Ggf. Folgen der Missachtung ‣ Maßnahme zur Abwehr HINWEIS Dieser Hinweis macht Sie auf Situationen aufmerksam, die zu Sachschäden führen können. Ursache/Situation Ggf. Folgen der Missachtung ‣ Maßnahme/Hinweis Endress+Hauser... -
Seite 6: Verwendete Symbole
320 mm (12,60 in) Länge, Silikon Schlauch für Dosierbecher (15 x 2 mm (0,08 in), Länge 210 mm (8,27 in), Silikon) Schlauchklammer Ablaufrohr Filtermatte G2 (167 mm (8,27 in) x 167 mm (8,27 in) x 5 mm (0,2 in)) Anleitung für Servicekit Endress+Hauser... - Seite 7 Elastomermembran Montagewerkzeug für Membran Schlauch für Dosierbecher (15 x 2 mm (0,08 in), Länge 210 mm (8,27 in), Silikon) Schlauchklammer Ablaufrohr Filtermatte G2 (167 mm (8,27 in) x 167 mm (8,27 in) x 5 mm (0,2 in)) Vakuumpumpe Drehhahn Endress+Hauser...
-
Seite 8: Werkzeugliste
EA01441C Position Beschreibung Airmanager Anleitung für Servicekit A0050920 2 Wartungskit groß Vakuumprobenehmer CSFxx Werkzeugliste T10,T20,T25 Inbusschlüsselsatz Tuch Endress+Hauser... -
Seite 9: Austausch Der Ersatzteile
Reinigung der Dosiereinheit und Austausch von Verschleißteilen Nachfolgende Darstellungen zeigen die kapazitive Version des Probenehmers. Herausnehmen des Spiralschlauches und der Dosiereinheit ‣ Ein Papiertuch unter den Anschluss auf der rechten Innenseite halten, um Restflüssigkeit aufzufangen. 1 → 2 → 1/8x A0050725 A0050726 A0050727 Endress+Hauser... - Seite 10 EA01441C ‣ Bei Probenehmern mit kapazitiver Mediumserkennung zusätzlich den Steckverschluss des kapazitiven Sensors lösen. 1 → 2. 2. A0050728 A0050731 Austausch von Verschleißteilen an der Dosiereinheit A0050732 Endress+Hauser...
- Seite 11 Neuen O-Ring aus dem Kit in den Flansch einsetzen. ‣ Neues Dosierrohr nehmen und prüfen, ob der O-Ring bereits auf dem Rohr sitzt. Falls noch nicht vorhanden, neuen O-Ring (ID 15 mm (0,59 in)) aus dem Kit nehmen und in den Schlitz des Dosierrohrs schieben. A0050510 Endress+Hauser...
- Seite 12 Neuen Dosierbecher und die kleine Befestigungsschelle aus dem Kit nehmen. Bei Verwendung der Glasversion, das Glas reinigen und wieder einsetzen. A0050736 ‣ Die Dosiereinheit in umgekehrter Reigenfolge zusammenbauen. ‣ Die zusammengebaute Dosiereinheit vorerst zur Seite legen. Sie wird später wieder in den Probenehmer eingebaut. Endress+Hauser...
- Seite 13 2 → A0050810 A0050521 A0050522 ‣ Den Stecker X5 beziehungsweise den Stecker X3 vom FMSY1 Steuermodul abziehen. Probenehmer mit konduktiver Mediumserkennung Probenehmer mit kapazitiver Mediumserkennung Stecker X5 vom FMSY1 Steuermodul abziehen. Stecker X3 vom FMSY1 Steuermodul abziehen. A0050634 A0050635 Endress+Hauser...
- Seite 14 Die Trägerplatte bleibt für das Abziehen der Schläuche, des Luftfilters und der Stecker von der Rückseite der Trägerplatte in gekippter Position im Probenehmer. Folgende Abbildungen zeigen die Rückseite der Trägerplatte. 1 → 2 → 3 → A0050798 A0050753 A0050799 Endress+Hauser...
- Seite 15 Die Trägerplatte vorsichtig aus dem Probenehmer nehmen. Austausch der Elastomermembran Die Membran kann fest auf dem Zylinderkolben sitzen. ‣ Den Rand der Membran vorsichtig mit einem Schraubendreher anhebeln. 1 → A0050760 A0050761 ‣ Alte Elastomermembran durch neue Elastomermembran aus dem Kit ersetzen. Endress+Hauser...
- Seite 16 1 → 2 → A0050543 A0050544 A0050546 ‣ Zum Einlegen der Membran gegen das Druckstück an der Vorderseite der Trägerplatte drü- cken. ‣ Die Membran bis zum Anschlag auf den Zylinderkolben schieben. ‣ Das Montagewerkzeug vorsichtig aus der Membran herausdrehen. Endress+Hauser...
- Seite 17 ‣ Zylinderkopfdeckel vorsichtig wieder festschrauben. Schrauben nicht zu fest anziehen. ‣ Die Trägerplatte zur Seite legen. Sie wird später wieder eingebaut. Bei einer jährlichen Wartung die nächsten beiden Kapitel überspringen und mit Kapitel 8.2.5 fortfahren.→ 21 Endress+Hauser...
- Seite 18 Stecker X7 vom Steuermodul FMSY1 abziehen. 1 → A0050522 A0050553 ‣ Alte Vakuumpumpe durch neue Vakuumpumpe aus dem Kit ersetzen. 1 → 2 → A0050769 A0050766 A0050767 ‣ Neue Vakuumpumpe in umgekehrter Reihenfolge in den Probenehmer einbauen. ‣ Schläuche nach Austausch des Airmanagers anschließen. Endress+Hauser...
- Seite 19 Die Kabel durch den Kabelkanal in den Innenraum des Probenehmers ziehen. ‣ Alten Airmanager durch neuen Airmanager aus dem Kit ersetzen. 1 → A0050770 A0050919 ‣ Neuen Airmanager in umgekehrter Reihenfolge in den Probenehmer einbauen und Kabel in das Steuermodul FMSY1 stecken. Endress+Hauser...
- Seite 20 EA01441C ‣ Die Schläuche des Airmanagers an die Vakuumpumpe anschließen. A0050771 ‣ Den gelb gekennzeichneten Schlauch an der Rückwand des Probenehmers befestigen. Schlauchetikett Verbindungen Einlass Membranpumpe schwarz Zylinderkopf blau Flansch Dosiereinheit (Luftfilter) gelb Rückwand (Kondensatablauf) ohne Etikett Auslass Membranpumpe Endress+Hauser...
- Seite 21 Steckerkabel X5 (Probenehmer mit konduktiver Mediumserkennung) beziehungsweise Steckerkabel X3 (Probenehmer mit kapazitiver Mediumserkennung) durch den Kabelkanal führen. ‣ Die Dichtung wieder in den Kabelkanal einsetzen. ‣ Den Stecker X5 beziehungsweise den Stecker X3 wieder in das FMSY1 Steuermodul einste- cken. Endress+Hauser...
- Seite 22 EA01441C Koduktiver Probenehmer Kapazitiver Probenehmer Stecker X5 in das FMSY1 Steuermodul einstecken Stecker X3 in das FMSY1 Steuermodul einstecken A0050634 A0050635 Folgende Abbildungen zeigen die Rückseite der Trägerplatte. 1 → 2 → 3 → A0050795 A0050796 A0050797 A0050800 Endress+Hauser...
-
Seite 23: Einsetzen Neuer Spiralschlauch Und Anschlüsse
1 → A0050680 A0050681 8.2.6 Einsetzen neuer Spiralschlauch und Anschlüsse ‣ Den Dosierschlauch durch die Öffnung des Quetschventils führen. ‣ Die drei Stifte des Flansches in die drei Laschen an der Trägerplatte drücken. 1 → 2 → A0050813 A0050897 A0050900 Endress+Hauser... - Seite 24 Sensors wieder verschließen. A0050816 ‣ Den neuen Spiralschlauch aus dem Kit nehmen. Winkelstück und Schlauchtülle mit Über- wurfmutter sind bereits am Schlauch angebracht. ‣ Winkelstück auf Dosiereinheit setzen, verriegeln und Schlauch rechts an Gehäusedurchfüh- rung befestigen. 1 → 1/8x A0050789 A0050791 Endress+Hauser...
- Seite 25 Alte Filtermatte durch neue Filtermatte aus dem Kit ersetzen. Die Winkellamellen des Lüftungsgitters müssen von außen gesehen nach unten geneigt sein. 8.2.8 Austausch Filtermatte bei Probenehmer mit Edelstahlgehäuse 1 → 2 → 5 mm CLOSE OPEN A0050579 A0050575 A0050783 Endress+Hauser...
- Seite 26 EA01441C ‣ Alte Filtermatte durch neue Filtermatte aus dem Kit ersetzen. 1 → 2 → 5 mm OPEN CLOSE A0050745 A0050580 A0050581 ‣ Alle Anschlüsse am Steuermodul FMSY1 auf korrekte Installation überprüfen. 1 → A0050582 A0050811 Endress+Hauser...
- Seite 27 Ablaufrohr gewechselt werden. 1 → 2 → A0050638 A0050639 A0050641 ‣ Altes Ablaufrohr und alten Dreharm durch neues Ablaufrohr und neuen Dreharm aus dem Kit ersetzen. 1 → 2 → 3 → A0050794 A0050904 A0050899 Endress+Hauser...
-
Seite 28: Zurücksetzen Der Zähler
Sichere Funktion des Probenehmers kann nicht mehr garantiert werden. ‣ Dreharm muss kalibriert werden. Im Menü folgenden Pfad wählen: • CSF28: Menü/Anwendung/Kalibrierung/Dreharm • CSF33/34/39/48: Menü/Kalibrierung/Dreharm Ref. Punkt wählen, um einen Referenzlauf durchzuführen. Prüfen, ob der Referenzpunkt korrekt ist. Bei Ja mit OK bestätigen. Endress+Hauser... -
Seite 29: Vorbereitung Für Die Probenahmeroutine
Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben. Endress+Hauser... - Seite 32 *71585222* 71585222 www.addresses.endress.com...
