multi N/C 2100S, multi N/C 2100S pharma, multi N/C 2100S duo

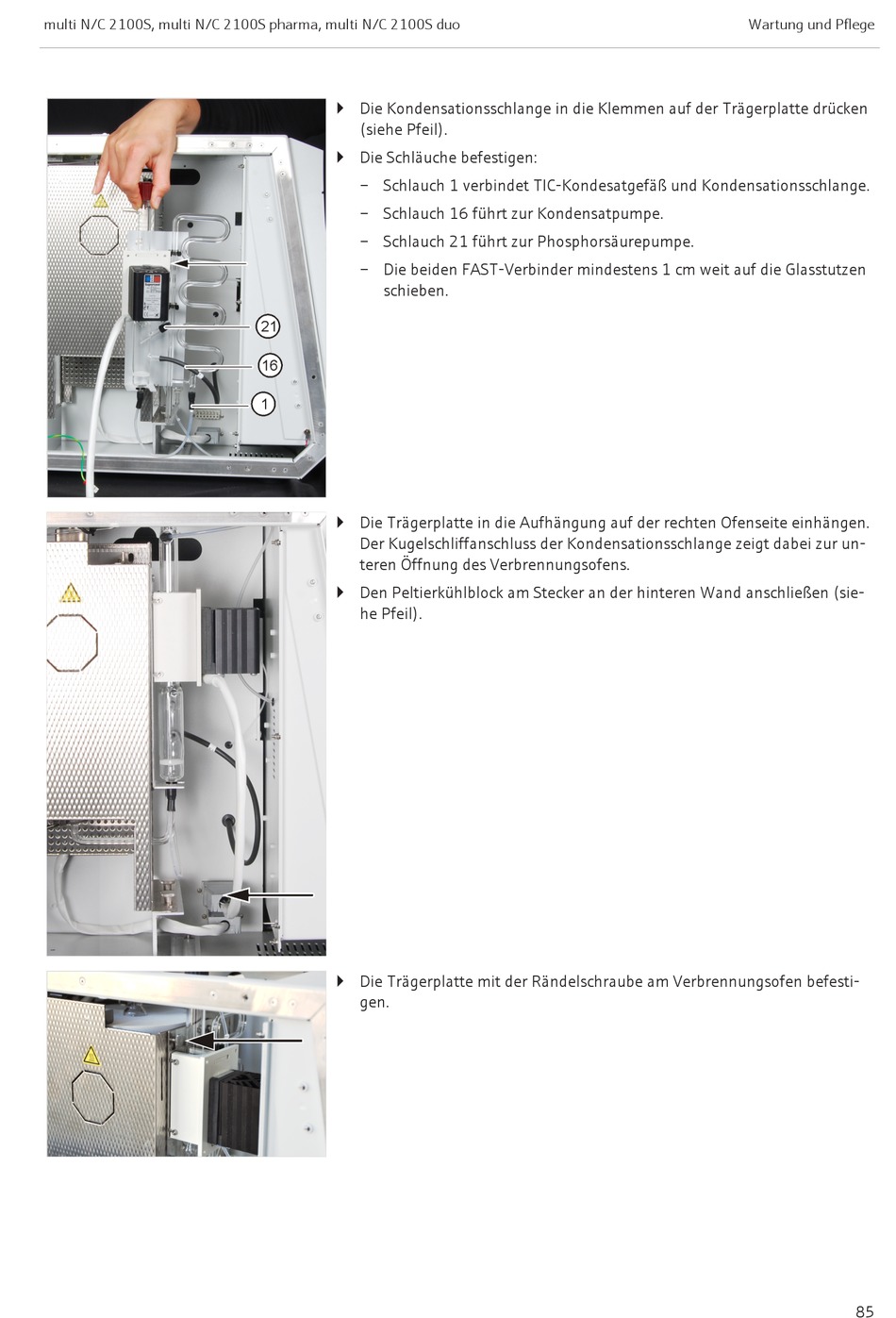

} Die Kondensationsschlange in die Klemmen auf der Trägerplatte drücken
(siehe Pfeil).
} Die Schläuche befestigen:
– Schlauch 1 verbindet TIC-Kondesatgefäß und Kondensationsschlange.
– Schlauch 16 führt zur Kondensatpumpe.
– Schlauch 21 führt zur Phosphorsäurepumpe.
– Die beiden FAST-Verbinder mindestens 1 cm weit auf die Glasstutzen
schieben.
} Die Trägerplatte in die Aufhängung auf der rechten Ofenseite einhängen.
Der Kugelschliffanschluss der Kondensationsschlange zeigt dabei zur un-
teren Öffnung des Verbrennungsofens.
} Den Peltierkühlblock am Stecker an der hinteren Wand anschließen (sie-
he Pfeil).
} Die Trägerplatte mit der Rändelschraube am Verbrennungsofen befesti-
gen.
Wartung und Pflege
85
