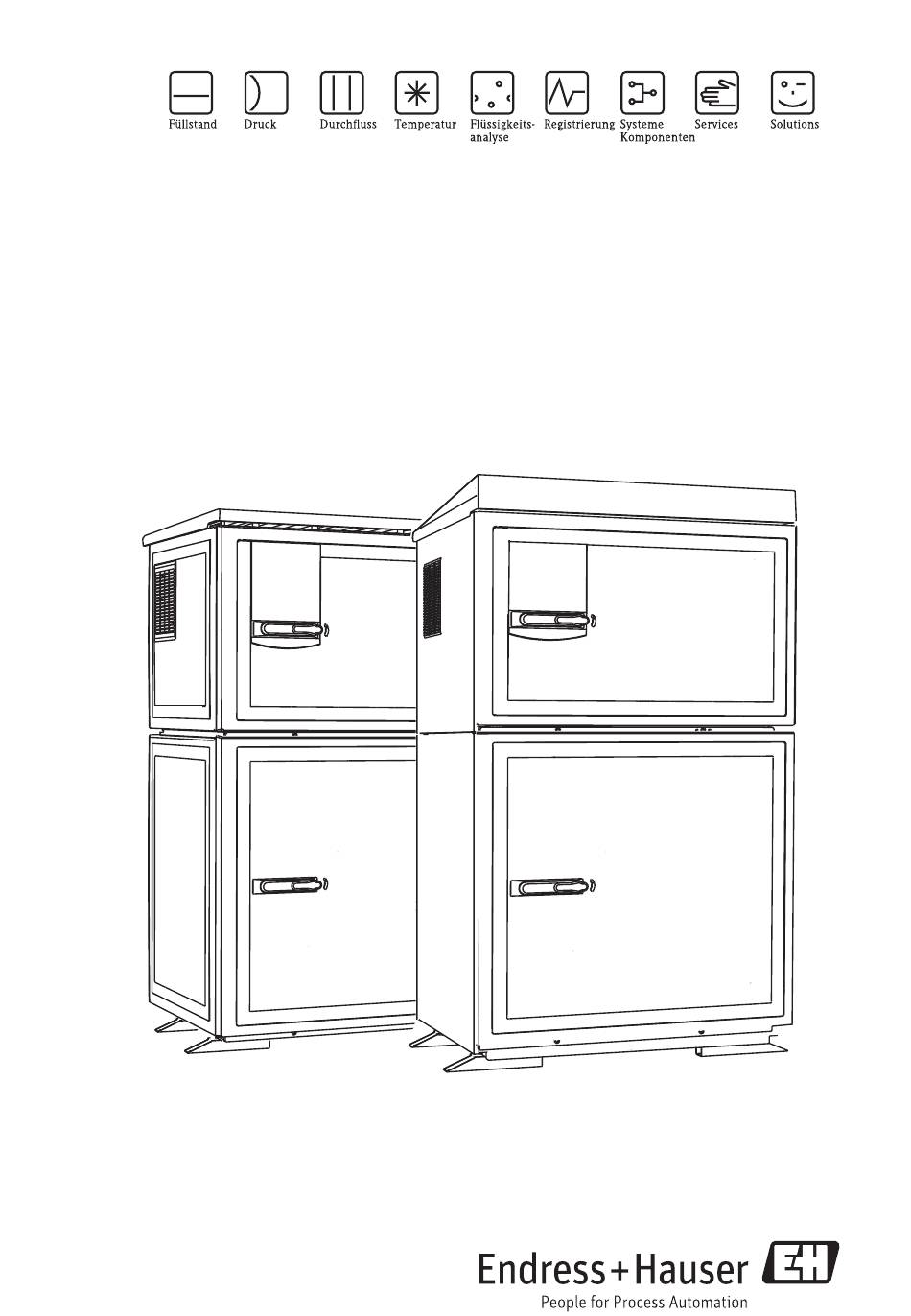

Betriebsanleitung
Liquistation CSF48
Automatischer Probenehmer für flüssige Medien
Wartung & Diagnose
BA00463C/07/DE/15.11
71154004
gültig ab:
Softwareversion 01.03.00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquistation CSF48

Inhaltszusammenfassung für Endress+Hauser Liquistation CSF48

  • Seite 1 Betriebsanleitung Liquistation CSF48 Automatischer Probenehmer für flüssige Medien Wartung & Diagnose BA00463C/07/DE/15.11 71154004 gültig ab: Softwareversion 01.03.00...

  • Seite 2: Nicht In Dieser Anleitung

    Zu dieser Betriebsanleitung Diese Anleitung beschreibt alle Tätigkeiten, die Sie zur Wartung, Diagnose und Fehlersuche ausführen müssen. Sie finden hier folgende Beschreibungen: • Menü "Diagnose" – Diagnoseliste – Logbücher – Systeminformationen – Status Ausgänge – Gerätetest/Reset – Sensorwechsel – Manueller Hold –...

  • Seite 3: Inhaltsverzeichnis

    Zubehör ....64 Zubehör Liquistation CSF48 ... 64 Messkabel ......66 Sensoren .

  • Seite 4: Wartung

    Der Austausch der Verschleißteile findet in ein- und zweijährigen Intervallen statt und wird vom End- ress+Hauser Service durchgeführt. Wenden Sie sich dazu bitte an Ihre Vertriebszentrale. Endress+Hauser bietet Ihnen einen Wartungsvertrag an. Durch einen Wartungsvertrag erhöhen Sie die Betriebssicherheit und entlasten Ihr Betriebspersonal. Ausführliche Angaben zu Wartungs- verträgen erhalten Sie von Ihrer Endress+Hauser Serviceorganisation.

  • Seite 5: Pumpenschlauchwechsel

    Nehmen Sie den Probenehmer außer Betrieb, indem Sie ein laufendes Programm pausieren. Öffnen Sie die Verschlussschnalle (Pos. 3) und klappen Sie den Pumpenbügel (Pos. 4) nach oben weg. Drehen Sie die Rändelschraube (Pos. 7) heraus und klappen Sie den Pumpenkopfdeckel (Pos. 5) nach rechts. Endress+Hauser...
  • Seite 6 Stellen Sie das Schlauchalter unter Menü/Diagnose/Info Laufzeiten/Schlauchalter mit "Zurück- setzen" auf Null zurück. Führen Sie nach jedem Pumpenschlauchwechsel eine Kalibrierung des Probevolumens durch. --> siehe Betriebsanleitung BA467C "Kalibrierung" HINWEIS Falsches Probevolumen ► Setzen Sie den Schlauchalterzähler nur nach erfolgtem Pumpenschlauchwechsel auf Null zurück, um Fehldosierungen zu vermeiden. Endress+Hauser...

  • Seite 7: Reinigung

    Nicht zulässige Reinigungsmittel Beschädigung der Gehäuse-Oberfläche oder der Gehäusedichtung ► Verwenden Sie zur Reinigung nie konzentrierte Mineralsäuren oder Laugen. ► Verwenden Sie nie organische Reiniger wie Benzylalkohol, Methanol, Methylenchlorid, Xylol oder konzentrierte Glycerol-Reiniger. ► Benutzen Sie niemals Hochdruckdampf zum Reinigen. Endress+Hauser...

  • Seite 8: Ausführung Mit Membranpumpe

    Flaschenbürste. Dosierglas und Dosierglasdeckel können Sie bei 60 ˚C in der Spülmaschine reinigen. Überprüfen Sie die korrekte Einstellung des Dosierrohrs und stellen Sie ggf. den alten Wert ein. Bauen Sie die gereinigten Teile in umgekehrter Reihenfolge wieder ein. Endress+Hauser...

  • Seite 9: Ausführung Mit Schlauchpumpe

    Lösen Sie die Verschraubungen links und rechts am Drucksensor (Pos. 2). Reinigen Sie das Schlauchstück vorsichtig mit einer Flaschenbürste und spülen Sie es mit Klarwasser. Schließen Sie die Probenzuführung am Schlauchanschluss wieder an und stellen Sie die Flaschen zurück in den Probenraum. Endress+Hauser...
  • Seite 10 Öffnen Sie die Schlauchpumpe wie in Kap. "Pumpenschlauchwechsel" beschrieben. Entfernen Sie den Pumpenschlauch. Entfernen Sie die Silikonablagerungen auf dem Rollenkörper und auf dem flexiblen Pumpenbügel. Kontrollieren Sie den leichten Lauf des Rollenkörpers. Ausführung mit Probenahmearmatur Informationen zum Reinigen der Probenahmearmatur entnehmen Sie bitte der Betriebsanleitung BA499C. Endress+Hauser...

  • Seite 11: Reinigung Des Dreharms

    Reinigen Sie den Probenraum wie folgt: Entnehmen Sie die Flaschenkörbe und die Verteilerwanne. Entnehmen Sie den Dreharm. Benutzen Sie einen Wasserschlauch und spritzen Sie den Probenraum aus. Die Flaschen (PE und Glas) können Sie bei 60 ˚C in der Spülmaschine reinigen. Endress+Hauser...

  • Seite 12: Ventilator Und Verflüssiger

    – Untersuchen Sie den Sensor auf Risse oder sonstige Beschädigungen. – Wenn keine Beschädigungen vorhanden sind, regenerieren Sie den Sensor. Lagern Sie ihn ggf. in einer Regenerierungslösung (--> Sensoranleitung). – Rekalibrieren Sie den Sensor für den erneuten Einsatz. Endress+Hauser...

  • Seite 13: Armaturen (Bei Ausführung Mit Sensoren Mit Memosens-Protokoll)

    Bei Ausführung mit Sensoren mit Memosens-Protokoll: Eine Kalibrierung bei Erstinbetriebnahme ist im Zusammenhang mit den vorherrschenden Prozessbe- dingungen zu entscheiden. In vielen Standardanwendungen ist keine weitere Kalibrierung nötig. Sensoren mit Memosens-Protokoll sind werksseitig kalibriert. Kalibrieren Sie Sensoren in sinnvollen, prozessabhängigen Intervallen. Endress+Hauser...

  • Seite 14: Akkuwechsel

    ► Schalten Sie das Gerät spannungsfrei, bevor Sie die Netzteilabdeckung abnehmen. a0012831 Abb. 8: Netzteilabdeckung abnehmen Schraube mit 5mm-Innensechskantschlüssel lösen Netzteilabdeckung nach vorne wegziehen a0014114 Abb. 9: Akkuwechsel Alte Akkus entfernen und durch neue Akkus ersetzen. Akkus sind alle 3 Jahre durch folgenden Akkutyp auszuwechseln: Panasonic LC-R127R2PG1. Endress+Hauser...

  • Seite 15: Technische Unterstützung

    Wir empfehlen die Anschaffung und Verwendung einer SD-Karte (siehe Zubehör). Darauf können Sie die gesamte Parametrierung des Probenehmers sichern (siehe -> BA00464C "Bedienung & Ein- stellungen", Kap. Datenverwaltung) und die Daten bei Bedarf an technischer Unterstützung dem Service zukommen lassen. Endress+Hauser...

  • Seite 16: Diagnosemenü

    Hier finden Sie alle aktuellen Diagnosemeldungen. Zu jeder Meldung ist ein Zeitstempel abrufbar. Außerdem werden die Konfiguration und die Beschrei- bung der Meldung angezeigt, wie sie in "Menü/Setup/Allgemeine Einstellungen/Diagnose/Gerätever- halten" hinterlegt sind. Dazu die entsprechende Meldung auswählen und Navigator drücken. Endress+Hauser...

  • Seite 17: Logbücher

    Weitere Informationen finden Sie im Kap. "Flaschenstatistik". Alle Einträge löschen Aktion Sie können hiermit alle Programmlogbuch-Einträge löschen. Alle Ereignisse Chronologische Auflistung aller Logbücher-Einträge unter Angabe der Art des Ereignisses. Anzeigen Anzeige der Ereignisse Bei Auswahl eines Ereignisses werden weitere Einzelheiten angezeigt. Endress+Hauser...
  • Seite 18 Mit dieser Funktion können Sie eine bestimmte Zeitposition • Gehe zu Datum in der Liste "anspringen", um langes Scrollen zu vermeiden. • Uhrzeit Sichtbar ist aber immer die komplette Liste. Alle Einträge löschen Aktion Sie können hiermit alle Diagnoselogbuch-Einträge löschen. Endress+Hauser...
  • Seite 19 Und dann für diesen einen Zoom, eine Verschiebung oder einen Cursor anwenden. – Sie können über das Kontextmenü auch beide Graphen gleichzeitig selektieren. Dadurch können Sie z.B. einen Zoom auf beide Graphen gleichzeitig anwenden. a0016688 Abb. 10: Gleichzeitige Anzeige von zwei Graphen, der obere ist "selektiert" Endress+Hauser...
  • Seite 20 CSV-Dateien verwenden internationale Zahlenformate und Trennzeichen. Sie müssen daher in MS Excel als externe Daten mit den korrekten Formateinstellungen importiert werden. Öffnen per Doppelklick führt nur dann zur korrekten Darstel- lung, wenn MS Excel mit der amerikanischen Ländereinstellung installiert ist. Endress+Hauser...
  • Seite 21 Es wird angezeigt, wie oft die Probenahme abgebrochen wurde, da kein oder nicht genügend Medium in das Dosierglas angesaugt werden konnte um die LF1-Sonde zu benetzen. Das gesammelte Probenvolumen pro Flasche wird angezeigt. Es wird der aufsummierte Durchfluss für jede Flasche angezeigt (wenn angeschlossen). Endress+Hauser...
  • Seite 22 Single Sample --> Einzelprobe Sample table --> Einzelprobe --> Anzeige des Probenahmemodus Sampling interval/Unit 10 min --> Anzeige des Intervalls und der Einheit Samples/bottle Bei Flaschenwechsel --> Probenanzahl pro Flasche Bottles/sample Mehrfachflaschen Sampling volume/Unit 100 ml Probevolumen bei der Probenahme Endress+Hauser...
  • Seite 23 Sampling nOk --> Probenahme fehlgeschlagen --> Detaillierte Diagnosemeldungen siehe Diagnoselogbuch Running sample number Laufende Probenummer im aktuellen Programm Flow sum since last sampling 1 Bei volumenproportionaler und durchflussproportionaler Probenahme: --> Durchfluss seit der letzten Probenahme Bei allen anderen Probenahmearten: --> Anzeige: 0 Endress+Hauser...

  • Seite 24: Systeminformationen

    Änderungen vorgenommen wurden. • Softwarerevision Modbus Nur lesen Modbus-spezifische Informationen • Aktivierung nur mit Option Modbus TCP • Busadresse oder Modbus RS485 • Terminierung • Modbus TCP Port Profibus DP Nur lesen Modulstatus • DPV0 Status nur mit Option PROFIBUS DP Endress+Hauser...
  • Seite 25 Die Informationen werden auf der SD-Karte in einem Unter- Dateinamens (enthält einen ordner "sysinfo" abgelegt. Die csv-Datei ist z.B. mit MS Excel Zeitstempel) les- und editierbar. Diese Datei kann in Servicefällen verwendet werden. Voraussetzung: Sie liefern dem Hersteller die vollständigen Informationen über die Hardware-Änderungen. Endress+Hauser...

  • Seite 26: Status Eingänge/Ausgänge

    Test Kühlung aus oder Test Kühlung an -> Fortschritt wird angezeigt Start Test Aktion Starten Sie den Kühlungstest. Stopp Test Aktion Beenden Sie den Kühlungstest. Test Heizung Hilfsenergie Nur lesen Die aktuelle Versorgungsspannung wird angezeigt. Bei AC-Versorgung: 24 V ±0,5 V Bei DC-Versorgung: 22 ... 28 V Endress+Hauser...
  • Seite 27 Bei AC-Versorgung: 24 V ±0,5 V Bei DC-Versorgung: 22 ... 28 V Motorstrom Nur lesen Die aktuelle Stromaufnahme der Pumpe wird angezeigt. Unterdruck Nur lesen Der Unterdruck ermöglicht einen Rückschluss auf die Saug- höhe. -> 100 mbar entsprechen ca. 1 m Saughöhe Endress+Hauser...
  • Seite 28 Die aktuelle Stromaufnahme der Pumpe wird angezeigt. Medium LF1 Nur lesen • Mediumserkennung LF1 Abschaltung • Mediumserkennung LF2 Schutzabschaltung Medium LF2 Nur lesen -> Zu Beginn beide "Nein" -> Bei "Ja": LF2 reinigen Inline Probenahme Aktion (nur bei Ausführung mit Probenahmearmatur) Endress+Hauser...

  • Seite 29: Sensorwechsel (Bei Ausführung Mit Sensoren Mit Memosens-Protokoll)

    Alternativ können Sie alle Memosenska- Alle Kanäle Sensorwechsel ein Aktion näle gleichzeitig auf Hold setzen oder den Hold abstel- len. Alle Kanäle Sensorwechsel aus Aktion Nach dem Sensorwechsel müssen Sie an gleicher Stelle den Hold wieder aufheben. Endress+Hauser...

  • Seite 30: Manueller Hold (Bei Ausführung Mit Sensoren Mit Memosens-Protokoll)

    • Schlauchalter (bei Ausführung mit Schlauchpumpe): Anzeige des Schlauchalters in Tagen, Stunden und Minuten Nach einem Schlauchwechsel muss dieser Zähler zurückgesetzt werden. • Inlinearmatur (bei Ausführung mit Probenahmearmatur): Anzahl aller gezogenen Proben. Mit "Zurücksetzen" stellen Sie den jeweiligen Zählerstand auf Null. Endress+Hauser...

  • Seite 31: Simulation

    Menü gibt es so oft, wie Messeingänge vorhanden sind. Kanal : Parameter Sim. Hauptmesswert Auswahl Wenn Sie den Messwert simulieren, wird dies in der ent- • Ein sprechenden Messanzeige durch das vor den Messwert • Aus gestellte Simulationsicon angezeigt. Werkseinstellung Endress+Hauser...

  • Seite 32: Sensorinformationen (Bei Ausführung Mit Sensoren Mit Memosens-Protokoll)

    Einsatzzeit des Sensors unter definierten Extrembedingungen • Kalibrierinformationen Kalibrierdaten der letzten Kalibrierung • Sensorspezifikationen Messbereichsgrenzen für Hauptmesswert und Temperatur • Allgemeine Informationen Informationen zur Sensoridentifizierung Welche Daten genau angezeigt werden, hängt vom Sensor ab. Ist nicht für alle Sensortypen verfügbar. Endress+Hauser...

  • Seite 33: Störungsbehebung

    Lebensdauer oder geringere Messgenauigkeit. Die Ursache ist außerhalb der Messstelle zu suchen. • Meldungstext Wenn Sie den Service kontaktieren, geben Sie nur die Meldungsnummer an. Da Sie die Zuordnung zu einer Fehlerkategorie individuell ändern können, ist diese Information für den Service nicht ver- wertbar. Endress+Hauser...
  • Seite 34 Wählen Sie die Diagnosemeldung aus und drücken Sie den Navigatorknopf. Entscheiden Sie: a. Soll die Meldung inaktiv gesetzt werden? b. Wollen Sie die Fehlerkategorie ändern? c. Soll ein Fehlerstrom ausgegeben werden? d. Wollen Sie ein Reinigungsprogramm auslösen? Setzen Sie z.B. die Meldung inaktiv (Diagnosemeldung auf "Aus"). Endress+Hauser...

  • Seite 35: Einstellmöglichkeiten

    • Keine programm auslösen soll. • Reinigung 1 Die Reinigungsprogramme definieren Sie unter: • Reinigung 2 Menü/Setup/Zusatzfunktionen/Reinigung. • Reinigung 3 • Reinigung 4 Werkseinstellung Keine Detailinformation Nur lesen Hier finden Sie weitere Informationen zur Diagnosemeldung und Hinweise zur Problembehandlung. Endress+Hauser...
  • Seite 36 Pufferbatterie der Echtzeituhr leer Bei Spannungsunterbrechung gehen Datum und Uhr- zeit verloren. --> Service kontaktieren (Batteriewechsel) Moduldaten Mindestens 1 Modul hat falsche Konfigurationsdaten Systeminformationen kontrollieren Service kontaktieren Energieverbrauch Gesamt-Leistungsaufnahme zu hoch Installation prüfen Sensoren/Module entfernen Software Interner Firmware-Fehler --> Service kontaktieren Endress+Hauser...
  • Seite 37 Probensensor Sensor LF1 verschmutzt. Keine Probenahme möglich. -> Sensor reinigen Probensensor Sensor LF1defekt. Keine Probenahme möglich -> Service kontaktieren Probensensor Sensor LF2 verschmutzt. Keine Probenahme möglich. -> Sensor reinigen Probensensor Sensor LF2 defekt. Keine Probenahme möglich. -> Service kontaktieren Endress+Hauser...
  • Seite 38 --> Service kontaktieren Membranpumpe Ansteuerung Membranpumpe defekt --> Service kontaktieren Schlauchpumpe Schlauchpumpe defekt --> Service kontaktieren Schlauchpumpe Ansteuerung Schlauchpumpe defekt --> Service kontaktieren Drucksensor Drucksensor defekt --> Service kontaktieren Heizung Heizung defekt --> Service kontaktieren Ventilator Ventilator defekt. -> Service kontaktieren Endress+Hauser...
  • Seite 39 Löschen Programm Angewähltes Programm kann nicht aus Programm- speicher gelöscht werden --> Software-Reset durchführen Lesen Prog.liste Programmliste kann nicht aus Programmspeicher gelesen werden --> Software-Reset durchführen Überfüllprüfung Gesamtvolumen der Flasche erreicht • Keine weitere Probenahme in aktuelle Flasche wird ausgelöst Endress+Hauser...
  • Seite 40 --> Ende der Wartung abwarten Schreibe Backup --> Schreiben abwarten Lese Backup --> Abwarten Ausgang unters. Gründe • Sensor an Luft Ausgang übersch. • Luftpolster in Armatur • Sensor verschmutzt • Falsche Sensoranströmung Maßnahmen Sensorinstallation prüfen Sensor reinigen Zuordnung Stromausgänge anpassen Endress+Hauser...
  • Seite 41 Der Durchfluss ist für durchflussproportionale Pro- bennahme zu gering -> Mediumsdurchfluss prüfen -> Durchflussmesser prüfen -> Konfiguration prüfen Grenzwertgeber Grenzwertschalter angezogen Kein Zufluss Kein Zufluss während des Dosiervorgangs Mögliche Gründe: • Saugleitung verstopft oder undicht • Kein Probenzufluss Saugleitung und Saugkopf prüfen Probenzufluss prüfen Endress+Hauser...
  • Seite 42 Zuleitungen der Endschalter prüfen Service kontaktieren Inline Armatur Endlage Dosieren (außerhalb Prozess) der Probenah- mearmatur nicht erreicht oder erkannt. Mögliche Gründe: • Armatur blockiert • Endschalter beschädigt • Zuleitungen beschädigt Armatur prüfen Endschalter prüfen Zuleitungen der Endschalter prüfen Service kontaktieren Endress+Hauser...
  • Seite 43 Benutzer quittiert. Gerätereset Gerätereset Abweichungslimit Redundanz: Grenzwert der prozentualen Abwei- chung überschritten CO2 Bereich -Konzentration (entgaste Leitfähigkeit) außer- halb des Messbereichs pH Ber.-bereich pH-Berechnung außerhalb des Messbereichs rH Ber.-bereich rH-Berechnung außerhalb des Messbereichs Dif. Lf. Bereich Differenzleitfähigkeit außerhalb des Messbereichs Endress+Hauser...
  • Seite 44 Sensorkommunikation blockiert Sensor besteht Tag-Kontrolle nicht, austau- schen Interner Softwarefehler, Service kontaktie- Temperatursensor P, C, O, I, Cl Temperatursensor defekt Sensor austauschen Sensor Elektr. alle Sensorelektronik defekt Sensor austauschen Sensorverbindung alle Sensorverbindung prüfen Service kontaktieren Initialisierung alle Initialisierung abwarten Endress+Hauser...
  • Seite 45 Kalibrieralarm: Grenzwerte für Temperaturoffset überschritten Temp. Offset min alle außer U Temperaturfühler überprüfen Sensor austauschen Temp. Kalib. alle außer U Kalibrieralarm: Grenzwerte für Temperaturstei- gung überschritten Temp. Steigung alle außer U Sensor gealtert oder defekt Kalibrierung wiederholen Sensor austauschen Endress+Hauser...
  • Seite 46 Sensorversorgung P, O, I, Cl Sensor-Energieversorgung schlecht Sensorverbindung prüfen Sensor austauschen Sensor Kalib. O (opt.) Grenzwerte für Sensor-Relaxationszeit (Abkling- zeit der Fluoreszenz) über-/unterschritten Sensor Kalib. O (opt.) Gründe: hoher Sauerstoffgehalt, falsche Kalibrie- rung Kalibrierung wiederholen Sensorkappe tauschen Sensor austauschen Endress+Hauser...
  • Seite 47 Messkette prüfen Sensortyp austauschen Sensor Check C (ind.) Spulen-Sendestrom zu hoch Gründe: Kurzschluss der Sendespule, zu geringe Induktivität Sensor austauschen Service kontaktieren Sensor Check C (ind.) Spulen-Sendestrom zu gering Gründe: Unterbrechung der Sendespule, zu große Induktivität Sensor austauschen Service kontaktieren Endress+Hauser...
  • Seite 48 Sensorversorgung prüfen Gerät neu starten Service konaktieren Sensor Check N, T, S Messwert unsicher Gründe: Sensor verschmutzt, falsche Anwendung Sensor reinigen Anwendung prüfen Sensordaten N, T, S, Cl Keine Kalibrierdaten Gründe: Daten gelöscht Anderen Datensatz auswählen Werkskalibrierung verwenden Service konaktieren Endress+Hauser...
  • Seite 49 Wischer funktioniert nicht 176 - 199: Warnung der Betriebsstundenüberwachung, es kann noch gemessen werden Sensor austauschen Überwachungsgrenze anpassen Überwachung deaktivieren Betriebsstunden Betriebsstunden > 100 nA Betriebsstunden Betriebsstunden > 20 nA Betriebsstunden Betriebsstunden > 15 ˚C Betriebsstunden Betriebsstunden > 300 mV Endress+Hauser...
  • Seite 50 Gründe: Sensor überaltert, Sensor zeitweise tro- cken, Kalibrierwert nicht konstant Sensor prüfen Kalibrierlösung prüfen Sensor Kalib. alle außer U Kalibrierung abgebrochen, Temperaturmesswert schwankt Gründe: Sensor überaltert, Sensor zeitweise trocken, Temperatur der Kalibrierlösung nicht konstant Sensor prüfen Kalibrierlösung temperieren Endress+Hauser...
  • Seite 51 Sensorkappe austauschen Prozess Temp. Prozesstemperatur oberhalb/unterhalb Konzent- rationstabelle Prozess Temp. – Prozesswert außerhalb Spezifikation – Tabelle nicht vollständig --> Tabelle erweitern Prozess Leitf. Prozessleitfähigkeit oberhalb/unterhalb Konzent- rationstabelle Prozess Leitf. – Prozesswert außerhalb Spezifikation – Tabelle nicht vollständig --> Tabelle erweitern Endress+Hauser...
  • Seite 52 Prozesswert alle außer U falsche Sensoranströmung, Sensor defekt Prozesswert ändern Messkette prüfen Sensortyp tauschen Prozesswert N, T, S Messwert außerhalb spezifiziertem Bereich Gründe: Sensor an Luft, Luftpolster in Armatur, falsche Sensoranströmung, Sensor defekt Prozesswert erhöhen Messkette prüfen Sensortyp tauschen Endress+Hauser...
  • Seite 53 Sensor verwenden, der zum Messbereich der Anwendung passt Sensor ISE check Elektrode oder Membran defekt Elektrode prüfen, ggf. austauschen Membrankappe prüfen, ggf. austauschen Temperatursensor Temperaturmesswert falsch --> Temperatursensor austauschen Sensor Interface Sensorschnittstellenfehler Stecker prüfen Kabel prüfen, ggf. austauschen Kalib.erforderl. Elektrodenwechsel --> Kalibrierung erforderlich Endress+Hauser...

  • Seite 54: Einstellmöglichkeiten Zur Fehlerbehebung (Bei Ausführung Mit Sensoren Mit Memosens-Protokoll)

    Menü/Setup/Eingänge/Sauerst. (amp.)/Erweitertes Setup/Diagnoseeinstellungen/Anzahl Sterilisierungen Kappe/Alarm- grenze Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatz > 300 mV Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatz < -300 mV Menü/Setup/Eingänge/Erweitertes Setup/Sauerst. (opt.)/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatz < 25 μs Menü/Setup/Eingänge/Sauerst. (opt.)/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatz > 40 μs Menü/Setup/Eingänge/Sauerst. (amp.)/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatz > 15 nA Endress+Hauser...
  • Seite 55 Menü/Setup/Eingänge/pH ISFET/Erweitertes Setup/Diagnoseeinstellungen/Arbeitspunkt/Obere Warngrenze Menü/Setup/Eingänge/pH ISFET/Erweitertes Setup/Diagnoseeinstellungen/Arbeitspunkt/Untere Warngrenze Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Delta Steigung/Warngrenze Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Delta Nullpunkt/Warngrenze Menü/Setup/Eingänge/pH ISFET/Erweitertes Setup/Diagnoseeinstellungen/Delta Arbeitspunkt/Warngrenze Menü/Setup/Eingänge/Redox/Erweitertes Setup/Diagnoseeinstellungen/Redox-Messwert/Obere Alarmgrenze Menü/Setup/Eingänge/Redox/Erweitertes Setup/Diagnoseeinstellungen/Redox-Messwert/Untere Alarmgrenze Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Process Check System Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden Menü/Setup/Eingänge/Redox/Erweitertes Setup/Diagnoseeinstellungen/Redox-Messwert/Obere Warngrenze Menü/Setup/Eingänge/Redox/Erweitertes Setup/Diagnoseeinstellungen/Redox-Messwert/Untere Warngrenze Endress+Hauser...

  • Seite 56: Gerätebedingte Fehler

    Nur Original-Pumpenschlauch verwenden Sensorik fehlerhaft Sensorik austauschen (E+H Service kontaktieren) Unplausible Messwerte Eingänge defekt Zuerst Tests und Maßnahmen lt. Kapitel "Prozess- (nur bei Ausführung mitSenso- bedingte Fehler" vornehmen ren mit Memosens-Protokoll) Test der Messeingänge: – Anstelle LF-Sensor einen Widerstand anschlie- ßen Endress+Hauser...

  • Seite 57: Prozessfehler Ohne Meldungen

    – Sensor defekt (Referenz-Ableitung) Referenz verarmt an KCl KCl-Nachschub prüfen: 0,8 bar (12 psi) über Mediums- druck. Messketten-Steilheit: Geräteeingang defekt Gerät direkt prüfen. – nicht einstellbar – Sensor gealtert Sensor erneuern. – zu gering – Haarriss in der Glasmembran – keine Steilheit Endress+Hauser...
  • Seite 58 Fixes Stromausgangssignal Stromsimulation aktiv Simulation ausschalten. Falsches Stromausgangssig- Gesamtbürde in der Stromschleife zu Spannung direkt am Gerät messen und mit Versorgungs- hoch und Signalspannung vergleichen (--> Technische Daten, BA "Inbetriebnahme"). EMV (Störungseinkopplungen) Verkabelung prüfen. Ursache der Störung ermitteln und beseitigen. Endress+Hauser...

  • Seite 59: Leitfähigkeitsmessung

    Durchfluss zu hoch (kann zu Blasenbil- Durchfluss verringern oder Montageort mit wenig Tur- dung führen) bulenzen wählen. Spannungspotenzial im Medium (nur Medium nahe Sensor erden. bei konduktiv) Sensor verschmutzt oder belegt Sensor reinigen (s. Kap. "Reinigung der Leitfähig- keits-Sensoren"). Endress+Hauser...

  • Seite 60: Sauerstoffmessung

    Messwert zu niedrig Anodenbeschichtung abgetragen Sensor neu polarisieren Anodenbeschichtung schwarz Sensor im Werk regenerieren lassen Luftpolster unter der Membran Sensor reinigen, ggf. Einbau optimieren Messwert zu hoch Polarisation nicht beendet Polarisationszeit abwarten (--> Techn. Daten in der BA des Sensors) Endress+Hauser...
  • Seite 61 Kein Stromausgangssignal Ausgang defekt Siehe Abschnitt "Gerätebedingte Fehler". Fixes Stromausgangssignal Stromsimulation aktiv Simulation ausschalten. Falsches Stromausgangssig- Gesamtbürde in der Stromschleife zu Ausgang abklemmen und direkt am Gerät messen. hoch EMV (Störungseinkopplungen) Beide Ausgangsleitungen abklemmen und direkt am Gerät messen. Endress+Hauser...

  • Seite 62: Trübungs- Und Nitratmessung

    Falsches Stromausgangssig- Gesamtbürde in der Stromschleife zu Ausgang abklemmen und direkt am Gerät messen. hoch EMV (Störungseinkopplungen) Beide Ausgangsleitungen abklemmen und direkt am Gerät messen. Wert springt auf Null und Luftblasen Sensor nicht über Belüfterkerzen montieren zurück zum Messwert Endress+Hauser...

  • Seite 63: Rücksendung

    Störungsbehebung Rücksendung Eine Reparatur des Probenehmers erfolgt prinzipiell vor Ort. Wenden Sie sich an Ihren Endress+Hauser Service. Entsorgung In dem Produkt sind elektronische Bauteile verwendet. Deshalb müssen Sie das Produkt als Elektronik- schrott entsorgen. Beachten Sie die lokalen Vorschriften. Sie können die 12V-Akkus zur Entsorgung einsenden.

  • Seite 64: Zubehör

    Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich an Ihren Service oder Ihre Vertriebs- zentrale. Zubehör Liquistation CSF48 Best.-Nr. Flaschenkorb + Flaschen + Deckel 71111150 Flaschenkorb + 2 x 5 Liter (1,32 US gal.) Glas + Deckel 71134282 Flaschenkorb + 6 x 1,8 Liter (0,48 US gal.) Glas + Deckel...
  • Seite 65 Upgradekit CM442/CM444/CM448/CSF48; Erweiterungsmodul 485; PROFIBUS DP (+ Ethernet-Konfiguration) 71140889 Upgradekit CM442/CM444/CM448/CSF48; Erweiterungsmodul 485; Modbus RS485 (+ Ethernet-Konfiguration) 71140890 Upgradekit CM442/CM444/CM448/CSF48; Erweiterungsmodul 485; Modbus TCP (+ Ethernet-Konfiguration) 71140891 Kit CM444/CM448: Upgradecode für 2 x 0/4 ... 20 mA für BASE-E 71128428 Freischaltcode für digitale HART-Kommunikation Endress+Hauser...

  • Seite 66: Messkabel

    • Lochdiaphragma für Medien mit hohem Verschmutzungs­potenzial • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cps91d) • Technische Information TI375C/07/DE Orbipac CPF81D • pH-Kompaktsensor für Einbau- oder Eintauchbetrieb im Brauch- und Abwasser • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cpf81d) • Technische Information TI191C/07/DE Endress+Hauser...
  • Seite 67 • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cps92d) • Technische Information TI435C/07/DE 4.3.4 pH-ISFET-Sensoren Tophit CPS471D • Sterilisierbarer und autoklavierbarer ISFET-Sensor mit Memosens-Technologie • Für Lebensmittel und Pharma, Prozesstechnik, Wasseraufbereitung und Biotechnologie • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cps471d) • Technische Information TI283C/07/DE Endress+Hauser...
  • Seite 68 Condumax W CLS21D ► Zwei-Elektroden-Sensor in Steckkopf- und Festkabelausführung ► Bestellung nach Produktstruktur, s. Technische Information TI085C/07/de 4.3.7 Sauerstoffsensoren Oxymax COS51D • Amperometrischer Sensor für gelösten Sauerstoff, mit Memosens-Technologie • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cos51d) • Technische Information TI413C/07/DE Endress+Hauser...

  • Seite 69: Sak- Und Nitratsensoren

    • SAK- und Nitratmessung in Trink- und Abwasser • Mit Memosens-Protokoll • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cas51d) • Technische Information TI459C/07/DE 4.3.12 Trennschichtmessung Turbimax CUS71D • Eintauchsensor für Trennschichtmessung • Ultraschall-Interface-Sensor • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cus71d) • Technische Information TI490C/07/DE Endress+Hauser...

  • Seite 70: Ersatzteile

    Ersatzteile Ersatzteile Bei weiteren Fragen zu Ersatzteilen wenden Sie sich an Ihren Endress+Hauser Service. Schlauchpumpe a0013813 Abb. 11: Ersatzteile für Ausführung mit Schlauchpumpe Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Rollenkörper 71103288 Verbindungsschlauch mit Anschluss 71110972 Durchführung Probenzulauf ID 10 mit Zylinderstift...

  • Seite 71: Membranpumpe

    Ersatzteile Membranpumpe a0013811 Abb. 12: Ersatzteile für Ausführung mit Membranpumpe (Ansicht vor der Pumpenhalterung) a0013812 Abb. 13: Ersatzteile für Ausführung mit Membranpumpe (Ansicht hinter der Pumpenhalterung) Endress+Hauser...
  • Seite 72 O-Ring ID=102,00 W=3,00 AD=108,00 NBR, 1 Stück O-Ring ID=15,00 W=2,00 AD=19,00 EPDM, 1 Stück O-Ring ID=20,00 W=2,00 EPDM, 1 Stück O-Ring ID=18,00 W=2,00 AD=22,00 EPDM, 1 Stück Dosierschlauch zum Verteiler, Set 2 Stück 71111188 Dosierschlauch zum Verteiler, Set 25 Stück 71111189 Endress+Hauser...

  • Seite 73: Ausführung Mit Probenahmearmatur

    Ersatzteile Ausführung mit Probenahmearmatur a0016744 Abb. 14: Ersatzteile für Ausführung mit Probenahmearmatur (Ansicht hinter der Trägerplatte) Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Pneumatikventil auf Anfrage Kompressor auf Anfrage Endress+Hauser...

  • Seite 74: Klimamodul

    Ersatzteile Klimamodul a0013808 Abb. 15: Ersatzteile, Ansicht Klimamodul Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Klimamodul komplett, unlackiert 71092603 Klimamodul komplett, lackiert 71113854 Endress+Hauser...

  • Seite 75: Probenraum

    Probenraum a0013809 Abb. 16: Probenraum, oberer Teil Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Achse Dreharmantrieb komplett 71113519 Dreharmmotor mit Gehäuse und Befestigungsschrauben 71101959 Profildichtung für Dosierraumtür und Probenraumtür 71103293 Ablaufrohr mit Überwurfmutter 71110970 Dreharm mit Adapterplatte und Spritzschutz 71098113 Endress+Hauser...

  • Seite 76: Stichwortverzeichnis

    Stichwortverzeichnis Akkuwechsel ......14 Kalibrierung ......13 Armaturen reinigen.
  • Seite 77 Messkabel ......66 Sensoren ......66 Endress+Hauser...
  • Seite 79 Endress+Hauser...
