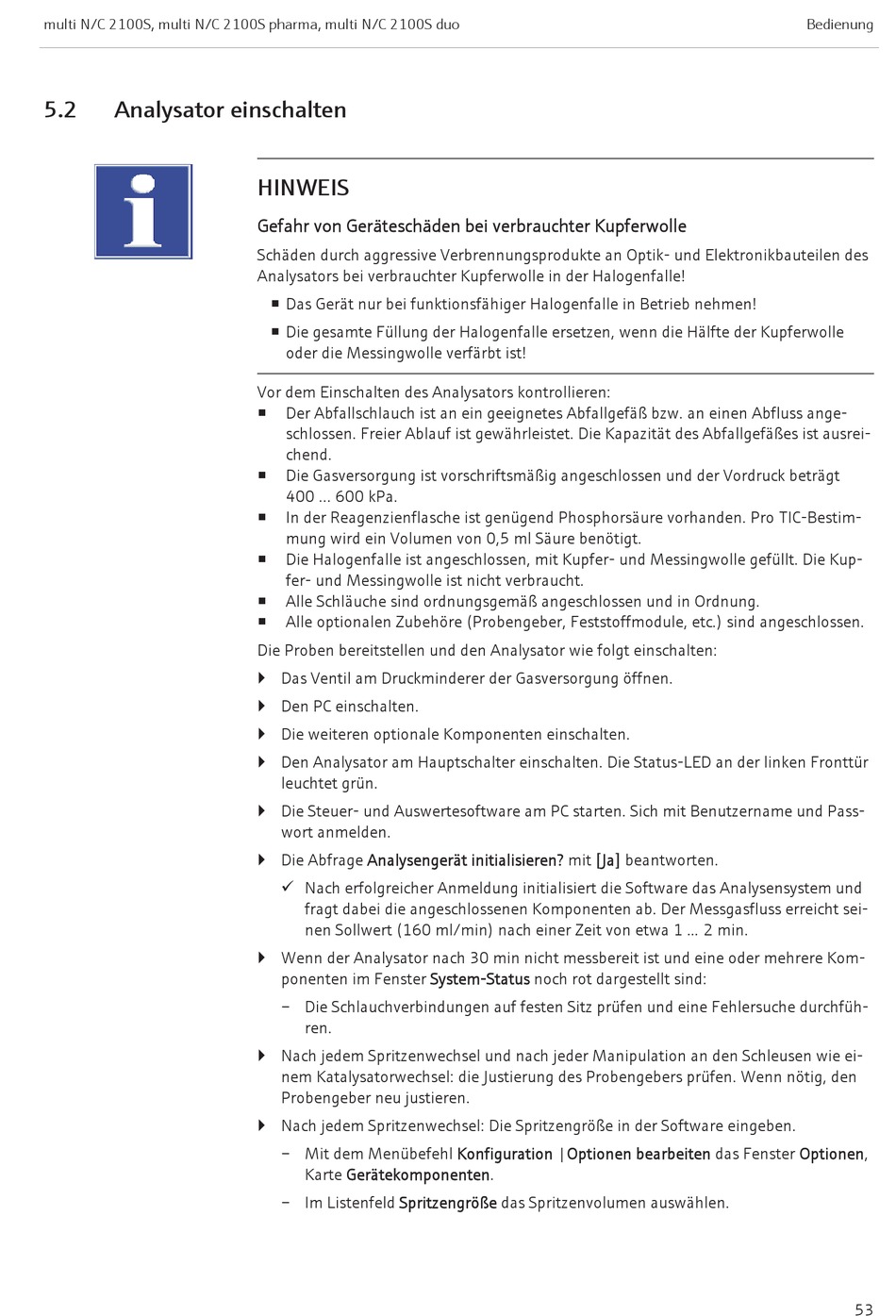

multi N/C 2100S, multi N/C 2100S pharma, multi N/C 2100S duo
5.2
Analysator einschalten
HINWEIS
Gefahr von Geräteschäden bei verbrauchter Kupferwolle
Schäden durch aggressive Verbrennungsprodukte an Optik- und Elektronikbauteilen des
Analysators bei verbrauchter Kupferwolle in der Halogenfalle!
¡ Das Gerät nur bei funktionsfähiger Halogenfalle in Betrieb nehmen!
¡ Die gesamte Füllung der Halogenfalle ersetzen, wenn die Hälfte der Kupferwolle
oder die Messingwolle verfärbt ist!
Vor dem Einschalten des Analysators kontrollieren:
¡
Der Abfallschlauch ist an ein geeignetes Abfallgefäß bzw. an einen Abfluss ange-
schlossen. Freier Ablauf ist gewährleistet. Die Kapazität des Abfallgefäßes ist ausrei-
chend.
Die Gasversorgung ist vorschriftsmäßig angeschlossen und der Vordruck beträgt
¡
400 ... 600 kPa.
¡
In der Reagenzienflasche ist genügend Phosphorsäure vorhanden. Pro TIC-Bestim-
mung wird ein Volumen von 0,5 ml Säure benötigt.
Die Halogenfalle ist angeschlossen, mit Kupfer- und Messingwolle gefüllt. Die Kup-
¡
fer- und Messingwolle ist nicht verbraucht.
Alle Schläuche sind ordnungsgemäß angeschlossen und in Ordnung.
¡
¡
Alle optionalen Zubehöre (Probengeber, Feststoffmodule, etc.) sind angeschlossen.
Die Proben bereitstellen und den Analysator wie folgt einschalten:
} Das Ventil am Druckminderer der Gasversorgung öffnen.
} Den PC einschalten.
} Die weiteren optionale Komponenten einschalten.
} Den Analysator am Hauptschalter einschalten. Die Status-LED an der linken Fronttür
leuchtet grün.
} Die Steuer- und Auswertesoftware am PC starten. Sich mit Benutzername und Pass-
wort anmelden.
} Die Abfrage Analysengerät initialisieren? mit [Ja] beantworten.
ü Nach erfolgreicher Anmeldung initialisiert die Software das Analysensystem und
fragt dabei die angeschlossenen Komponenten ab. Der Messgasfluss erreicht sei-
nen Sollwert (160 ml/min) nach einer Zeit von etwa 1 ... 2 min.
} Wenn der Analysator nach 30 min nicht messbereit ist und eine oder mehrere Kom-
ponenten im Fenster System-Status noch rot dargestellt sind:
– Die Schlauchverbindungen auf festen Sitz prüfen und eine Fehlersuche durchfüh-
ren.
} Nach jedem Spritzenwechsel und nach jeder Manipulation an den Schleusen wie ei-
nem Katalysatorwechsel: die Justierung des Probengebers prüfen. Wenn nötig, den
Probengeber neu justieren.
} Nach jedem Spritzenwechsel: Die Spritzengröße in der Software eingeben.
– Mit dem Menübefehl Konfiguration |Optionen bearbeiten das Fenster Optionen,
Karte Gerätekomponenten.
– Im Listenfeld Spritzengröße das Spritzenvolumen auswählen.
Bedienung
53
