Installation
4

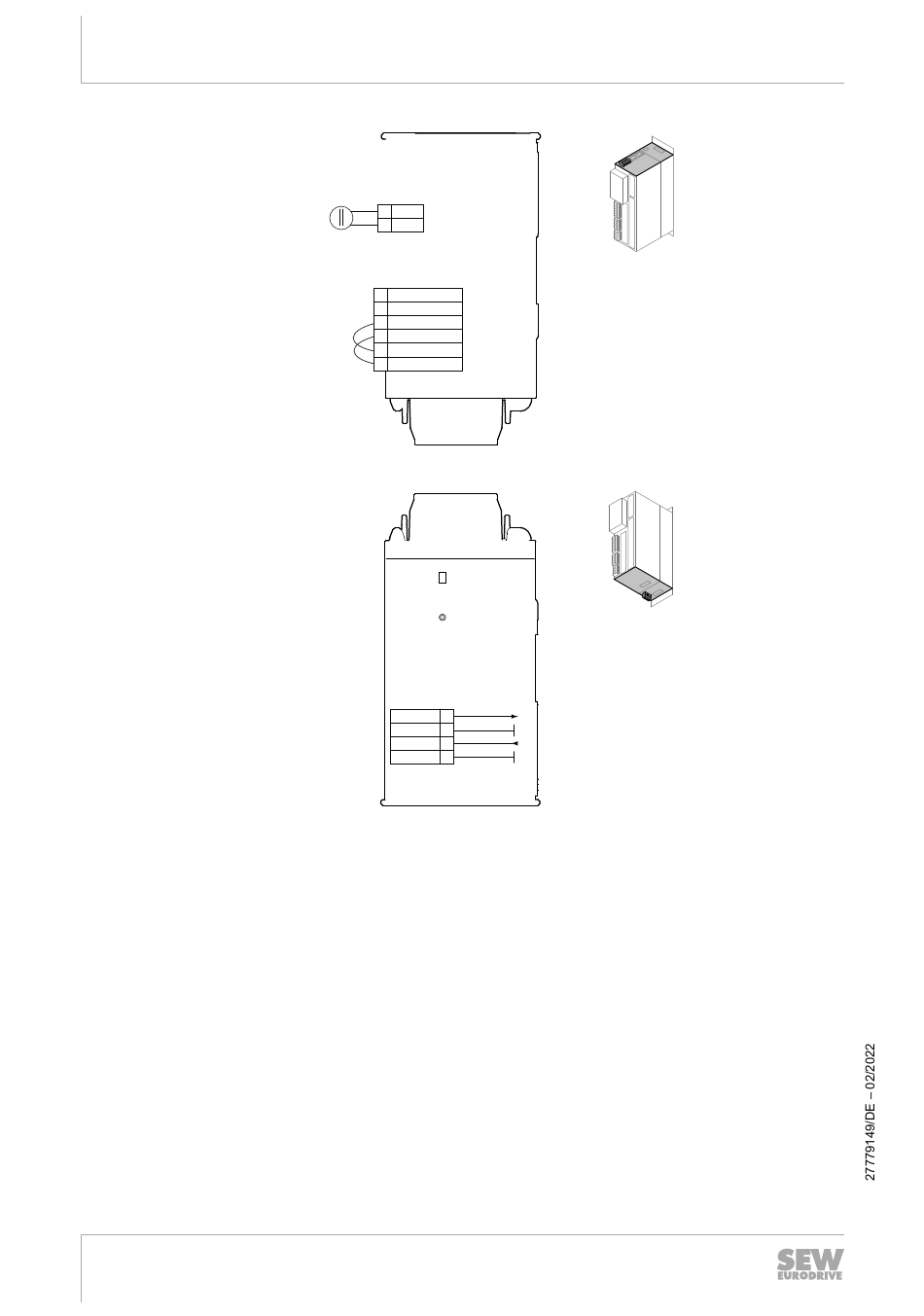

Schaltbilder
48
Kompakt-Betriebsanleitung – MOVITRAC
X5
DC 24 V
+
VI24
GND
-
1 F_STO_P
2 F_STO_M
3 F_STO_P
4
F_STO_M
5 VO24_STO
6 GND
DB0/DB00
GND
X10
TF1
GND
X5 24-V-Versorgungsspannung
X6 Anschluss für sichere Abschaltung (STO).
Bei verbauter Sicherheitsoption CSB und CSL ist X6 ohne Funktion.
X10 Bremsenansteuerung und Temperaturüberwachung Motor
X16 Anschluss digitale Motorintegration
X18 Anschluss für Geber EI7C-FS
®
advanced
X6
X18
X16
Bremsenansteuerung
Bezugspotenzial
Temperaturauswertung Motor
Bezugspotenzial
