SEW-Eurodrive MOVITRAC advanced Kompaktbetriebsanleitung Seite 25

•
Umrichter: ab MCX91A-0320-5_3-.., ab MCX91A-0290-2_3-..

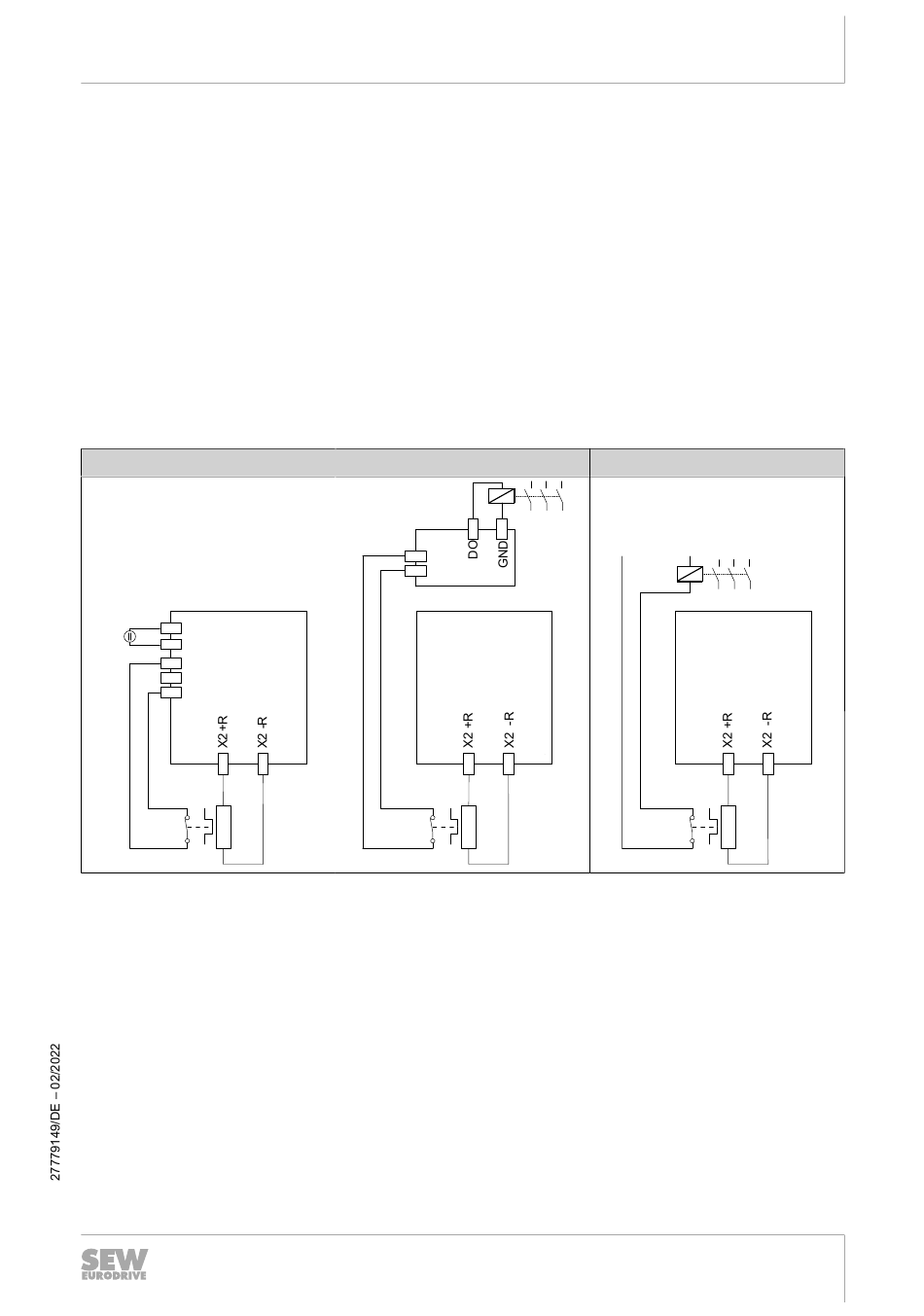

Wenn bei diesen Umrichtern ein Bremswiderstand BW...-T mit internem Temperatur-
schalter eingesetzt wird, gibt es 3 Möglichkeiten der Schaltung.
Schaltung 1
DC 24 V
MCX91A
+
X5:24 V
X5:GND
-
X20:x DI0x
X20:9 GND
X21:1 24 VO
[2]
[1]
[2]
[3]
•
– Bei Schaltung 2 ist es möglich, dass die SPS trotz des Ansprechens des ther-
mischen Schutzschalters den aktuellen Fahrzyklus zu Ende fährt. Erst dann
wird die Netzversorgung getrennt. In diesem Fall darf die Restbremsenergie
W = P × 20 s nicht überschritten werden.
Rest BWNenn
Schaltung 3
– Spricht der thermische Schutzschalter an, wirkt das Signal direkt auf das Netz-
schütz.
– Eine Reaktion durch die SPS ist nicht erforderlich.
– Spricht der thermische Schutzschalter an, erfolgt keine direkte Reaktion im
Umrichter.
Schaltung 2
[3]
DI
24 V OUT
Netzschütz
Bremswiderstand
SPS
Schaltung 1
Der am Meldekontakt des internen Temperaturschalters angeschlossene digitale
Eingang des Umrichters muss auf die Funktion "Fehler externer Bremswiderstand"
parametriert werden.
– Spricht der thermische Schutzschalter an, wird das Signal im Umrichter ausge-
wertet.
– Eine Reaktion durch die SPS ist nicht erforderlich.
– Das Trennen der Netzverbindung durch ein externes Schaltgerät ist nicht erfor-
derlich.
[1]
MCX91A
[2]
Kompakt-Betriebsanleitung – MOVITRAC
Installation
Bremswiderstände
Schaltung 3
[1]
MCX91A
[2]
®
advanced
4
25
