SEW-Eurodrive MOVITRAC advanced Kompaktbetriebsanleitung Seite 36

Installation
4
Schaltbilder

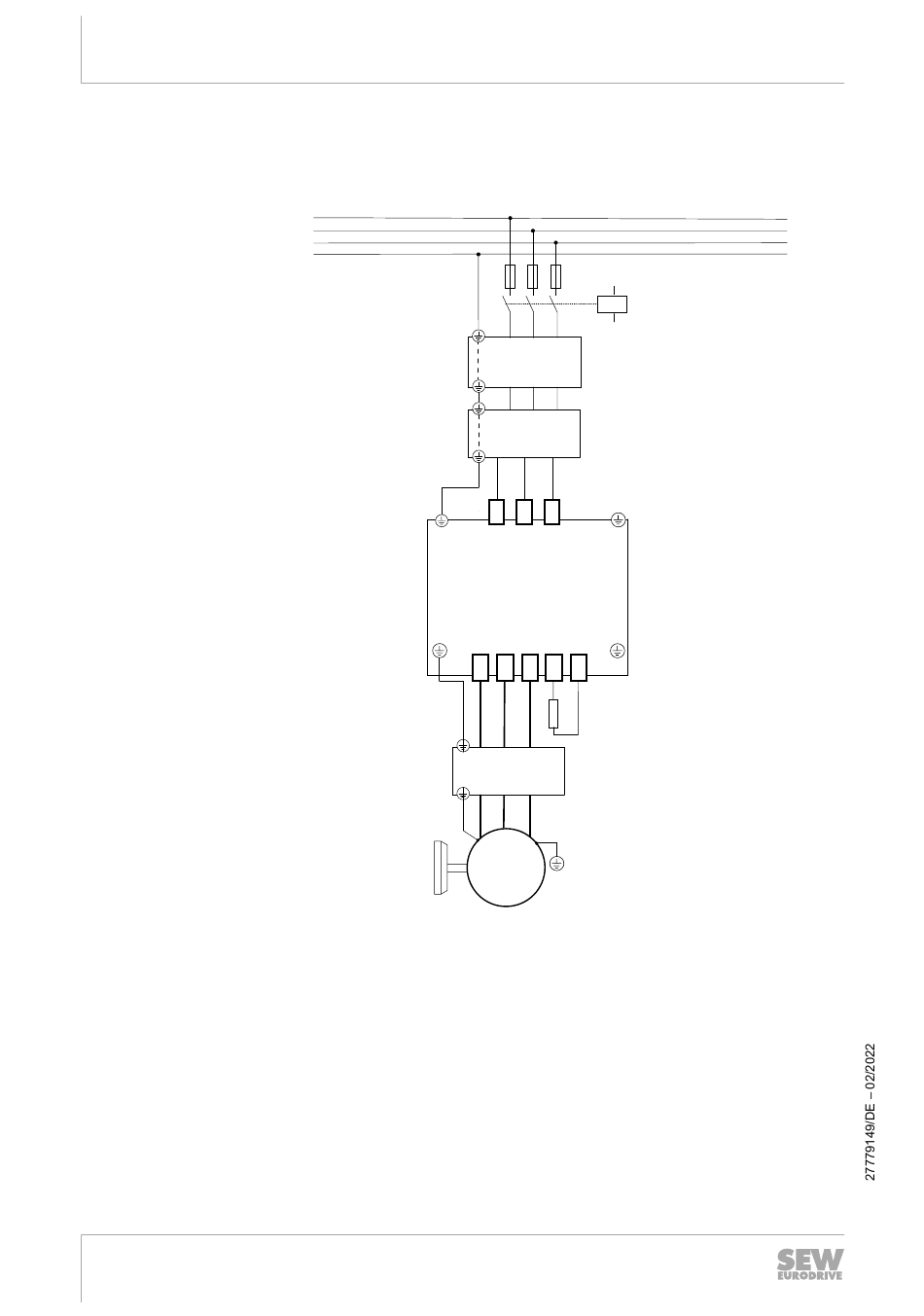

4.6.2 Leistungsanschluss
Verdrahtung der Leistungsanschlüsse mit Netzschütz, Netzdrossel, Netzfilter, Ausgangsdrossel -
MCX91A-0010 – 0055-5_3-.., MCX91A-0017 – 0042-2_3-...
36
Kompakt-Betriebsanleitung – MOVITRAC
L1
L2
L3
PE
[1] Netzschütz
[2] Netzdrossel (optional)
[3] Netzfilter (optional)
®
advanced
L1 L2 L3
[2]
L1´ L2´ L3´
L1 L2 L3
[3]
L1´ L2´ L3´
X1
L1 L2 L3
PE
MCX91A..
PE
X2
U V W +R
-R
[4]
U1 V1 W1
[5]
U2 V2 W2
PE
M
[6]
[4] Bremswiderstand (optional)
[5] Ausgangsdrossel
[6] Motor
[1]
PE
PE
9007230381084043
