SEW-Eurodrive MOVITRAC advanced Kompaktbetriebsanleitung Seite 37

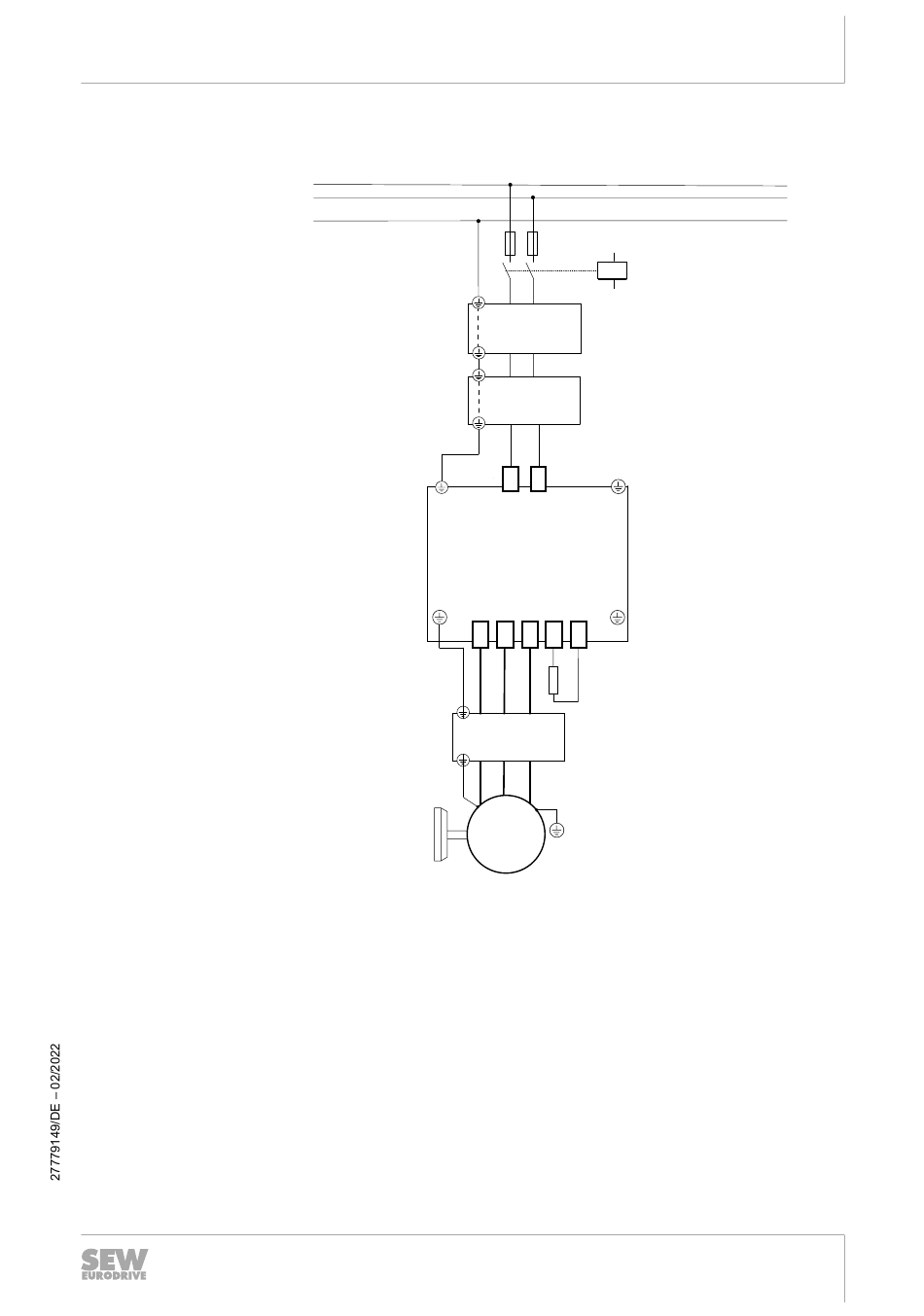

Verdrahtung der Leistungsanschlüsse mit Netzschütz, Netzdrossel, Netzfilter, Ausgangsdrossel -
MCX91A-0017 – 0110-2_1-...
[1] Netzschütz
[2] Netzdrossel (optional)
[3] Netzfilter (optional)
L1
N
PE
PE
MCX91A..
PE
X2
[1]
L1 N
[2]
L1´
N´
L1
N
[3]
L1´ N´
X1 PE
L1 L2
PE
U V W
+R -R
[4]
U1 V1 W1
[5]
U2 V2 W2
PE
M
[6]
[4] Bremswiderstand (optional)
[5] Ausgangsdrossel
[6] Motor
