SEW-Eurodrive MOVITRAC advanced Kompaktbetriebsanleitung Seite 46

Installation
4
Schaltbilder

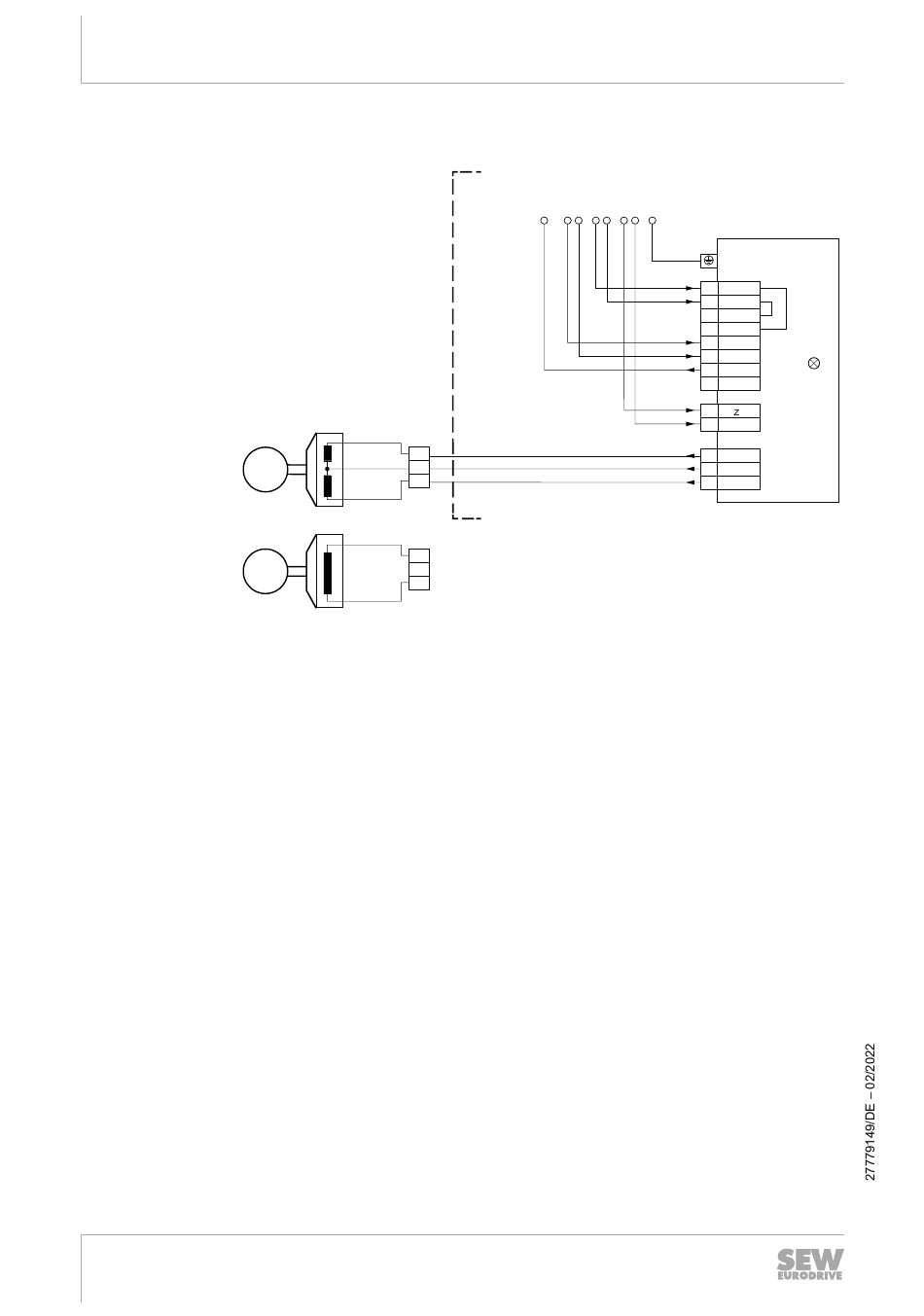

Bremsenansteuerung SBM mit 2 Steuerleitungen
46
Kompakt-Betriebsanleitung – MOVITRAC
[1]
RD
BS 4a
WH
M
3a
5a
TS
BU
[2]
RD
4a
M
3a
5a
BU
[1] Anschluss der Bremse in 3-Leiter-Technik (Standard)
[2] Anschluss der Bremse in 2-Leiter-Technik (optional). Dabei entfällt die Ver-
bindung von Klemme X14:14 des Bremsmoduls zur Klemme 3a der Hilfs-
klemmleiste.
®
advanced
STATUS DB00 SBC U PE
Z
+ + - + - + -
SBM 1
X20
1 SBC_P
2 SBC_M
3 OUT_M
4 OUT_P
5 DB00
6 GND
STATUS
7 STATUS
8 N.C.
X4
+U
-U z
X14
13 RD
14 WH
15 BU
