SEW-Eurodrive MOVITRAC advanced Kompaktbetriebsanleitung Seite 40

Installation
4

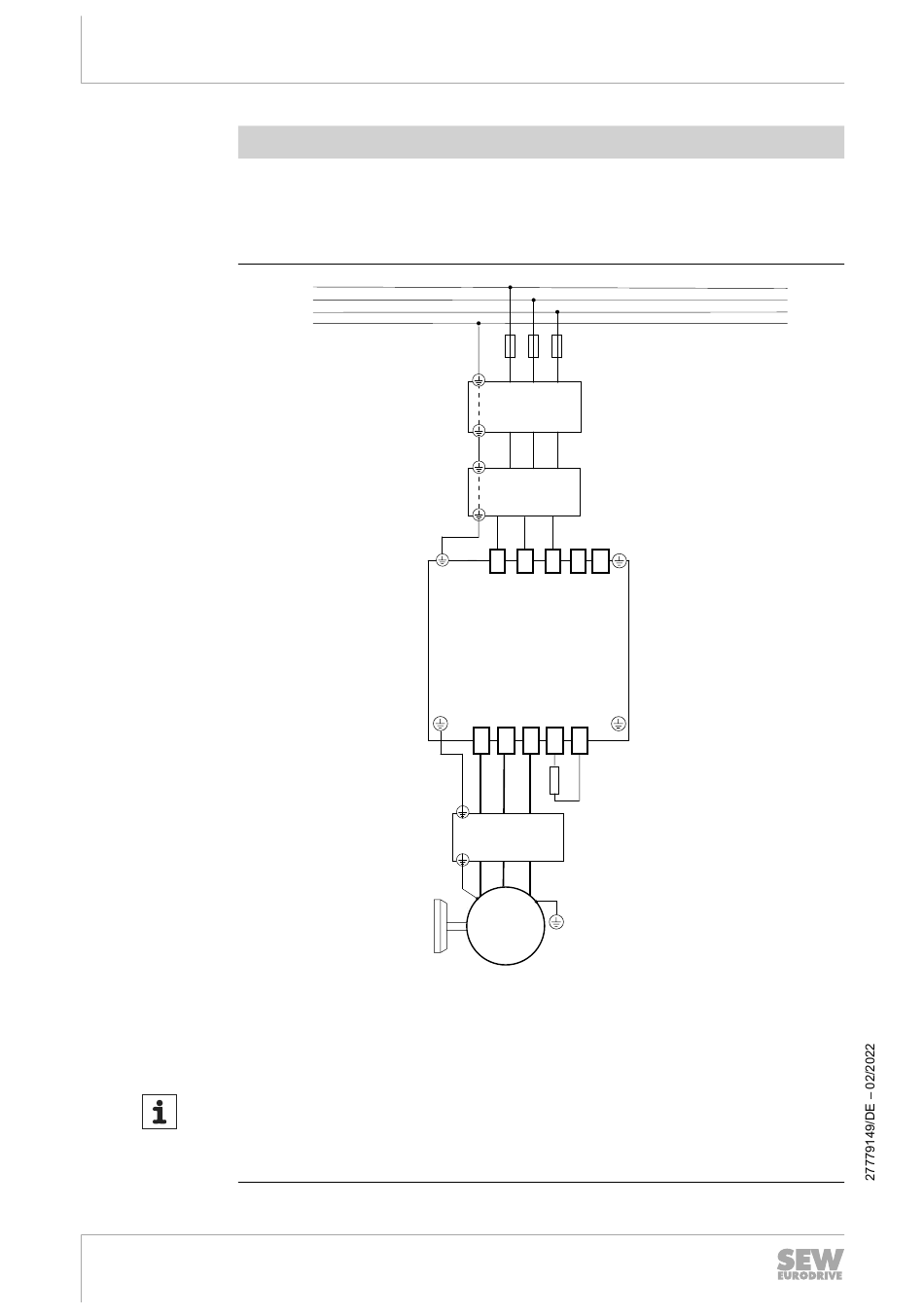

Schaltbilder
40
Kompakt-Betriebsanleitung – MOVITRAC
ACHTUNG
Betrieb ohne Netzschütz
Ohne die erforderlichen Maßnahmen kann der Betrieb eines Umrichters mit ange-
schlossenem Bremswiderstand ohne Netzschütz zu schweren Sachschäden führen.
Erforderliche Maßnahmen finden Sie im Kapitel Netzschütz.
L1
L2
L3
PE
[1] Netzdrossel (optional)
[2] Netzfilter (optional)
[3] Bremswiderstand (optional)
HINWEIS
Beim Netzanschluss ohne Netzschütz ist die Temperaturauswertung des Bremswi-
derstands über einen digitalen Eingang am Umrichter sicherzustellen. Der ange-
schlossene digitale Eingang ist auf die Überwachung der Bremswiderstands-Tempe-
raturauswertung zu parametrieren.
®
advanced
L1 L2 L3
[1]
L1´ L2´ L3´
L1 L2 L3
[2]
L1´ L2´ L3´
X1
L1 L2 L3 -U
z
+U
z
PE
MCX91A..
PE
X2
U V W +R
-R
[3]
U1 V1 W1
[4]
U2 V2 W2
PE
M
[5]
[4] Ausgangsdrossel
[5] Motor
PE
PE
9007229658857867
