Externes Bimetallrelais
Umrichter: MCX91A-0010 – 0240-5_3-.., MCX91A-0017 – 0213-2_3-..

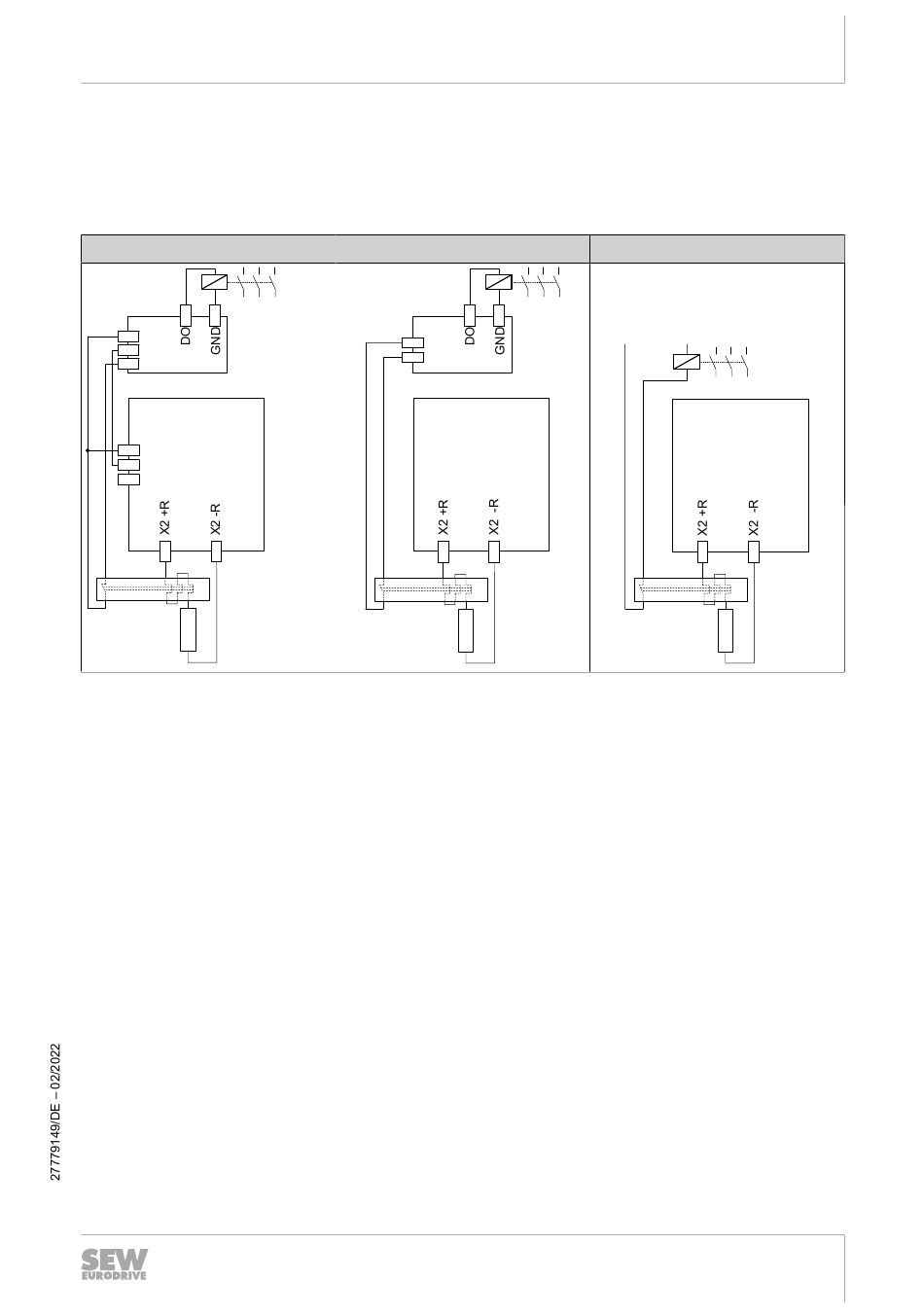

Wenn bei diesen Umrichtern ein externes Bimetallrelais eingesetzt wird, gibt es 3
Möglichkeiten der Schaltung.
Schaltung 1
[1]
[3]
DI
GND
24 V OUT
MCX91A
X20:x DI0x
X20:8 GND
X20:7 +24 V
[2]
[1]
[2]
[3]
Beachten Sie, dass beim Einsatz der Schaltung 1 das Bezugspotenzial GND der Digi-
taleingänge der Steuerung dasselbe sein muss wie das Bezugspotenzial des Umrich-
ters.
•
Schaltung 2
[3]
DI
24 V OUT
Netzschütz
Bremswiderstand
SPS
Schaltung 1
Der am Meldekontakt des externen Bimetallrelais angeschlossene digitale Ein-
gang des Umrichters muss auf die Funktion "Fehler externer Bremswiderstand"
parametriert werden.
– Spricht der thermische Schutzschalter an, wird das Signal im Umrichter und in
der SPS ausgewertet.
– Spricht der thermische Schutzschalter an, muss die SPS die Netzversorgung
trennen.
– Spricht der thermische Schutzschalter an, schaltet der Umrichter in "Endstufen-
sperre".
[1]
MCX91A
[2]
Kompakt-Betriebsanleitung – MOVITRAC
Installation
Bremswiderstände
Schaltung 3
[1]
MCX91A
[2]
®
