SEW-Eurodrive MOVITRAC advanced Kompaktbetriebsanleitung Seite 24

Installation
4
Bremswiderstände
Interner Temperaturschalter -T
Umrichter: MCX91A-0010 – 0240-5_3-.., MCX91A-0017 – 0213-2_3-..

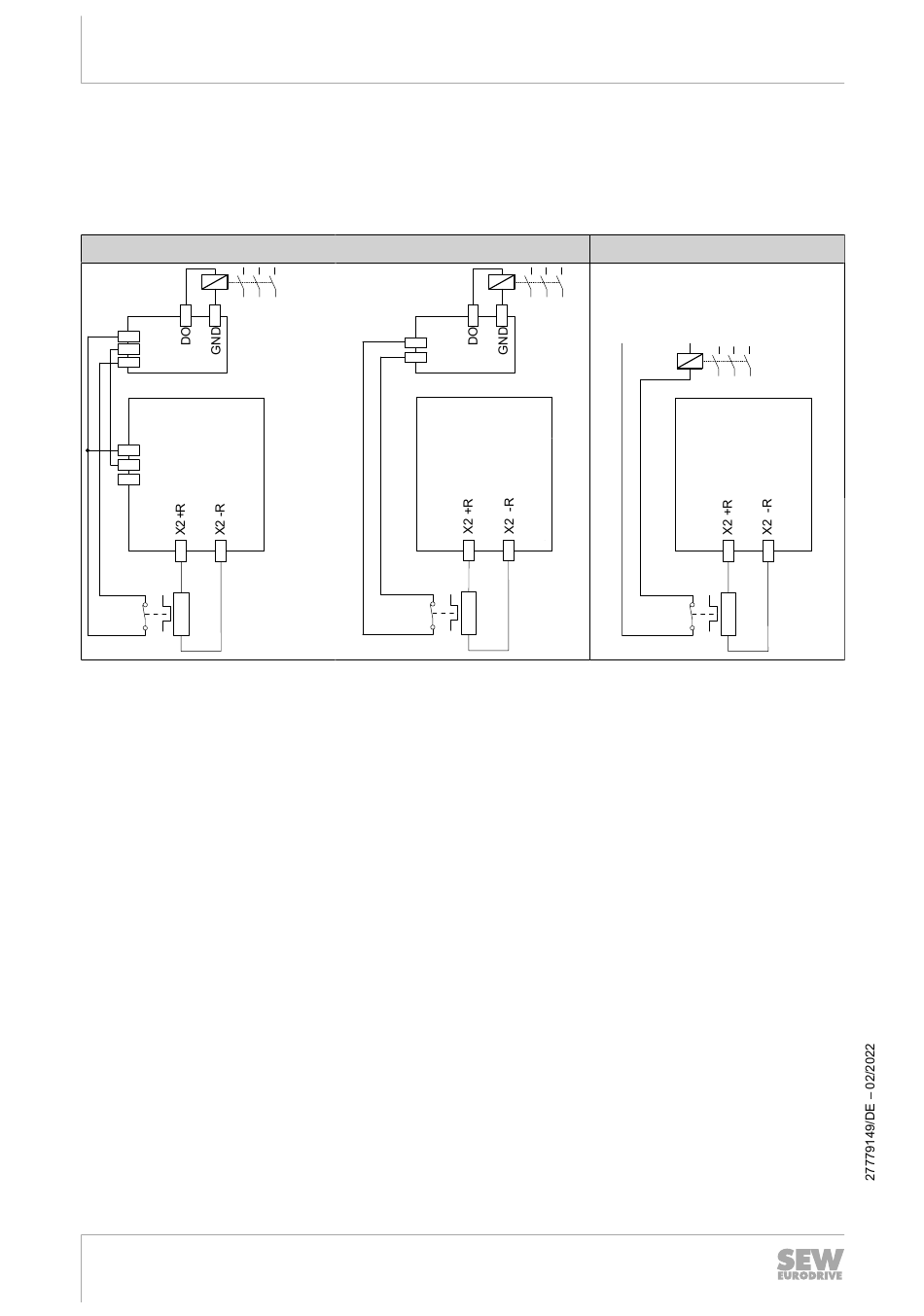

Schaltung 1
[3]
DI
GND
24 V OUT
MCX91A
X20:x DI0x
X20:8 GND
X20:7 +24 V
[2]
24
Kompakt-Betriebsanleitung – MOVITRAC
Wenn bei diesen Umrichtern ein Bremswiderstand BW...-T mit internem Temperatur-
schalter eingesetzt wird, gibt es 3 Möglichkeiten der Schaltung.
[1]
[1] Netzschütz
[2] Bremswiderstand
[3] SPS
Beachten Sie, dass beim Einsatz der Schaltung 1 das Bezugspotenzial GND der Digi-
taleingänge der Steuerung dasselbe sein muss wie das Bezugspotenzial des Umrich-
ters.
• Schaltung 1
Der am Meldekontakt des internen Temperaturschalters angeschlossene digitale
Eingang des Umrichters muss auf die Funktion "Fehler externer Bremswiderstand"
parametriert werden.
– Spricht der thermische Schutzschalter an, wird das Signal im Umrichter und in
der SPS ausgewertet.
– Spricht der thermische Schutzschalter an, muss die SPS die Netzversorgung
trennen.
– Spricht der thermische Schutzschalter an, schaltet der Umrichter in "Endstufen-
sperre".
• Schaltung 2
– Spricht der thermische Schutzschalter an, wird das Signal nur in der SPS aus-
gewertet.
– Spricht der thermische Schutzschalter an, muss die SPS die Netzversorgung
trennen.
– Spricht der thermische Schutzschalter an, erfolgt keine direkte Reaktion im
Umrichter.
®
advanced
Schaltung 2
[1]
[3]
DI
24 V OUT
MCX91A
[2]
Schaltung 3
[1]
MCX91A
[2]
