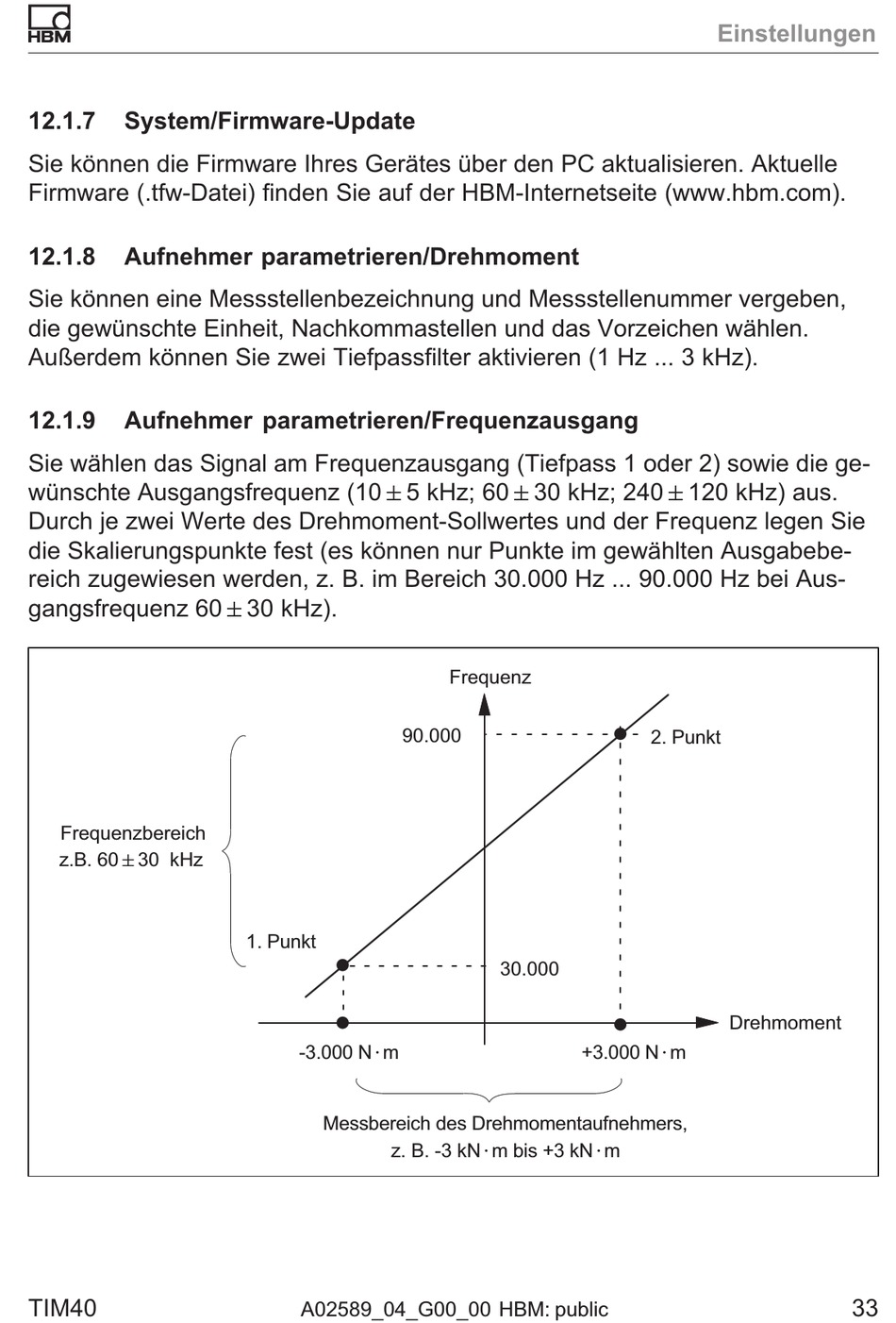

12.1.7
System/Firmware‐Update
Sie können die Firmware Ihres Gerätes über den PC aktualisieren. Aktuelle
Firmware (.tfw‐Datei) finden Sie auf der HBM‐Internetseite (www.hbm.com).
12.1.8
Aufnehmer parametrieren/Drehmoment
Sie können eine Messstellenbezeichnung und Messstellenummer vergeben,
die gewünschte Einheit, Nachkommastellen und das Vorzeichen wählen.
Außerdem können Sie zwei Tiefpassfilter aktivieren (1 Hz ... 3 kHz).
12.1.9
Aufnehmer parametrieren/Frequenzausgang
Sie wählen das Signal am Frequenzausgang (Tiefpass 1 oder 2) sowie die ge
wünschte Ausgangsfrequenz (10"5 kHz; 60"30 kHz; 240"120 kHz) aus.
Durch je zwei Werte des Drehmoment‐Sollwertes und der Frequenz legen Sie
die Skalierungspunkte fest (es können nur Punkte im gewählten Ausgabebe
reich zugewiesen werden, z. B. im Bereich 30.000 Hz ... 90.000 Hz bei Aus
gangsfrequenz 60"30 kHz).
Frequenzbereich
z.B. 60"30 kHz
TIM40
90.000
1. Punkt
-3.000 N@m
Messbereich des Drehmomentaufnehmers,
z. B. -3 kN@m bis +3 kN@m
A02589_04_G00_00 HBM: public
Frequenz
30.000
+3.000 N@m
Einstellungen
2. Punkt
Drehmoment
33
