Anybus
‐Modul montieren
►
Schieben Sie das Modul mit der flachen Seite nach unten zeigend vorsichtig
in das Gehäuse ein. Wenn das Modul nur noch ca. 1 cm aus dem Gehäuse
herausragt, verspüren Sie einen Widerstand (siehe Abb. 8.3). Das Modul
wird nun durch die seitlichen Führungsnuten zentriert. Schieben Sie das
Modul vorsichtig weiter in das Gehäuse, bis es plan anliegt.

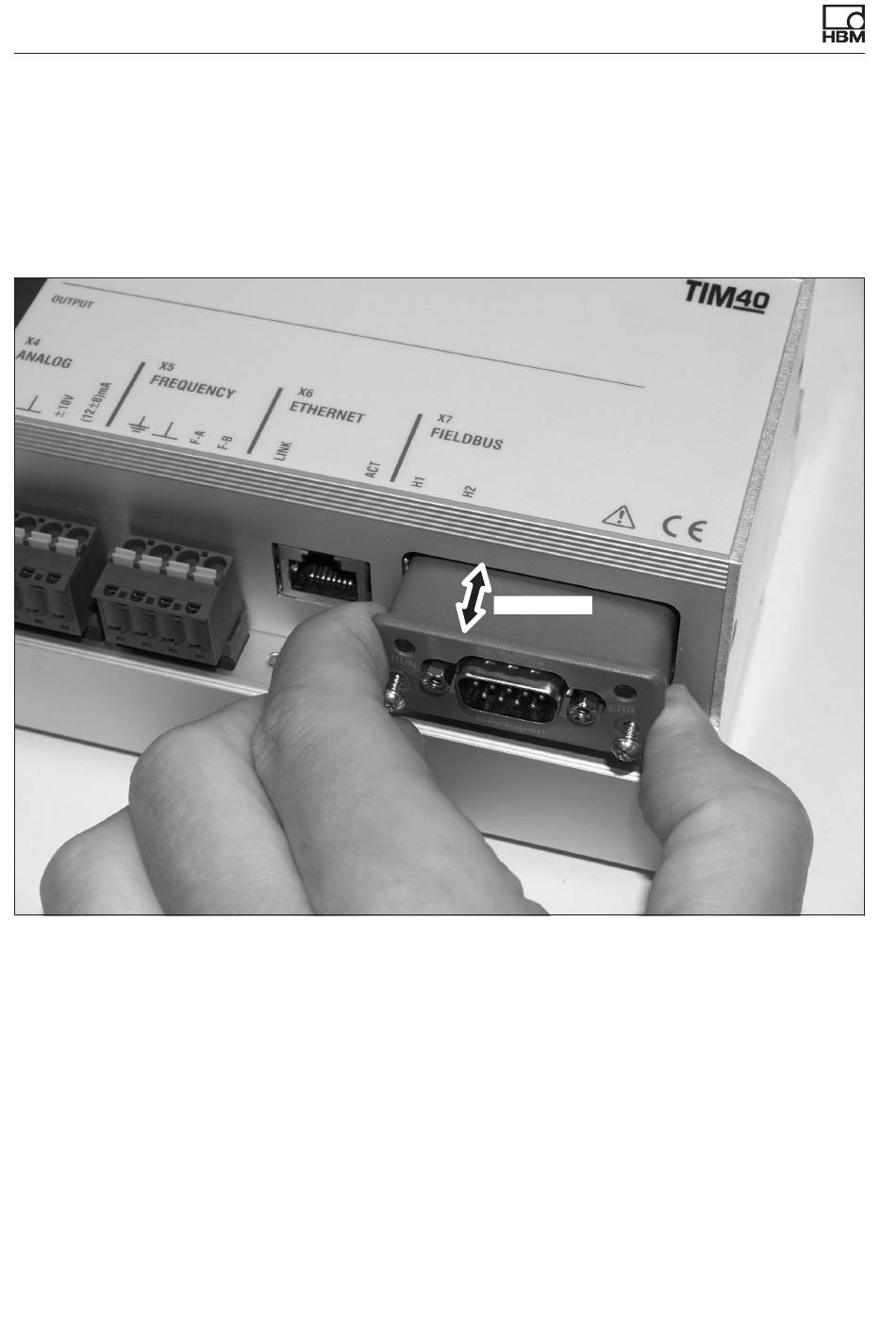

Abb. 8.3
Modul montieren
►
Ziehen Sie die beiden Befestigungsschrauben fest (Torx
20
A02589_04_G00_00 HBM: public
ca. 1 cm
®
8; 0,25 N·m).
TIM40
