Aufbau und Wirkungsweise
TIM40
Drehmoment‐Schnitt
stellenmodul
TP1
T40-TMC
1...3000 Hz
Eingang
X3
TP2
1...3000 Hz

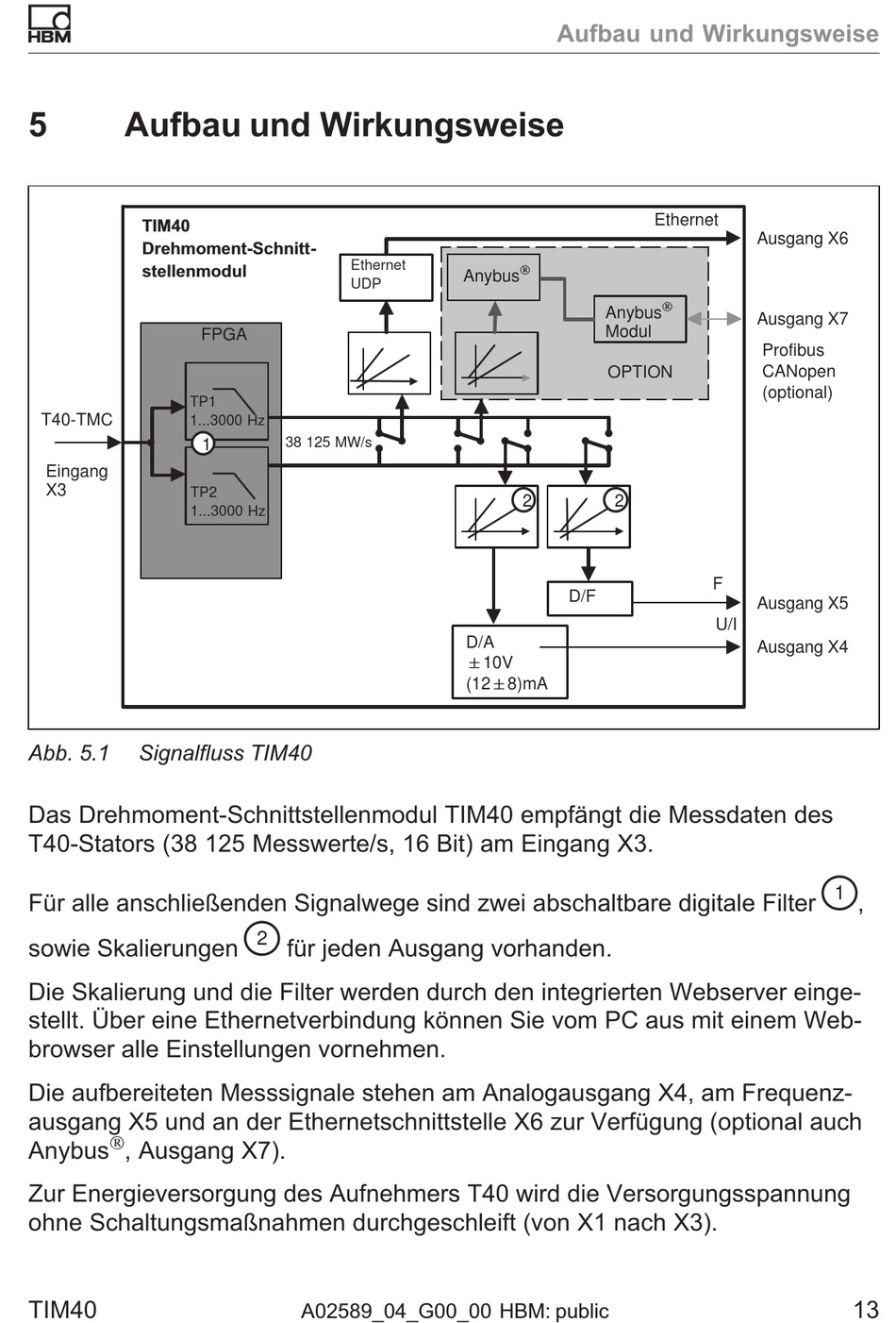

Abb. 5.1
Signalfluss TIM40
Das Drehmoment‐Schnittstellenmodul TIM40 empfängt die Messdaten des
T40‐Stators (38 125 Messwerte/s, 16 Bit) am Eingang X3.
Für alle anschließenden Signalwege sind zwei abschaltbare digitale Filter
sowie Skalierungen
Die Skalierung und die Filter werden durch den integrierten Webserver einge
stellt. Über eine Ethernetverbindung können Sie vom PC aus mit einem Web
browser alle Einstellungen vornehmen.
Die aufbereiteten Messsignale stehen am Analogausgang X4, am Frequenz
ausgang X5 und an der Ethernetschnittstelle X6 zur Verfügung (optional auch
®
Anybus
, Ausgang X7).
Zur Energieversorgung des Aufnehmers T40 wird die Versorgungsspannung
ohne Schaltungsmaßnahmen durchgeschleift (von X1 nach X3).
TIM40
Ethernet
UDP
FPGA
38 125 MW/s
1
2
für jeden Ausgang vorhanden.
A02589_04_G00_00 HBM: public
Aufbau und Wirkungsweise
®
Anybus
Anybus
Modul
OPTION
2
2
D/F
D/A
"10V
(12"8)mA
Ethernet
Ausgang X6
®
Ausgang X7
Profibus
CANopen
(optional)
F
Ausgang X5
U/I
Ausgang X4
1
,
13
