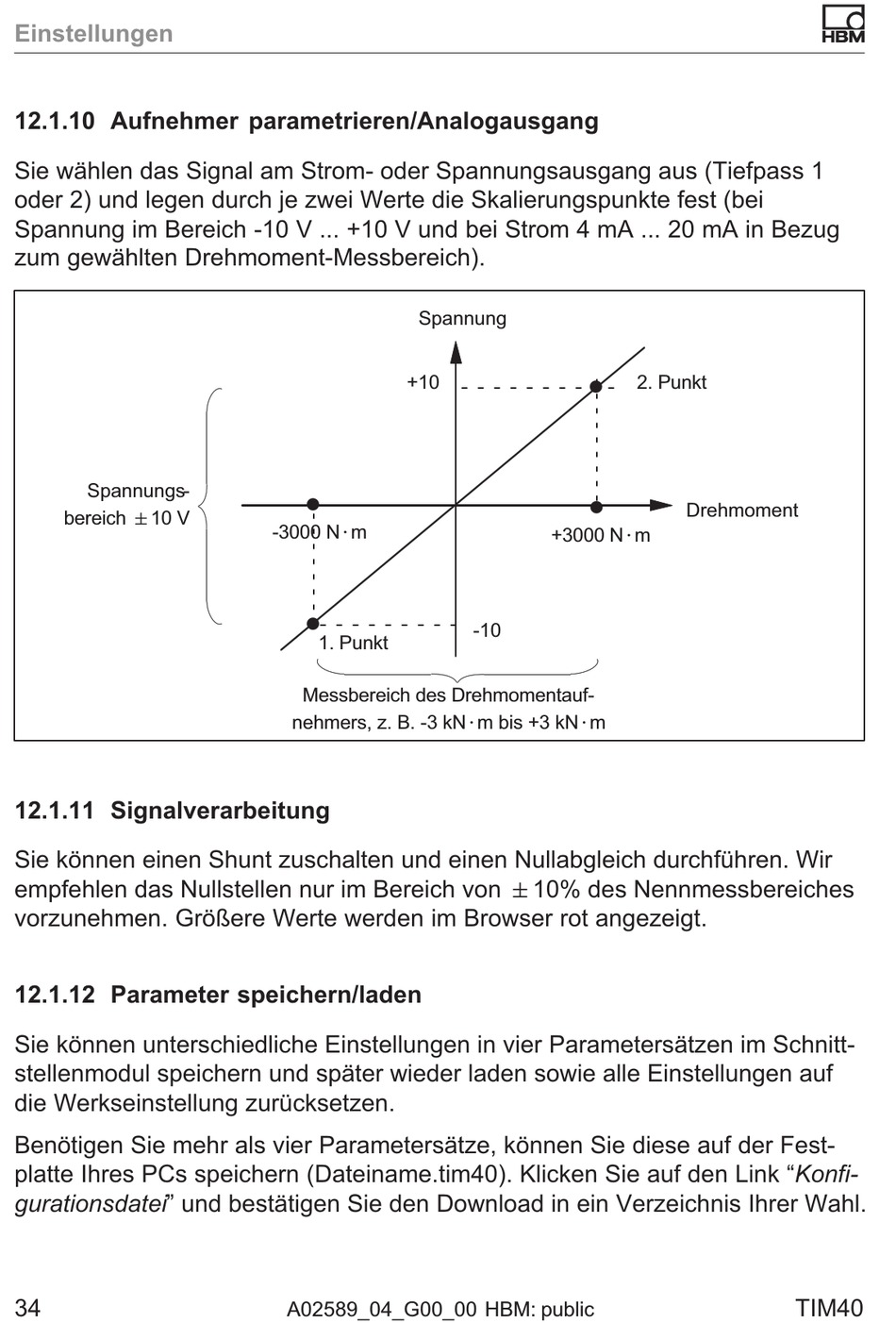

12.1.10 Aufnehmer parametrieren/Analogausgang

Sie wählen das Signal am Strom‐ oder Spannungsausgang aus (Tiefpass 1
oder 2) und legen durch je zwei Werte die Skalierungspunkte fest (bei
Spannung im Bereich -10 V ... +10 V und bei Strom 4 mA ... 20 mA in Bezug
zum gewählten Drehmoment‐Messbereich).
Spannung
2. Punkt
+10
Spannungs­
Drehmoment
bereich "10 V
-3000 N@m
+3000 N@m
-10
1. Punkt
Messbereich des Drehmomentauf­
nehmers, z. B. -3 kN@m bis +3 kN@m

12.1.11 Signalverarbeitung

Sie können einen Shunt zuschalten und einen Nullabgleich durchführen. Wir
empfehlen das Nullstellen nur im Bereich von "10% des Nennmessbereiches
vorzunehmen. Größere Werte werden im Browser rot angezeigt.

12.1.12 Parameter speichern/laden

Sie können unterschiedliche Einstellungen in vier Parametersätzen im Schnitt­
stellenmodul speichern und später wieder laden sowie alle Einstellungen auf
die Werkseinstellung zurücksetzen.
Benötigen Sie mehr als vier Parametersätze, können Sie diese auf der Fest­
platte Ihres PCs speichern (Dateiname.tim40). Klicken Sie auf den Link "Konfi­
gurationsdatei" und bestätigen Sie den Download in ein Verzeichnis Ihrer Wahl.
34
TIM40
A02589_04_G00_00 HBM: public
