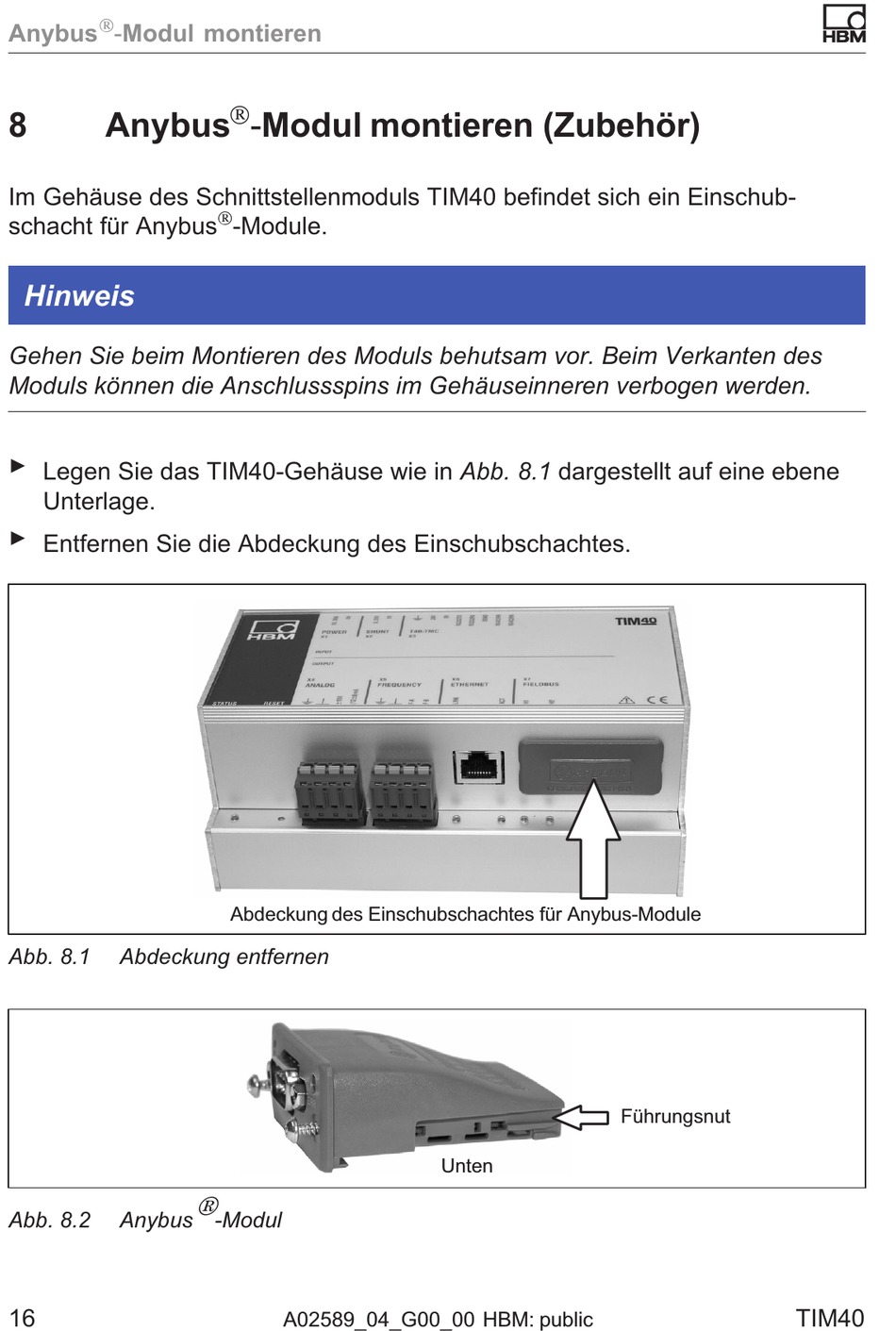

Anybus
‐Modul montieren
8
Anybus
Im Gehäuse des Schnittstellenmoduls TIM40 befindet sich ein Einschub
schacht für Anybus
Hinweis
Gehen Sie beim Montieren des Moduls behutsam vor. Beim Verkanten des
Moduls können die Anschlussspins im Gehäuseinneren verbogen werden.
►
Legen Sie das TIM40‐Gehäuse wie in Abb. 8.1 dargestellt auf eine ebene
Unterlage.
►
Entfernen Sie die Abdeckung des Einschubschachtes.
Abb. 8.1
Abdeckung entfernen
Abb. 8.2
Anybus
16
®
‐Modul montieren (Zubehör)
®
‐Module.
Abdeckung des Einschubschachtes für Anybus‐Module
[
‐Modul
A02589_04_G00_00 HBM: public
Unten
Führungsnut
TIM40
