Montage
6
Montage
Das Schnittstellenmodul TIM40 wird auf einer Hutschiene nach DIN EN 60715
montiert. Eine Feder auf der Rückseite sichert das Gehäuse in seiner Position.

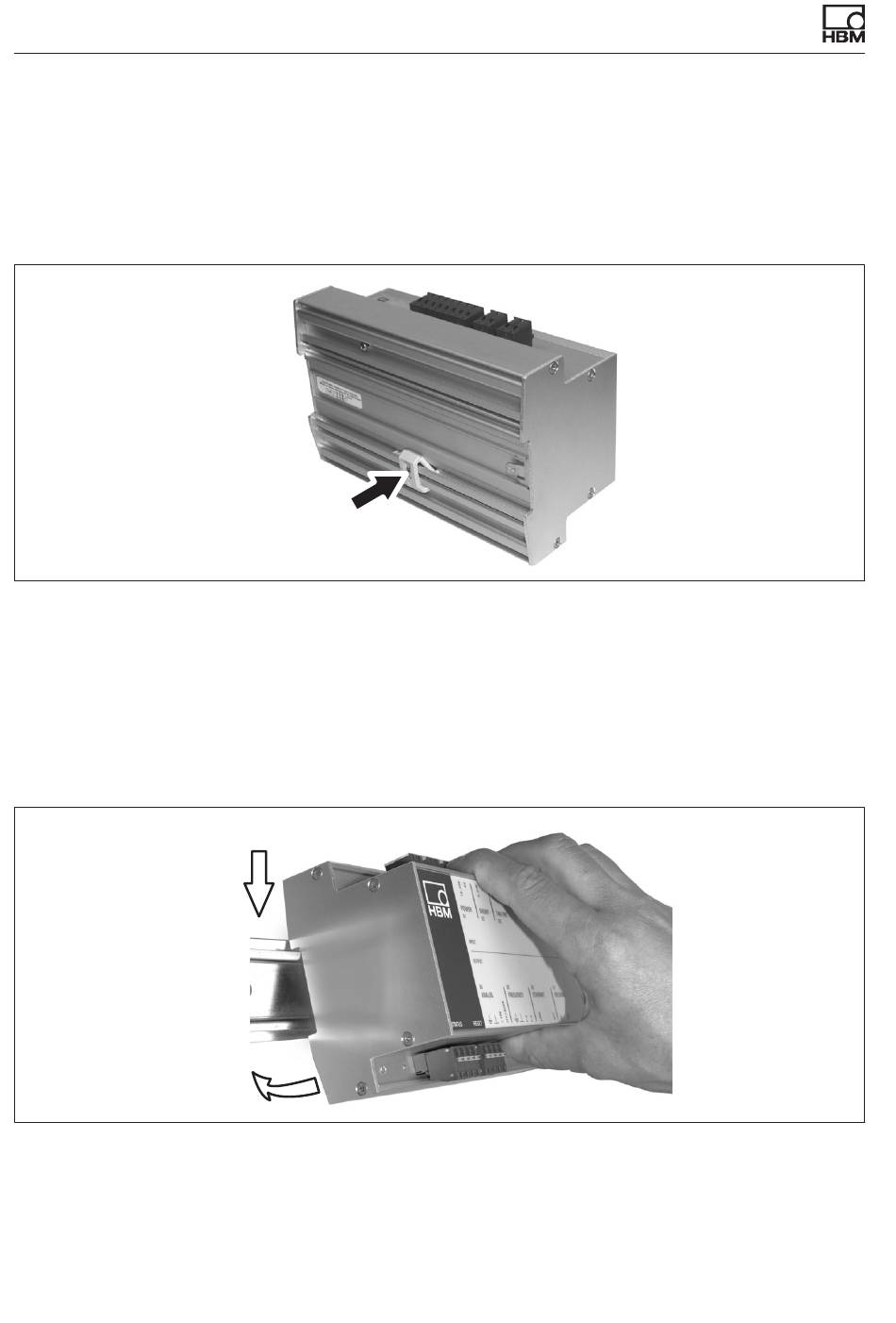

Abb. 6.1
Gehäuserückseite
►
Haken Sie das Schnittstellenmodul in die obere Führung der Hutschiene
ein.
►
Drücken Sie das Gehäuse gegen die Hutschiene, bis die Feder in die un
tere Führung einrastet.
Abb. 6.2
Montage auf einer Hutschiene
14
Feder
1.
2.
A02589_04_G00_00 HBM: public
TIM40
