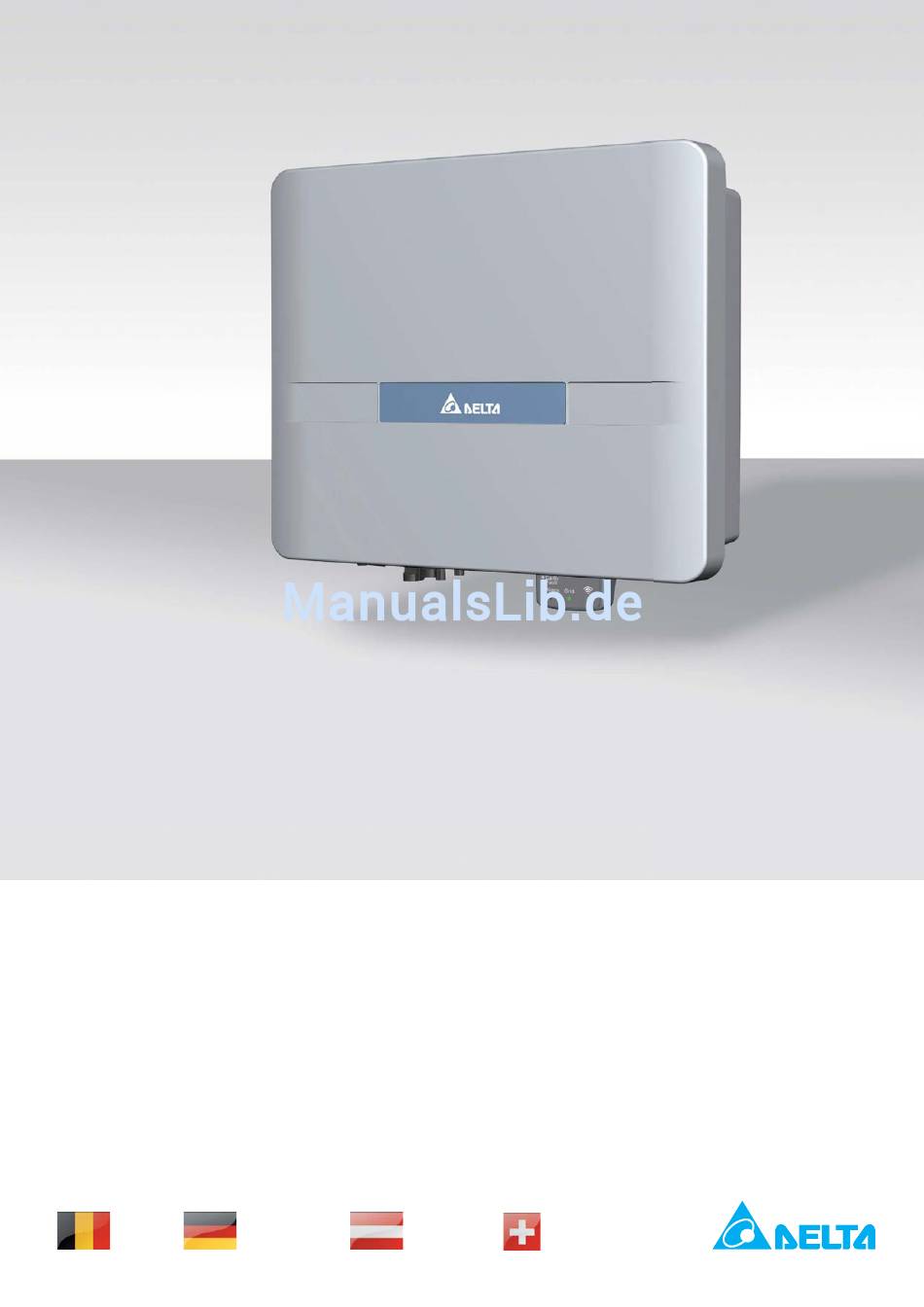

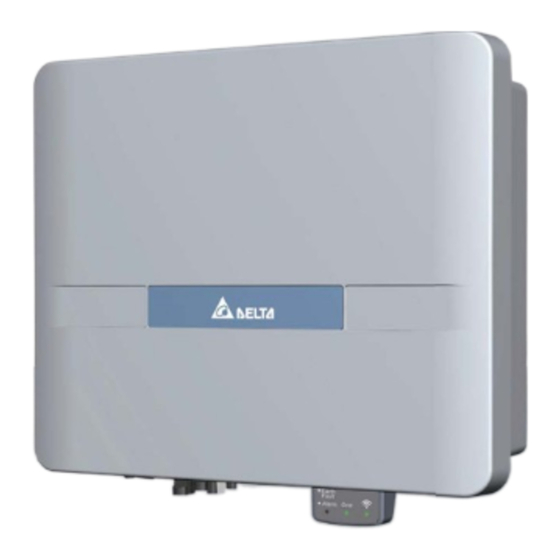

- Seite 1 Installationskurzanleitung RPI H3 Flex (H3_210) Belgien Deutschland Österreich Schweiz...
-
Seite 2: Inhaltsverzeichnis
Diese Installationskurzanleitung gilt für folgende Wechsel- © Copyright – Delta Energy Systems (Germany) GmbH – Alle richtermodelle: Rechte vorbehalten. ● RPI H3_210 (Delta-Teilenummer RPI302RH210000) Dieses Handbuch ist für die Verwendung durch Installateure bestimmt. Die in diesem Handbuch enthaltenen Informationen dürfen nicht... -
Seite 3: Grundlegende Sicherheitsanweisungen
Spannung an. weisungen und Arbeitsanweisungen dieses Handbuchs Wenn Licht auf die Solarmodule fällt, beginnen installiert und betrieben werden. Delta Energy Systems ist diese sofort, Strom zu erzeugen. Dies passiert nicht für Schäden verantwortlich, die dadurch entstehen, auch, wenn das Licht nicht direkt auf die Solar- dass die Sicherheitsanweisungen und Arbeitsanweisungen module fällt. -
Seite 4: Lieferumfang
Bild / Beschreibung Wieland RST25I3S (96.031.4154.3) Wechselrichter AC-Stecker Installationskurzan- leitung und Grund- Montageplatte legende Sicher- heitsanweisungen Installationskurzanleitung RPI H3 Flex (H3_211) Belgien Deutschland Österreich Schweiz Multi-Contact MC4 für DC– für Multi-Contact MC4 für DC+ für 4/6 mm (32.0016P0001-UR) 4/6 mm (32.0017P0001-UR) -
Seite 5: Komponenten Des Wechselrichters
Komponenten des Wechselrichters AC-Anschluss (Netz) DC-Anschlüsse (Solarmodule) Bedienfeld mit Wi-Fi-Modul DC-Trennschalter für Solarmodule Bügel zum Einhängen in die Montageplatte Montageloch zur Befestigung an der Wand Installationskurzanleitung für Wechselrichter H3_210 V1 EU DE 5013254200 00 2017-09-27... -
Seite 6: Informationen Auf Dem Typenschild
Komponenten des Wechselrichters Bedienfeld Rote LED. Isolations- arth Blinkt bei Fehler E34 Isolationsfeh- fehler / ault ler. Fehler larm Leuchtet bei anderen Fehlern. Grüne LED. Blinkt, während der Wechselrichter Netz hochfährt. Leuchtet, wenn der Wechselrichter mit dem Netz verbunden ist. Leuchtet, wenn das Wi-Fi-Modul Wi-Fi Daten überträgt. -
Seite 7: Installation Planen
Montageort des Wechselrichters ► Den Wechselrichter so anbringen, dass die LED-Anzeigen auf dem Bedienfeld ohne Probleme erkannt werden. ► Der Wechselrichter wird über die Delta-App „MyDelta- Solar“ eingerichtet. Zwischen dem Wechselrichters und Ihrem Mobilgerät muss eine Direktverbindung (peer-to- peer) über Wi-Fi möglich sein. Deshalb darauf achten, dass keine abschirmenden Objekte die Wi-Fi-Verbindung stören. - Seite 8 Installation planen Ausrichtung bei der Montage ► Den Wechselrichter senkrecht montieren. Montageabstände und Luftzirkulation >30 cm >30 cm >30 cm ► Für ausreichende Luftzirkulation sorgen. Warme Luft muss nach oben entweichen können. Um jeden Wechselrichter genügend Platz lassen. ► Wechselrichter nicht direkt übereinander installieren, da- mit sich die Wechselrichter nicht gegenseitig aufwärmen.
-
Seite 9: Abmessungen
Abmessungen 20.5 145.5 44.5 Installationskurzanleitung für Wechselrichter H3_210 V1 EU DE 5013254200 00 2017-09-27... -
Seite 10: Wechselrichter Montieren
Wechselrichter montieren 1. Die Montageplatte mit 6 M6-Schrauben und Unterleg- scheiben an der Wand oder dem Montagesystem befesti- gen. 2. Den Wechselrichter in die Montageplatte einhängen. 3. Die Bohrung für das Montageloch an der Unterseite des Wechselrichters anzeichnen und den Wechselrichter wieder abhängen. - Seite 11 Wechselrichter montieren 4. Das Loch bohren. 5. Den Wechselrichter wieder einhängen und unten fest- schrauben. 6. Das Erdungskabel am Wechselrichter anschrauben. Mutter, Federring, Unterlegscheibe und Zahnscheibe sind schon am Wechselrichter montiert. 7. Eine Durchgangsprüfung des Erdungsanschlusses durch- führen. Wenn keine ausreichende leitende Verbindung vorliegt, den Lack vom Wechselrichtergehäuse unter der Zahnscheibe abkratzen, um einen besseren elektrischen Kontakt zu erhalten.
-
Seite 12: Netz (Ac) Anschließen
Spannungsabfall erfüllt damit die Anforderungen nach DIN VDE 0100-712. – Leistungsverluste im Kabel Mögliche Fehlerereignisse wurden von Delta in Übereinstim- ► Die in Ihrem Land geltenden Installationsvorschriften für mung mit den aktuell geltenden Installationsnormen untersucht. AC-Kabel befolgen. Die Untersuchungen haben ergeben, dass keine Gefahren ►... - Seite 13 Netz (AC) anschließen 1. Die Isolierung von dem Kabel und den Drähten entfernen. 25 mm Die Drahtenden nicht verdrillen, da sich dadurch die Kon- taktfläche mit den Aderendhülsen reduziert. 8 mm 8 mm 30 mm (PE) 2. Die Aderendhülsen auf die Drahtenden stecken und an- crimpen.
- Seite 14 Netz (AC) anschließen ACHTUNG = PE Beim Anschließen des AC-Kabels an den AC-Stecker die Phasenbelegung beachten. Eine falsche Verdrahtung kann den Wech- selrichter zerstören. 6. Die Drähte des AC-Kabels in die Anschlüsse des Buch- seneinsatzes schieben und fest anziehen (Drehmoment 0,8 bis 1,0 Nm).
- Seite 15 Netz (AC) anschließen 8. Die Mutter am Gehäuse festschrauben. 9. Den AC-Stecker in den AC-Anschluss des Wechselrichters stecken. þ Die Arbeiten am AC-Anschluss sind abgeschlossen. Installationskurzanleitung für Wechselrichter H3_210 V1 EU DE 5013254200 00 2017-09-27...
-
Seite 16: Solarmodule (Dc) Anschließen
Solarmodule (DC) anschließen GEFAHR Elektrischer Stromschlag An den DC-Anschlüssen des Wechselrichters liegt potenziell lebensgefährliche Spannung an. Wenn Licht auf die Solarmodule fällt, beginnen diese sofort, Strom zu erzeugen. Dies passiert auch, wenn das Licht nicht direkt auf die Solar- module fällt. ►... - Seite 17 Solarmodule (DC) anschließen 1. Für DC+ ein rotes Kabel benutzen, für DC– ein schwarzes Kabel. Mit einem Spannungsmessgerät die Polarität prüfen. 2. Den DC-Trennschalter in die Position OFF (AUS) drehen. 3. Die Dichtungskappen von den DC-Anschlüssen entfernen und aufbewahren. Bei unbenutzten DC-Anschlüssen die Dichtungskappen nicht entfernen.
-
Seite 18: Wi-Fi-Kommunikation Einrichten
Die Kommunikation zwischen Wechselrichter und Mobil- gerät erfolgt ausschließlich durch eine Wi-Fi-Direktverbindung (peer-to-peer). Es kann immer nur ein Mobilgerät mit dem Wechselrichter verbunden sein. Dafür gibt es von Delta eine spezielle App für iOS und Android (Windows Mobile wird nicht unterstützt). -
Seite 19: Wechselrichter Über App Einrichten
Wechselrichter über App einrichten Um den Wechselrichter über die App einrichten zu können, muss der Wechselrichter mit AC- Spannung versorgt sein. 1. Sicherstellen, dass die Wi-Fi-Kommunikation zwischen Mobilgerät und Wechselrichter funktioniert, siehe „Wi-Fi- Kommunikation einrichten“, S. 18. 2. Die App „MyDeltaSolar“ öffnen. Der Startbildschirm der App wird angezeigt. - Seite 20 Wechselrichter über App einrichten 5. Für Deutschland den Eintrag Germany LV (Deutschland Niederspannung nach VDE AR-N 4105) auswählen. → In den Installationseinstellungen wird unter Country (Land) jetzt Germany LV angezeigt. 6. Um die Installationseinstellungen zu speichern, auf die Schaltfläche Set (Übernehmen) tippen. Die Installationseinstellungen sind gespeichert.
- Seite 21 Wechselrichter über App einrichten 8. Den DC-Trennschalter in die Position ON (EIN) drehen. → Der Wechselrichter startet und synchronisiert sich mit dem Netz. Dabei blinkt die LED G → Sobald der Wechselrichter mit dem Netz verbunden ist, leuchtet die LED G dauerhaft.
-
Seite 22: Technische Daten
Technische Daten Eingang (DC) RPI H3_210 Empfohlene maximale PV-Leistung 3600 W Nennleistung 3000 W Maximale Leistung 3000 W Eingangsspannungsbereich 30 ... 550 V Maximale Eingangsspannung 600 V Nennspannung 350 V Einschaltspannung 35 V MPP-Eingangsspannungsbereich 100 ... 550 V MPP-Eingangsspannungsbereich mit maximaler Leistung 290 ... - Seite 23 10 kg Kühlung Natürliche Konvektion AC-Anschlusstyp Wieland RST25I3S (96.031.4154.3) DC-Anschlusstyp Multi-Contact MC4 Kommunikationsschnittstellen Wi-Fi Allgemeine Spezifikationen RPI H3_210 Delta Modellnummer RPI H3_210 Delta Teilenummer RPI302H210000 Maximaler Wirkungsgrad 97,5% EU-Wirkungsgrad 97,0% Betriebstemperaturbereich -25 ... +60 °C Betriebstemperaturbereich ohne Abregelung -25 ... +40 °C Lagertemperaturbereich -25 ...
-
Seite 24: Kundendienst Europa
Andere europäische Länder support.europe@solar-inverter.com +49 7641 455 549 5013254200 00 © Copyright – Delta Energy Systems (Deutschland) GmbH – Alle Rechte vorbehalten. Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Installationskurzanleitung für Wechselrichter H3_210 V1 EU DE 5013254200 00 2017-09-27.
