Planmeca ProOne Bedienungsanleitung Seite 110

14 Einstellungen
106 Planmeca ProOne

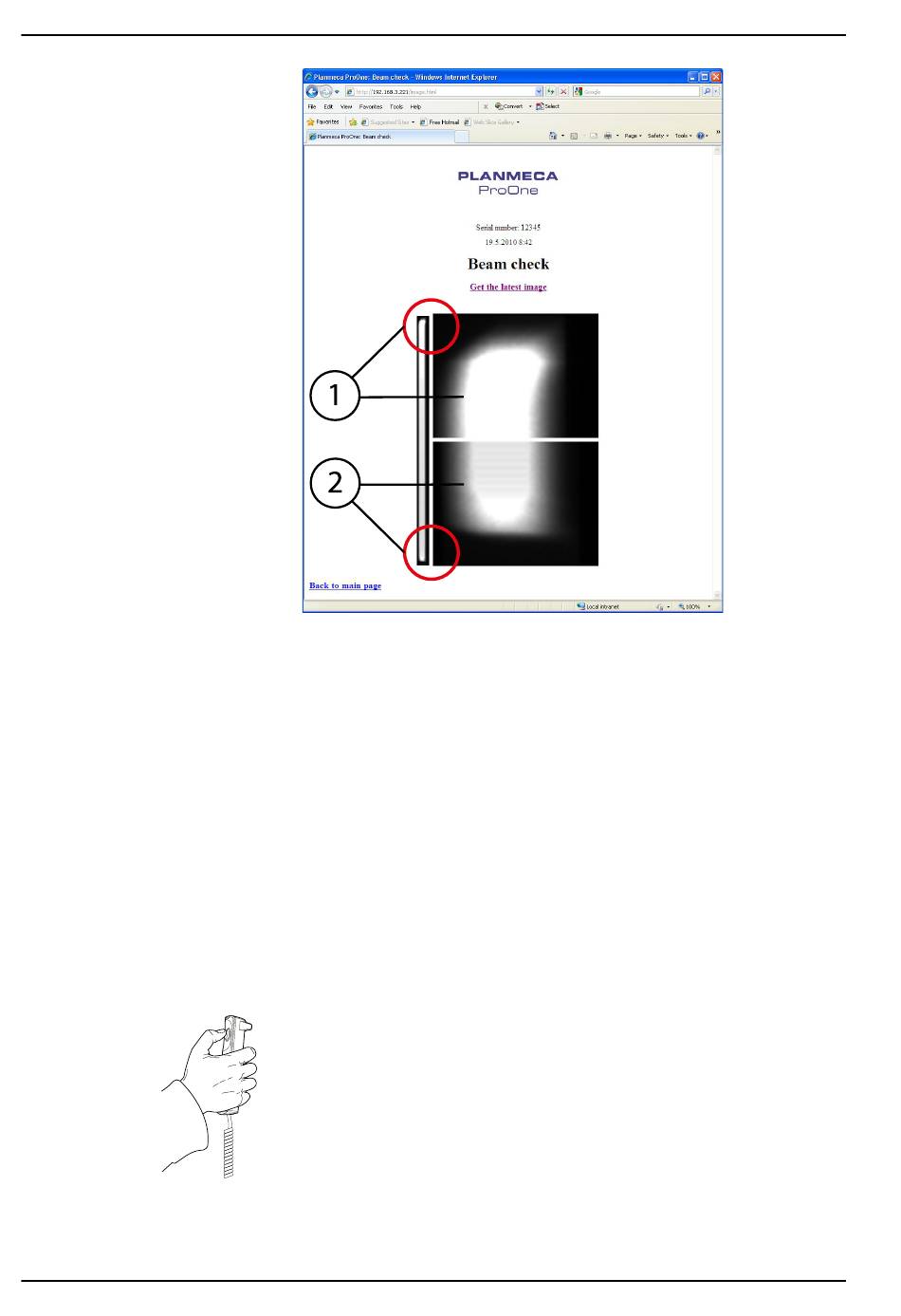

1 Detailansicht des oberen Bereichs der Aufnahme
2 Detailansicht des unteren Bereichs der Aufnahme
Das Strahlenbündel (weißer Bereich im Bild) muss sich innerhalb des
aktiven Bereichs des Sensors (schwarzer Bereich im Bild) befinden. Das
weiße Strahlenbündel muss also auf allen vier Seiten schwarz umrandet
sein. Im Idealfall befindet sich das weiße Strahlenbündel genau in der
Mitte des schwarzen Bereichs (sowohl vertikal als auch horizontal).
HINWEIS
Wenn ein Teil des Strahlenbündels außerhalb des aktiven
Sensorbereichs liegt, muss der Röntgenstrahl von einem qualifizierten
Servicetechniker neu eingestellt und der Sensor neu kalibriert werden.
Wenden Sie sich an Ihren Servicetechniker.
Machen Sie nun eine Strahlenfeldkontrollaufnahme für die Kinder-
Kollimation. Im Display Strahlenfeldkontrolle (P2520) drücken Sie die
Schaltfläche im Kollimationsfeld, und wählen Sie im folgenden Display
die Option Kind.
Machen Sie eine Aufnahme. Drücken und halten Sie den Auslöseknopf
während der Aufnahme gedrückt.
VORSICHT
Sobald der Auslöseknopf betätigt wird, wird Strahlung erzeugt. Schützen
Sie sich vor Streustrahlung.
Klicken Sie im Bildschirm auf den Link Neuestes Bild aufrufen, um das
Strahlenfeldkontrollbild anzuzeigen.
Das Strahlenfeldkontrollbild für die Kinder-Kollimation wird auf dem
Bildschirm des Webbrowsers angezeigt.
Bedienungsanleitung
