Typ 8791 REV.2
Pneumatischer Anschluss
Bei doppeltwirkenden Antrieben (Steuerfunktion I):
→ Arbeitsanschlüsse A1 und A2 mit den jeweiligen Kammern
des doppeltwirkenden Antriebs verbinden.
Sicherheitsendlagen siehe Kapitel „9.3 Sicherheitsendlagen".
Wichtige Information für einwandfreies Regelverhalten!
Damit das Regelverhalten im oberen Hubbereich aufgrund
zu kleiner Druckdifferenz nicht stark negativ beeinflusst
wird
▶ Den anliegenden Versorgungsdruck mindestens 0,5...1 bar
über dem Druck halten, der erforderlich ist um den pneu-
matischen Antrieb in Endstellung zu bringen.
Bei größeren Schwankungen sind die mit der Funktion
X.TUNE eingemessenen Reglerparameter nicht optimal.
▶ Die Schwankungen des Versorgungsdrucks während des
Betriebs möglichst gering halten (max. ±10 %).
9.3
Sicherheitsendlagen
Die Sicherheitsendlagen nach Ausfall der elektrischen Hilfsen-
ergie ist vom fluidischen Anschluss des Antriebs an die Arbeits-
anschlüsse A1 oder A2 abhängig.
9.3.1 Einfachwirkende Antriebe
Antriebsart
elektrischen
Hilfsenergie
→ Anschluss
up
down
→ Anschluss
Steuerfunktion A
→ Anschluss
up
down
→ Anschluss
Steuerfunktion B

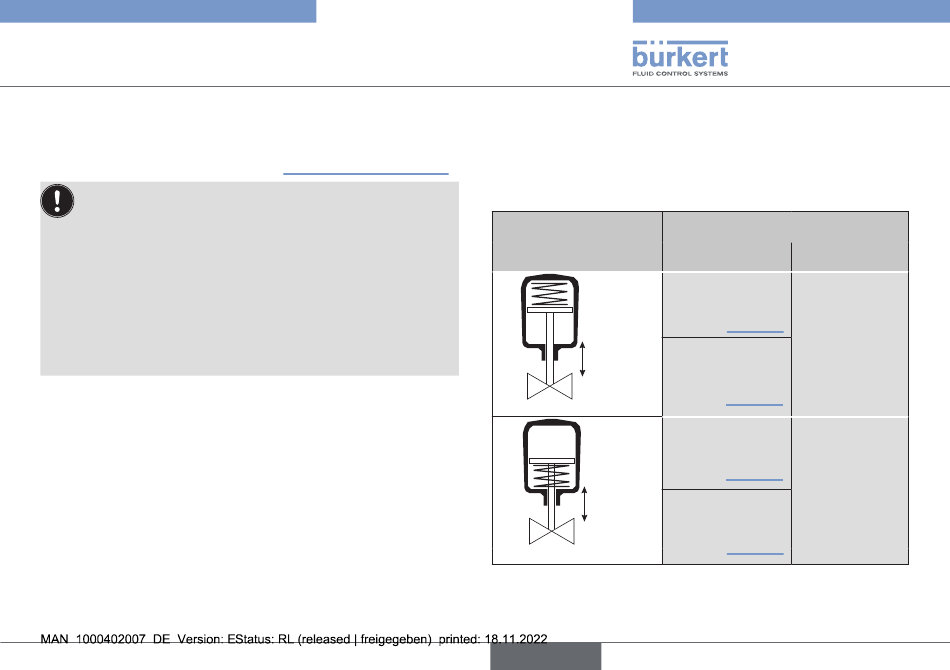

Tab. 10: Sicherheitsendlagen, einfachwirkende Antriebe
deutsch
Sicherheitsendlagen nach Ausfall
der
pneumatischen
Hilfsenergie
univ.
down
Luftleistung:
down
nach „Bild 18"
up
kleine
Luftleistung:
nach „Bild 19"
nicht definiert
univ.
up
Luftleistung:
up
nach „Bild 18"
down
kleine
Luftleistung:
nach „Bild 19"
nicht definiert
63
