Der Abstand des Mitnehmerstifts von der Achse sollte
gleich dem Antriebshub sein. Dadurch ergibt sich der ideale
Schwenkbereich des Hebels von 60° (siehe „Bild 9").
Drehbereich des Wegaufnehmers:
Der maximale Drehbereich des Wegaufnehmers beträgt
180°.
Schwenkbereich des Hebels:
Um sicherzustellen dass der Wegaufnehmer mit guter
Auflösung arbeitet, muss der Schwenkbereich des Hebels
zwischen 30° und 120° betragen.
Die auf dem Hebel aufgedruckte Skala ist nicht relevant.
56
Maximaler Schwenk-
bereich des Hebels

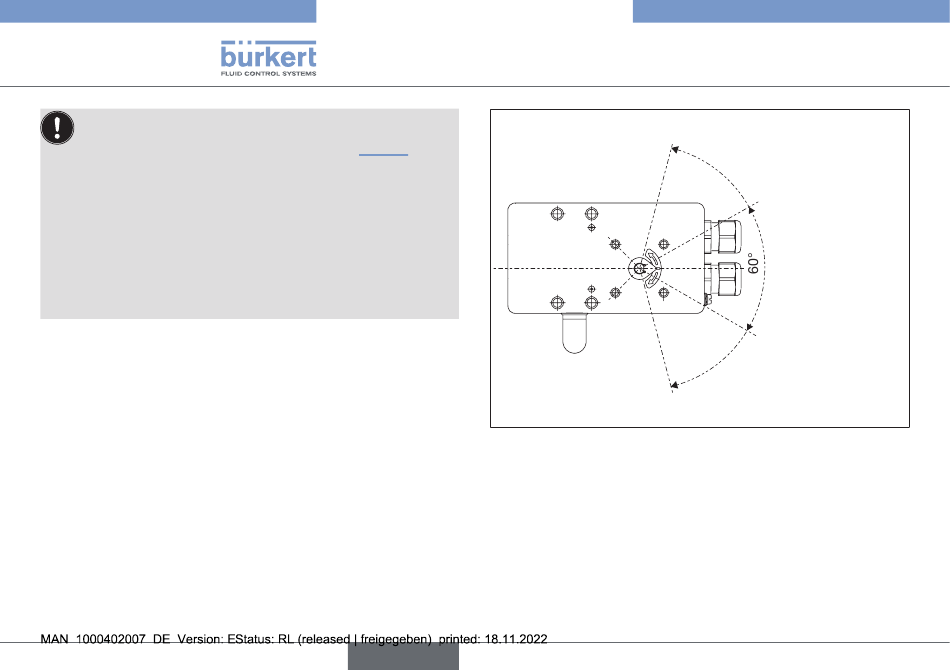

Bild 9:
Schwenkbereich des Hebels
→ Hebel auf die Achse des Positioners stecken und fest-
schrauben (
deutsch
Typ 8791 REV.2
Anbau und Montage
120°
⑰
⑲
und
).
Schwenkbereich des
Hebels
Ideal: 60°
Minimal: 30°
Maximal: 120°
