Typ 8791 REV.2
Anbau und Montage
8.4
Remote-Betrieb mit externem
Wegaufnehmer
Bei dieser Ausführung besitzt der Positioner keinen Wegauf-
nehmer in Form eines Drehwinkelsensors, sondern einen externen
Remote-Sensor.
Der Remote-Sensor Typ 8798 wird über eine serielle, digitale
Schnittstelle angeschlossen.
8.4.1 Befestigungszubehör
Für die Befestigung des Positioners im Remote-Betrieb gibt es
zwei Möglichkeiten (siehe „Bild 16").
Montage auf eine Norm-
schiene
Halter für Normschienen-
montage
Bestellnummer 675702

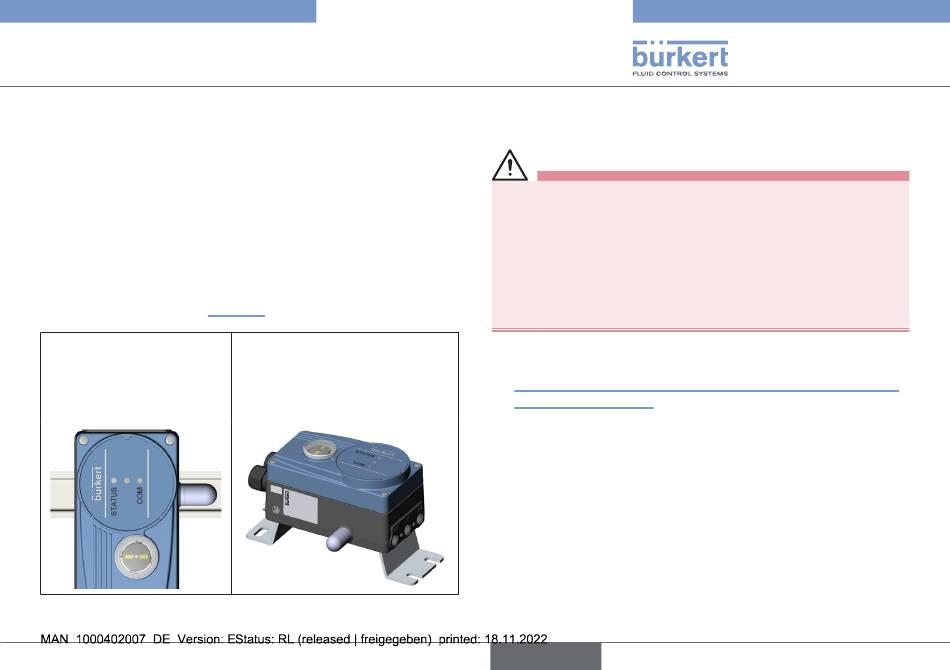

Bild 16: Befestigungsarten im Remote-Betrieb
Wandmontage
Bügel für Wandmontage
Bestellnummer 675715
8.4.2 Anschluss und Inbetriebnahme des
Remote-Sensors Typ 8798
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Inbetriebnahme.
▶ Die Inbetriebnahme darf nur autorisiertes Fachpersonal mit
geeignetem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf.
▶ Anlage gegen unbeabsichtigtes Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf
gewährleisten.
→ Die 4 Adern des Sensorkabels an die dafür vorgesehenen
Schraubklemmen des Positioners anschließen (siehe Kapitel
„10.3.5 Klemmenbelegung für externen Wegaufnehmer (nur
Remote-Ausführung)").
→ Remote-Sensor an den Antrieb montieren.
Die ordnungsgemäße Vorgehensweise ist in der Kurzan-
leitung des Remote-Sensors Typ 8798 beschrieben.
→ Positioner pneumatisch mit dem Antrieb verbinden.
→ Druckluft an Positioner anschließen.
→ Versorgungspannung des Positioners einschalten.
→ Die Funktion X.TUNE ausführen.
