Typ 8791 REV.2
Inbetriebnahme
Die Anschlussbelegung der Remote-Variante finden Sie im
Kapitel „10.6"

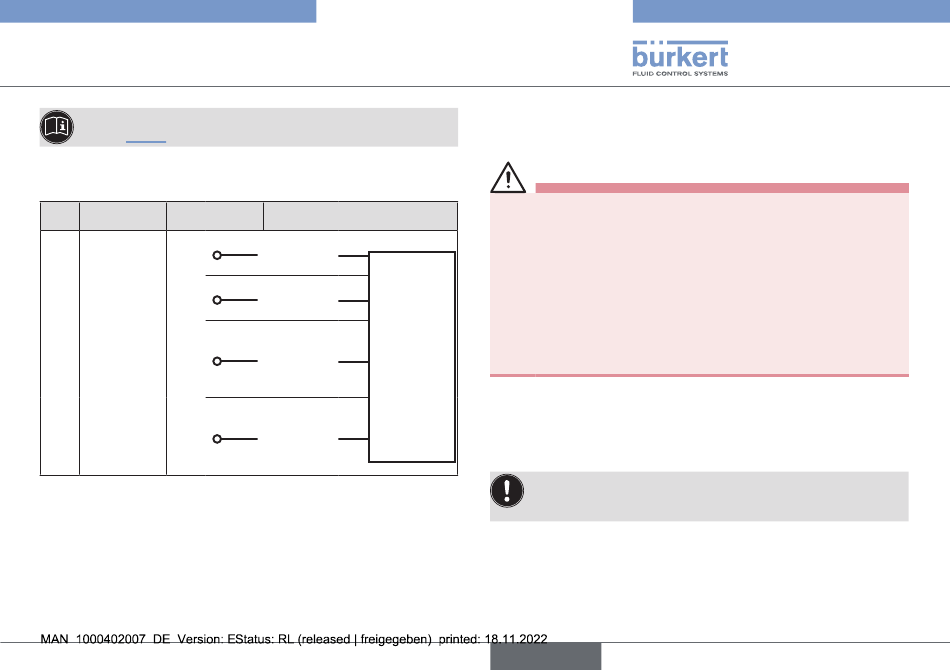

10.6 Anschlussbelegung für externen
Wegaufnehmer (Remote-Variante)
Pin
Belegung
Geräteseitig Äußere Beschaltung
Versorgung
1
S +
Sensor +
Versorgung
2
S –
Sensor –
Serielle
Schnitt-
3
A
stelle,
A-Leitung
Serielle
Schnitt-
4
B
stelle;
B-Leitung
Tab. 25: Pin-Belegung, Buchse M8, 4-polig
+
Remote
Sensor
–
Typ 8798
A-Leitung
B-Leitung
11
INBETRIEBNAHME
11.1
Sicherheitshinweise
WARNUNG!
Verletzungsgefahr bei unsachgemäßem Betrieb.
Nicht sachgemäßer Betrieb kann zu Verletzungen, sowie
Schäden am Gerät und seiner Umgebung führen.
▶ Vor der Inbetriebnahme muss gewährleistet sein, dass der
Inhalt der Bedienungsanleitung dem Bedienungspersonal
bekannt ist und vollständig verstanden wurde.
▶ Die Sicherheitshinweise und die bestimmungsgemäße Ver-
wendung müssen beachtet werden.
▶ Nur ausreichend geschultes Personal darf die Anlage/das
Gerät in Betrieb nehmen.
11.2
Festlegen der Grundeinstellungen
Die Grundeinstellungen des Positioners werden werkseitig
durchgeführt.
Zur Anpassung des Positioners an örtliche Bedingungen
muss nach der Installation die Funktion X.TUNE ausgeführt
werden.
deutsch
71
