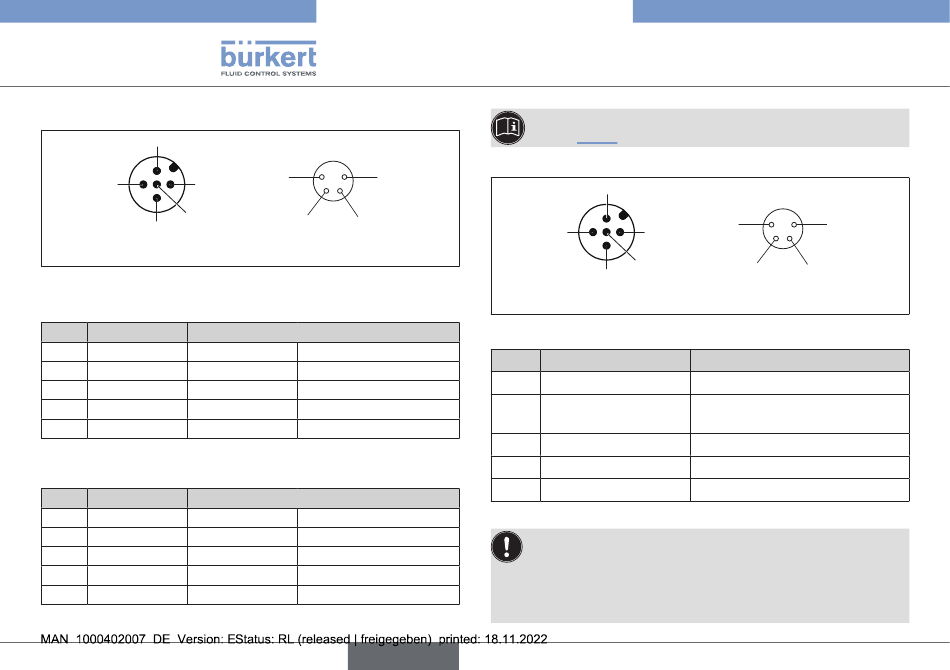

10.4 Elektrische Installation, IO-Link
2
3
1
5
4
Stecker M12 x 1, 5-polig
Bild 23: Anschlussbelegung
Anschlussbelegung Port Class A
Pin
Bezeichnung Belegung
1
L +
24 V DC
2
I/Q
NC
3
L –
0 V (GND)
4
C/Q
IO-Link
5
NC
NC
Tab. 22: Anschlussbelegung Port Class A
Anschlussbelegung Port Class B
Pin
Bezeichnung Belegung
1
L +
24 V DC
2
P24
24 V DC
3
L –
0 V (GND)
4
C/Q
IO-Link
5
N24
0 V (GND)
Tab. 23: Anschlussbelegung Port Class B
70
1
3
2
4
Buchse M8, 4-polig
(nur Remote-Variante)
Systemversorgung
Nicht belegt
Systemversorgung
Kommunikation
Nicht belegt
Systemversorgung
Aktorversorgung
Systemversorgung
Kommunikation
Aktorversorgung
deutsch
Typ 8791 REV.2
Elektrischer Anschluss
Die Anschlussbelegung der Remote-Variante finden Sie im
Kapitel „10.6"
10.5 Elektrische Installation, büS
2
3
1
5
4
Stecker M12 x 1, 5-polig
Bild 24: Anschlussbelegung
Pin
Aderfarbe
1
CAN Schild/Schirm
2
rot
3
schwarz
4
weiß
5
blau
Tab. 24: Anschlussbelegung
Bei elektrischer Installation mit büS-Netzwerk beachten:
Einen 5-poligen Rundstecker und ein geschirmtes
5-adriges Kabel verwenden.
Der Schirm ist kapazitiv über das Gerät mit der Funkti-
onserde verbunden.
1
3
2
4
Buchse M8, 4-polig
(nur Remote-Variante)
Belegung
CAN Schild/Schirm
+24 V DC ±25 %,
max. Restwelligkeit 10 %
GND / CAN_GND
CAN_H
CAN_L
