Typ 8791 REV.2
Anbau und Montage
8.2.1 Montage
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Montage.
▶ Die Montage darf nur autorisiertes Fachpersonal mit geeig-
netem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf.
▶ Anlage gegen unbeabsichtigtes Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf
gewährleisten.
Vorgehensweise:
②
→ Bügel
mit Hilfe der Klemmstücke
⑰
⑯
und Federringe
an der Antriebsspindel montieren.
2 2
16 16
17 17

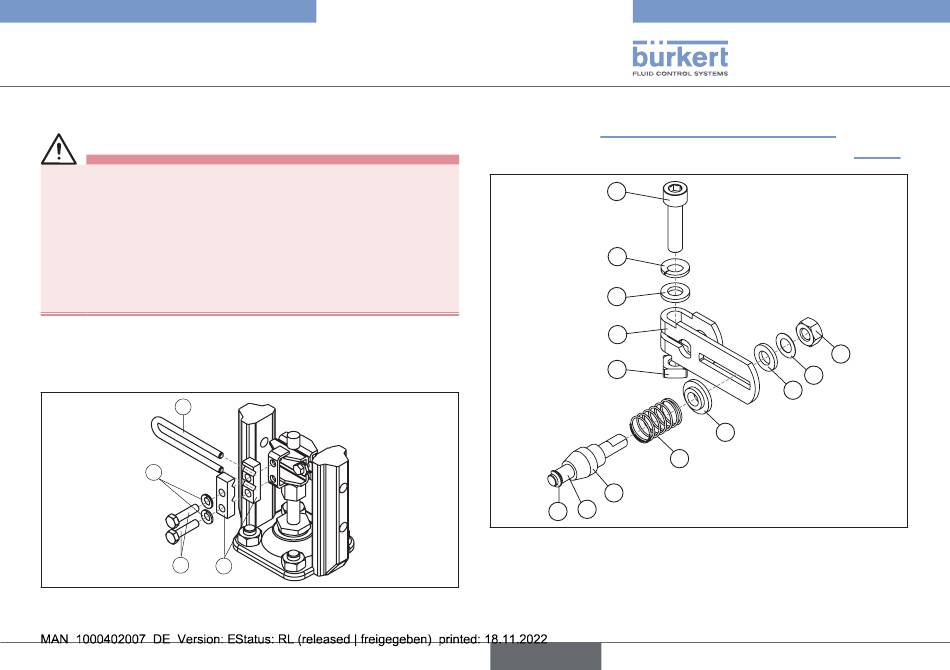

Bild 7:
Bügelmontage
③
, Sechskantschrauben
3 3
→ Kurzen oder langen Hebel entsprechend dem Hub des Antriebs
wählen (siehe „Tab. 8: Anbausatz an Schubantriebe", Nr. 6a/6b).
→ Hebel zusammenbauen (wenn nicht vormontiert) (siehe „Bild 8").
17 17
16 16
12 12
6 6
19 19
5 5
4 4
15 15
Bild 8:
Hebelmontage
deutsch
18 18
14 14
12 12
22 22
13 13
55
