Befestigung des Positioners mit Anbauwinkel bei Antrieben mit
Säulenjoch:
→ Anbauwinkel mit den U-Bolzen
⑩
ringen
und Sechkantmuttern
tigen
(siehe „Bild 12").
21
10
11
7

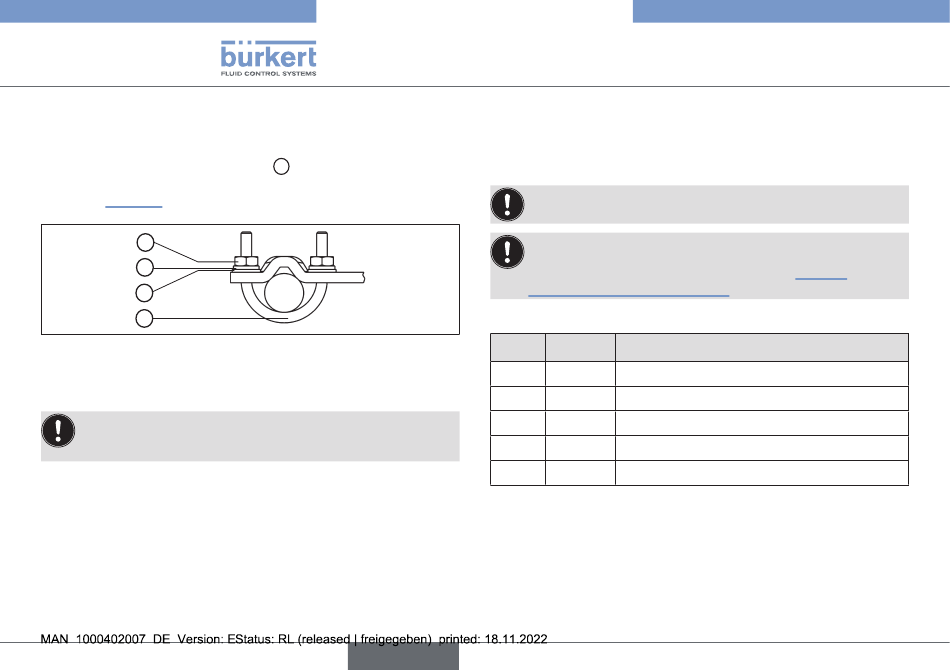

Bild 12: Positioner mit Anbauwinkel befestigen; bei Antrieben mit
Säulenjoch
8.2.3 Hebelmechanismus ausrichten
Der Hebelmechanismus kann erst dann korrekt ausge-
richtet werden, wenn das Gerät elektrisch und pneuma-
tisch angeschlossen ist.
→ Den Antrieb im Handmodus auf halben Hub fahren (entspre-
chend der Skala am Antrieb).
→ Den Positioner in der Höhe so verschieben, dass der Hebel
waagrecht steht.
→ Den Positioner in dieser Position am Antrieb fixieren.
58
⑦,
⑪,
Scheiben
Feder-
21
am Säulenjoch befes-
deutsch
Typ 8791 REV.2
Anbau und Montage
8.3
Anbau an ein Stellventil mit
Schwenkantrieb
Die Achse des im Positioner integrierten Wegaufnehmers wird
direkt an die Achse des Schwenkantriebs angekoppelt.
Die Montagebrücke kann als Zubehör unter der Bestell-
nummer 770294 von Bürkert bezogen werden.
Der Anbausatz an Schwenkantriebe kann als Zubehör
unter der Bestellnummer 787338 von Bürkert bezogen
werden. Die zugehörigen Teile sind in der „Tab. 9:
Anbausatz an Schwenkantrieb" aufgelistet.
Nr.
Stück
Benennung
1
1
Adapter
2
2
Gewindestift DIN 913 M4 x 10
3
4
Zylinderschraube DIN 933 M6 x 12
4
4
Federring B6
5
2
Sechskantmutter DIN 985, M4
Tab. 9:
Anbausatz an Schwenkantrieb
