Typ 8791 REV.2
Elektrischer Anschluss
10.3.2 Anschlussart 3-Leiter oder 4-Leiter
Einstellen mit Kommunikations-Software

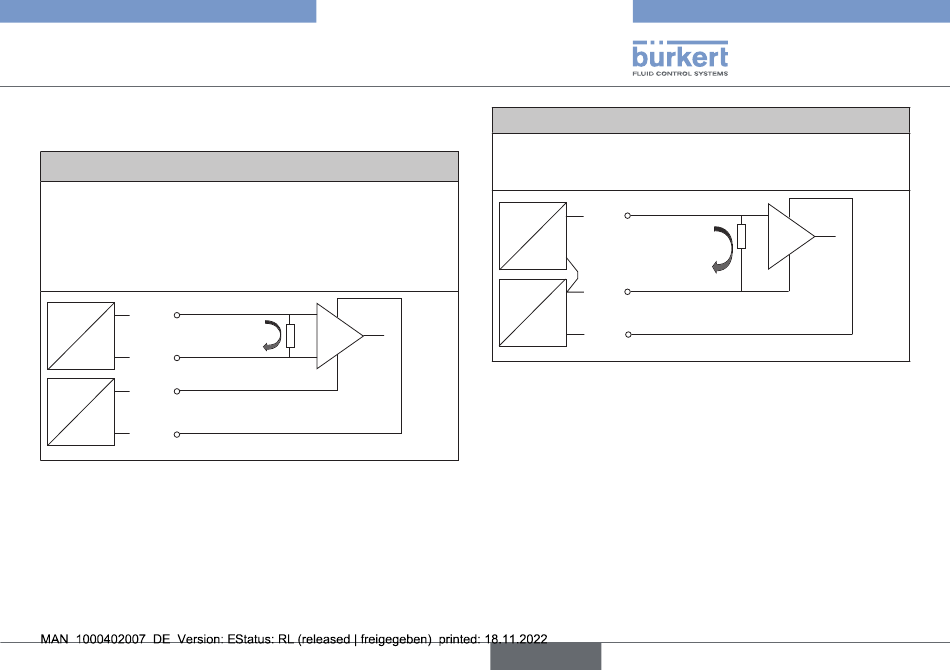

Anschlussart 4-Leiter (Werkseinstellung)
Der Sollwerteingang ist als Differenzeingang ausgeführt, d. h.
die GND-Leitungen des Sollwerteingangs und der Versor-
gungsspannung sind nicht identisch.
Hinweis: Sind die Signale GND des Sollwerteingangs und
der Versorgungsspannung miteinander verbunden, muss die
Anschlussart 3-Leiter in der Software eingestellt werden.
+
"11+"
Pin 1
0/4...20 mA
"12-"
I
Pin 2
GND
"GND"
Pin 3
+24 V DC
+
"+24V"
U
Pin 4
Tab. 15: Anschlussart 4-Leiter mit Klemmenbezeichnung bzw. Pin-Nr.
vom Rundsteckverbinder M12 8-polig
Anschlussart 3-Leiter
Der Sollwerteingang ist auf die GND-Leitung der Versorgungs-
spannung bezogen, d. h. Sollwerteingang und Versorgungs-
spannung haben eine gemeinsame GND-Leitung.
+
"11+"
Pin 1
0/4...20 mA
I
GND
"GND"
Pin 3
+24 V DC
+
U
"+24V"
Pin 4
Tab. 16: Anschlussart 3-Leiter mit Klemmenbezeichnung bzw. Pin-Nr.
vom Rundsteckverbinder M12 8-polig
deutsch
67
