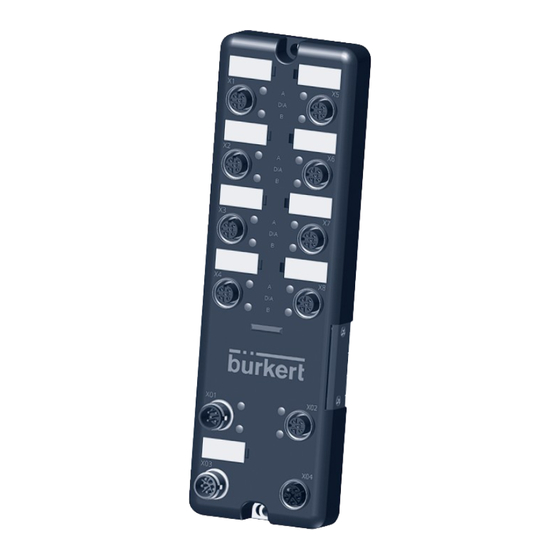

- Seite 1 Typ ME64 FieldConnect I/O-Modul 16DI Bedienungsanleitung...
- Seite 2 Technische Änderungen vorbehalten. © Bürkert Werke GmbH & Co. KG, 2020 - 2021 Operating Instructions 2109/02_DE_00815301 / Original DE...
-
Seite 3: Inhaltsverzeichnis
Typ ME64 Typ ME64 nhalt Die BeDienungsanleitung ......................5 Darstellungsmittel ........................5 1.2 Begriffsdefinitionen ........................5 Bestimmungsgemässe VerwenDung ..................6 grunDlegenDe sicherheitshinweise ..................7 allgemeine hinweise ........................8 4.1 Kontaktadresse ..........................8 gewährleistung ..........................8 4.3 Informationen im Internet ......................8 ProDuktBeschreiBung ........................9 5.1 Schalter zum Umschalten des Spannungseingangs ..............10 technische Daten ...........................11 6.1 Konformität ..........................11 6.2... - Seite 4 Typ ME64 9.3 Benutzerebenen im Communicator ..................19 9.3.1 Benutzerebene wechseln....................19 9.3.2 Benutzerpasswort ändern...................19 9.3.3 Aktive Benutzerebene festlegen .................20 9.4 Grundeinstellungen des Eingangsmoduls ................21 9.4.1 Konfiguration Betriebsart ...................21 9.4.2 Konfiguration Eingangsfilter ..................21 9.4.3 Konfiguration Durchflusseingang ................21 9.4.4 Konfiguration Kanalname ...................21 9.4.5 Konfiguration Invertierung ..................21 9.4.6 Konfiguration Drahtbrucherkennung ................21 menüs Bürkert communicator ....................22 10.1 Menüs im Konfigurationsbereich „Digitale Eingänge“...
-
Seite 5: Die Bedienungsanleitung
Typ ME64 Die Bedienungsanleitung DiE BEDiEnungsanlEiTung Die Bedienungsanleitung beschreibt den gesamten Lebenszyklus des Geräts. Diese Anleitung am Einsatzort griffbereit aufbewahren. Wichtige Informationen zur Sicherheit! ▶ Diese Anleitung sorgfältig lesen. ▶ Vor allem Sicherheitshinweise, bestimmungsgemäße Verwendung und Einsatzbedingungen beachten. ▶ Personen, die Arbeiten am Gerät ausführen, müssen diese Anleitung lesen und verstehen. Darstellungsmittel Warnung Warnt vor einer möglichen Gefahr. ▶ Bei Nichtbeachten können Tod oder schwere Verletzungen die Folge sein. Vorsicht Warnt vor einer möglichen Gefahr. ▶ Bei Nichtbeachten können leichte oder geringfügige Verletzungen die Folge sein. -
Seite 6: Bestimmungsgemässe Verwendung
Typ ME64 Bestimmungsgemäße Verwendung BEsTiMMungsgEMässE VErwEnDung Das I/O-Modul FieldConnect Typ ME64 sammelt, wandelt und vergleicht physikalische Messdaten externer Sensoren und gibt diese über die büS-Schnittstelle an externe Aktoren oder büS-Teilnehmer weiter. ▶ Gerät nur bestimmungsgemäß einsetzen. Bei nicht bestimmungsgemäßem Einsatz des Geräts können Gefahren für Personen, Anlagen in der Umgebung und die Umwelt entstehen. ▶ Gerät nur in Verbindung mit von Bürkert empfohlenen oder zugelassenen Fremdgeräten und Fremdkom- ponenten einsetzen. ▶ Gerät nur in einwandfreiem Zustand betreiben. ▶ Voraussetzungen für den sicheren und einwandfreien Betrieb sind sachgemäßer Transport, sachgemäße Lagerung, Installation, Inbetriebnahme, Bedienung und Instandhaltung. ▶ Für den Einsatz die zulässigen Daten, Betriebsbedingungen und Einsatzbedingungen beachten. Diese Angaben stehen in den Vertragsdokumenten, der Bedienungsanleitung und auf dem Gerät. deutsch... -
Seite 7: Grundlegende Sicherheitshinweise
Typ ME64 Grundlegende Sicherheitshinweise grunDlEgEnDE sichErhEiTshinwEisE Diese Sicherheitshinweise berücksichtigen keine bei Montage, Betrieb und Wartung auftretenden Zufälle und Ereignisse. Der Betreiber ist dafür verantwortlich, dass die ortsbezogenen Sicherheitsbestimmungen, auch in Bezug auf das Personal, eingehalten werden. Allgemeine Gefahrensituationen. Zum Schutz vor Verletzungen beachten: ▶ Gerät nur in einwandfreiem Zustand und unter Beachtung der Bedienungsanleitung einsetzen. ▶ Am Gerät keine Veränderungen vornehmen. ▶ Gerät nicht mechanisch belasten. ▶ Gerät oder Anlage gegen ungewolltes Einschalten sichern. ▶ Nur geschultes Fachpersonal darf Installationsarbeiten und Instandhaltungsarbeiten ausführen. ▶ Gerät gemäß der im Land gültigen Vorschriften installieren. ▶ Nach Unterbrechung der elektrischen Versorgung einen kontrollierten Wiederanlauf des Prozesses sicherstellen. ▶ Allgemeine Regeln der Technik einhalten. achtung Hinweise für UL zertifizierte Geräte: ▶ Gerät ist nur für den Betrieb an SELV/PELV-Spannungen (Klasse III) geeignet. ▶ Gerät ist für den Innenbereich (Trockenbereich) und nicht für Nassbereiche geeignet. -
Seite 8: Allgemeine Hinweise
Typ ME64 Allgemeine Hinweise allgEMEinE hinwEisE Kontaktadresse Deutschland Bürkert Fluid Control Systems Sales Center Christian-Bürkert-Str. 13-17 D-74653 Ingelfingen Tel. + 49 (0) 7940 - 10-91 111 Fax + 49 (0) 7940 - 10-91 448 E-Mail: info@burkert.com International Die internationalen Kontaktadressen finden Sie im Internet unter: country.burkert.com gewährleistung Voraussetzung für die Gewährleistung ist der bestimmungsgemäße Gebrauch des Geräts unter Beachtung der spezifizierten Einsatzbedingungen. Informationen im Internet Bedienungsanleitungen und Datenblätter zu den Bürkert Produkten finden Sie im Internet unter: country.burkert.com deutsch... -
Seite 9: Produktbeschreibung
LED Gerätestatus Unter der Abdeckklappe: Schalter zum Umschalten der Versorgungsspannung von Anschluss X03 auf Anschluss X01 X01 (IN), X02 (OUT): Anschluss A-kodiert, 24 V DC und büS/CANopen (max. 4 A) X03 (IN), X04 (OUT): Anschluss L-kodiert, 24 V DC (max. 32 A) Bild 1: Ansicht des I/O-Moduls FieldConnect Typ ME64 anschluss kanal Betriebsart wählbare Betriebsarten 1 und 2 Multifunktionseingang Digital Impulszähler Frequenz Durchfluss Durchfluss-Totalizer X2 bis X4... -
Seite 10: Schalter Zum Umschalten Des Spannungseingangs
Typ ME64 Produktbeschreibung Schalter zum Umschalten des Spannungseingangs Unter der seitlichen hellblauen Klappe befindet sich ein Schalter zum Umstellen der Versorgungsspannung von Anschluss X03 auf Anschluss X01. Im Auslieferungszustand ist Anschluss X03 aktiviert. Wenn die Module nur über Anschluss X01 versorgt werden, muss der Schalter umgestellt werden. Weitere Informationen siehe Kapitel „7.3.2 Versorgungsspannung“ auf Seite 15. deutsch... -
Seite 11: Technische Daten
Typ ME64 Technische Daten TEchnischE DaTEn Konformität Das Gerät ist konform zu den EU-Richtlinien entsprechend der EU-Konformitätserklärung (wenn anwendbar). Normen Die angewandten Normen, mit welchen die Konformität zu den Richtlinien nachgewiesen wird, sind in der EU-Baumusterprüfbescheinigung und/oder der EU-Konformitätserklärung nachzulesen (wenn anwendbar). Betriebsbedingungen achtung Funktionsausfall durch Hitze und starken Frost ▶ Gerät nicht außerhalb der angegebenen Umgebungstemperatur einsetzen. Umgebungstemperatur –20 °C...+60 °C Werkstoffe Gehäuse: Polycarbonat Verguss: WEVOPUR 552 FL, natur Einsatzhöhe bis 2000 m über Meereshöhe Elektrische Daten Versorgungsspannung 24 V ±10 % Leistungsaufnahme Elektronik < 3 W Versorgung der Sensoren ist auf 250 mA pro Anschluss (X1...X8) begrenzt. max. Leistung 32 A / 740 W für alle Ausgänge Schutzart IP65/67 (nur wenn Anschlüsse mit Schutzkappen versehen sind) UL-Geräte SELV/ PELV with UL Recognized Overcurrent Protection, Auslegung gemäß UL/IEC 61010-1 Table 18... -
Seite 12: Diagnose
Typ ME64 Technische Daten Frequenz maximal 2,5 kHz Schaltschwelle = 10…30 V, = 0…5 V Diagnose Mögliche Daten 3-Leiter-Sensoren 2-Leiter-Sensoren Mechan. Endschalter Kurzschluss – – Drahtbruch – – abmessungen Langloch Bild 2: Abmessungen I/O-Modul FieldConnect Typ ME64 deutsch... -
Seite 13: Installation
Typ ME64 Installation insTallaTion Warnung Verletzungsgefahr bei unsachgemäßer Installation. Nur geschultes Fachpersonal darf Installationsarbeiten ausführen. ► Installationsarbeiten nur mit geeignetem Werkzeug ausführen. ► Gerät montieren Das Gerät wird komplett montiert geliefert. Veränderungen am Gerät dürfen ausschließlich durch Bürkert erfolgen. → Gerät an einer ebenen Fläche mit 2 Schrauben (M4) und 2 Unterlegscheiben (nach DIN 125) montieren. Maximales Anziehdrehmoment von 1 Nm beachten. → Gerät über die Erdungsfahne erden. Die Erdungsfahne befindet sich an der unteren Gerätebefestigung. Vorsicht Funktionsstörung durch elektrostatische Entladung. Bei elektrostatischer Entladung am Gerät kann es zu Funktionsstörungen kommen. Gerät mit der Funktionserde verbinden. ► Gefahr durch elektromagnetische Felder. Bei nicht angeschlossener Funktionserde (FE) werden die Bedingungen des EMV-Gesetzes nicht eingehalten. Gerät mit der Funktionserde verbinden. ► ▶ Bei nicht geerdeter Montagefläche ein Masseband oder eine FE-Leitung verwenden. Das Masseband oder die FE-Leitung an der Erdungsfahne der Gerätebefestigung anschließen. Seitliche Klappe öffnen bzw. schließen →... -
Seite 14: Gerät Elektrisch Anschließen
Typ ME64 Installation Gerät elektrisch anschließen Anforderungen an UL-zertifizierte Geräte: ▶ Geräte nur mit einem UL-zertifizierten (CYJV oder PVVA) Kabel mit geeigneten Nennwerten anschließen. ▶ Maximal zulässige Temperatur des Kabels beträgt 105° C. ▶ Ethernet-Kabel, die für die Kommunikation verwendet werden, nicht außerhalb von Gebäuden verlegen. ▶ Externe Stromkreise, die an die Ports angeschlossen sind, galvanisch von Netzstromkreisen tren- nen, um gegen Durchschlag der Isolierung in das Kommunikationsnetz zu schützen. achtung Voraussetzung für die einwandfreie Funktion des Geräts und zur Vermeidung von Störeinflüssen: ▶ Nur geschirmte Kabel mit einem Geflecht- oder Folienschirm verwenden. Gewährleisten der Schutzart ▶ Nicht verwendete Anschlüsse mit Schutzkappen versehen. 7.3.1 Belegung der Anschlüsse Anschlüsse X01 (IN), X02 (OUT) Funktion: CAN + Versorgungsspannung 24 V ansicht Belegung Funktion CAN_GND Schirm 24 V Versorgung Versorgung CAN_H büS Kommunikation... -
Seite 15: Versorgungsspannung
Typ ME64 Installation Anschlüsse X1-X8 (IN) Funktion: Digitale Eingänge A/B, Versorgungsspannung 24 V ansicht Belegung Funktion 24 V Versorgung IN B Digitaler Eingang Kanal B Versorgung IN A Digitaler Eingang Kanal A Schirm Tabelle 3: Anschlüsse X1 bis X8 7.3.2 Versorgungsspannung Versorgung über A-kodierten Anschluss max. 4 A. Umstellung des Schalters unter der seitlichen Klappe notwendig. -
Seite 16: Abschlusswiderstand
Typ ME64 Installation 7.3.4 Abschlusswiderstand Im büS-Netzwerk bei Bedarf an Anschluss X02 einen Abschlusswiderstand setzen. Hinweise zur Planung von büS-Netzwerken finden Sie im Verkabelungsleitfaden. 7.3.5 schaltplan 3 Wire 2 Wire DI X Switch 24 V ME 64 IN B IN B IN A IN A CAN-H X3-X8 CAN-L ME 63 X4-X8 CAN-H CAN-L ME 63 Passiv deutsch... -
Seite 17: Inbetriebnahme Mit Externer Steuerung
Typ ME64 Inbetriebnahme mit externer Steuerung inBETriEBnahME MiT ExTErnEr sTEuErung Das I/O-Modul FieldConnect Typ ME64 kann in büS-Netzwerken oder in CANopen-Netzwerken eingesetzt werden. Informationen zu CANopen finden Sie unter: → ME64 → Downloads “Bedienungsanleitung” → country.burkert.com CANopen Netzwerkkonfiguration In Verbindung mit folgenden Bürkert Geräten kann das I/O-Modul in bestehende Steuerungssysteme integ- riert werden: • Feldbus-Gateway Typ ME43 • Feldbus-Gateway FieldConnect Typ ME63 • Ventilinsel AirLINE Typ 8652 mit büS- und Feldbusanschluss Feldbus Feldbus-Gateway Typ ME43, Feldbus-Gateway Typ ME63 oder Ventilinsel Typ 8652 büS Feldgerät 1 Feldgerät 2 Feldgerät 3 (z. B. I/O-Modul Typ ME64) (z. B. Feldmodul... -
Seite 18: Inbetriebnahme Mit Bürkert Communicator
Typ ME64 Inbetriebnahme mit Bürkert Communicator inBETriEBnahME MiT BürkErT coMMunicaTor Die Software Bürkert Communicator kann kostenlos von der Bürkert-Homepage heruntergeladen werden. Zusätzlich zur Software ist das als Zubehör erhältliche USB-büS-Interface-Set erforderlich. Das USB-büS-Interface-Set kann als Zubehör (siehe Seite 33) von Bürkert bestellt werden. In diesem Kapitel ist nur der grundlegende Umgang mit dem Bürkert Communicator beschrieben. Detaillierte Informationen zum Umgang mit der Software Bürkert Communicator finden Sie auf der Bürkert Homepage unter: country.burkert.com → 8920 → Downloads „Bedienungsanleitung“ Bedienoberfläche Bürkert Communicator Schnittstelle hinzufügen (Verbinden mit büS-Stick) Menüs Navigationsbereich Detailansichten Parameter Diagnose wartung Konfigurationsbereiche des Geräts Gerät Bild 4: Beispiel einer Bedienoberfläche der Software Bürkert Communicator... -
Seite 19: Gerät Mit „Bürkert Communicator" Verbinden
Typ ME64 Inbetriebnahme mit Bürkert Communicator Gerät mit „Bürkert Communicator“ verbinden Die Verbindung zwischen Bürkert Communicator und Gerät kann über ein büS-Netzwerk oder mit dem büS- Stick hergestellt werden. → Bürkert Communicator auf dem PC installieren. → Mit dem USB-büS-Interface-Set die Verbindung zwischen Gerät und PC herstellen. Für die Geräte innerhalb eines büS-Netzwerks nicht erforderlich. → Bürkert Communicator starten. → In der Menüleiste auf das Symbol für Schnittstelle hinzufügen klicken. → büS-Stick oder büS über Netzwerk wählen. → Fertigstellen. D as Gerät ist mit Bürkert Communicator verbunden und wird im Navigationsbereich angezeigt. Benutzerebenen im Communicator Das Bedienen des Bürkert Communicators erfolgt innerhalb von Benutzerebenen. Es gibt 3 Benutzer- ebenen, jede Ebene besitzt bestimmte Leserechte und bestimmte Schreibrechte. -
Seite 20: Aktive Benutzerebene Festlegen
Typ ME64 Inbetriebnahme mit Bürkert Communicator 9.3.3 Aktive Benutzerebene festlegen Erforderliche Benutzerebene: „Installateur“ > Optionen Passwortmanager ... → Ggf. Installateurspasswort eingeben. Es erscheint das Fenster Benutzerpasswörter ändern. → An gewünschter Benutzerebene Passwort Deaktivieren. Benutzerpasswort Aktive Benutzerebene beim Programmstart Kein Benutzerpasswort deaktiviert Benutzer „Erweiterter Benutzer“ deaktiviert Erweiterter Benutzer „Installateur“ deaktiviert... -
Seite 21: Grundeinstellungen Des Eingangsmoduls
Typ ME64 Inbetriebnahme mit Bürkert Communicator Grundeinstellungen des Eingangsmoduls Für diese Grundeinstellungen steht ein Assistent zur Verfügung, der durch das Menü und die erforderlichen Bedienschritte führt. 16Di im Navigationsbereich wählen. Zum Öffnen der Konfigurationsbereiche auf + klicken. → → Digitale eingänge > Parameter > einrichten wählen. E in Assistent führt Sie durch die Grundeinstellungen des Geräts. 9.4.1 Konfiguration Betriebsart Bei den Kanälen 1 und 2 sowie 9 und 10 handelt es sich um Multifunktionseingänge, die zusätzliche Funkti- onalität bieten. Neben Betriebsart „Digital“ stehen bei diesen Kanälen noch folgende weitere Betriebsarten... -
Seite 22: Menüs Bürkert Communicator
Typ ME64 Menüs Bürkert Communicator MEnüs BürkErT coMMunicaTor Die nachfolgende Übersicht beschreibt die gerätespezifischen Einstellungen von Typ ME64 mit der Software Bürkert Communicator. Sie beschreibt nicht die grundlegende Bedienung der Software. Detaillierte Informationen zum Umgang mit der Software Bürkert Communicator finden Sie auf der → Bürkert Homepage unter: country.burkert.com 8920 → Downloads „Bedienungsanleitung“ In nachfolgender Übersicht sind die Menüs dargestellt, die in der Benutzerebene „Installateur“ angezeigt werden. Diese Benutzerebene verfügt über den höchsten Berechtigungsgrad. 10.1 Menüs im Konfigurationsbereich „Digitale Eingänge“ Detailansicht „Parameter“ Menü Beschreibung einrichten Die Grundeinstellungen des Eingangsmoduls mithilfe eines Assistenten ausführen (siehe Kapitel „9.4 Grundeinstellungen des Eingangsmoduls“ auf Seite 21). - Seite 23 Typ ME64 Menüs Bürkert Communicator Menü Beschreibung Menü nur bei Betriebsarten „Frequenz“, „Durchfluss“ und „Durchfluss- Filteransprechzeit Totalizer“ vorhanden. Die Filteransprechzeit kann im Bereich von 1 bis 10000 ms eingestellt werden, muss jedoch größer als die eingestellte Abtastzeit sein. Die Eingabe von 0 ms deaktiviert den Filter. K-Faktor Menü nur bei Betriebsarten „Durchfluss“ und „Durchfluss-Totalizer“ vorhanden. Der K-Faktor ist ein Wert [Impulse/Liter], mit dem der Signalwert des Sensors multipliziert wird um diesen in den realen Prozesswert [l/min] umzuwandeln. Ist hier ein Wert ≠ 0 eingetragen, werden die Werte der 2-Punkt-Kalib- rierung (nachfolgende 4 Menüpunkte) ignoriert. Unterer Durchflusswert Menüs nur bei Betriebsarten „Durchfluss“ und „Durchfluss-Totalizer“ vorhanden. untere Frequenz 2-Punkt-Kalibrierung Oberer Durchflusswert Eingabe des Werts in [l/min] bzw. [Hz] Der Wert kann auch im Kalibrierungsassistenten unter Digitale eingänge obere Frequenz > wartung > Kalibrierung der Durchflusseingänge ermittelt werden. Wenn im Menü K-Faktor ein Wert ≠ 0 eingetragen ist, werden die Einträge der 2-Punkt-Kalibrierung ignoriert! Tabelle 6: Konfigurationsbereich „Digitale Eingänge“, Menüs Detailansicht „Parameter“...
-
Seite 24: Kalibrierung Der Durchflusseingänge
Typ ME64 Menüs Bürkert Communicator Detailansicht „Wartung“ Diese Detailansicht ist bei Betriebsart „Digital“ nicht vorhanden. Menü Beschreibung Kalibrierung der 2-Punkt-Kalibrierung der Durchflusseingänge. Durchflusseingänge Kalibrierdaten werden nicht verwendet, wenn der K-Faktor gültig ist ( nicht 0 ). Ein Assistent führt durch das Menü. Ein Zurücksetzen der Impulszähler ist nur möglich, wenn Betriebsart Zurücksetzen der Impulszähler „Impulszähler“ konfiguriert wurden. Die Konfiguration erfolgt in Digitale eingänge > Parameter > einrichten Zähler auf 0 zurücksetzen, für Betriebsart „ Durchluss-Totalizer-Eingang“... -
Seite 25: Menüs Im Konfigurationsbereich „Allgemeine Einstellungen
Typ ME64 Menüs Bürkert Communicator 10.2 Menüs im Konfigurationsbereich „Allgemeine Einstellungen“ Detailansicht „Parameter“ Menü Beschreibung status-leD Einstellung der verschiedenen Modi: NAMUR, feste Farbe und LED aus. Modus büS Parametrierung des Geräts als büS-Teilnehmer. Gerätename, unter dem das Gerät im Bürkert Communicator angezeigt angezeigter name wird. Standort des Geräts. Wird im Bürkert Communicator unterhalb des Gerätenamens angezeigt. Beschreibung Das Eingabefenster kann für die Beschreibung des Geräts oder für Zusatz- informationen zum Gerät genutzt werden. Keine Eingabe erforderlich. Weitere Einstellungen zum Gerät als Teilnehmer eines Netzwerks. erweitert Eindeutiger Kommunikations-ID für die Kommunikation im Netzwerk. gerätename Sollte nicht geändert werden. Bei Änderung geht die zugewiesene Partner- schaft zu einem anderen Feldbusteilnehmer verloren. - Seite 26 Typ ME64 Menüs Bürkert Communicator Menü Beschreibung PDO Konfiguration Konfiguration der zyklischen Prozessdatenobjekte: PDo 1 Die Informationen der Kanäle 1 bis 16 werden als Bitfelder im PDO 1-Objekt übertragen. PDo 2 Dies schließt auch die Multifunktionseingänge 1, 2, 9 und 10 ein, wenn PDo 3 diese als Digitaleingang konfiguriert sind. Wenn die Multifunktionseingänge mit einer anderen Eingangsfunktion belegt sind (z. B. Frequenz), werden die Informationen dieser Kanäle in weiteren PDO-Objekten übermittelt: PDO 2 für Kanal 1 und 2 sowie PDO 3 für Kanal 9 und 10. Die entsprechenden Bitwerte im PDO 1-Objekt werden in diesem Fall ungültig und sind zu ignorieren.
- Seite 27 Typ ME64 Menüs Bürkert Communicator Detailansicht „Diagnose“ Menü Beschreibung gerätestatus Informationen zum Gerätezustand. Anzeige der Betriebsdauer über den gesamten Lebenszyklus des Geräts. Betriebsdauer Betriebsdauer seit Anzeige der Betriebsdauer seit letztem Neustart. letztem start Aktuelle Gerätetemperatur (nicht die Umgebungstemperatur!). Gerätetemperatur Spannungseinbrüche Zeigt die Anzahl der Spannungseinbrüche seit dem letzten Neustart an. min./max. werte Min. Temperatur Minimale Temperatur Maximale Temperatur Max. Temperatur gerätestartzähler Zeigt die Anzahl aller Geräteneustarts über den gesamten Lebenszyklus an. Angabe, ob aktiver Provider vorhanden ist. Wechselspeicherstatus büS-Status Informationen zum büs-Netzwerk. Zeigt die Anzahl der aktuell vorliegenden Empfangsfehler. Empfangsfehler Empfangsfehler max. Maximale Anzahl von Empfangsfehlern seit Gerätestart. Zeigt die Anzahl der aktuell vorliegenden Sendefehler.
-
Seite 28: Geräteinformationen Angezeigter Name
Typ ME64 Menüs Bürkert Communicator Detailansicht „Wartung“ Menü Beschreibung Anzeige gerätespezifischer Daten. Geräteinformationen angezeigter name Anzeige des Namens, der für das Gerät eingetragen wurde. Das Eintragen des Namens erfolgt unter allgemeine einstellungen > Parameter > büS > angezeigter name. Identnummer Anzeige der Identnummer des Geräts. seriennummer Anzeige der Seriennummer des Geräts. Firmware-Identnummer Anzeige der Firmware-Identnummer. Firmware-Version Anzeige der Firmware-Version. büS-Version Anzeige der büS-Version. Hardware-Version Anzeige der Hardware-Version. Produkttyp Anzeige des Produkttyps. Fertigungsdatum Anzeige des Datums, an dem das Gerät hergestellt wurde. -
Seite 29: Anzeigeelemente
Typ ME64 Anzeigeelemente anzEigEElEMEnTE Typ ME64 besitzt zur Diagnose des Gerätezustands folgende LEDs: • LEDs zur Anzeige des Kanalstatus (je Kanal 1 LED). • LED zur Anzeige des Gerätestatus. LED Kanalstatus Kanal A LED Gerätestatus LED Kanalstatus Kanal B Bild 5: Anzeigeelemente Typ ME64 11.1 LEDs zur Anzeige des Kanalstatus Jedem Kanal ist eine 2-farbige Statusanzeige zugeordnet. Farbe Bedeutung grün Kanal ist aktiv bei Eingangsspannung > 10 V. Fehler am Kanal (Drahtbruch oder Kurzschluss) Kanal ist inaktiv oder die Eingangsspannung ist < 5 V. Tabelle 12: LEDs zur Anzeige des Kanalstatus 11.2 LED zur Anzeige des Gerätestatus Die Anzeige des Gerätestatus erfolgt in Anlehnung an NAMUR NE107. Der angezeigte Status entspricht... -
Seite 30: Diagnose Des Gerätezustands
Typ ME64 Anzeigeelemente anzeige in anlehnung gerätestatus Bedeutung an ne 107 Farbcode Farbe blau Gerätekonfi- Aktualisierte Gerätekonfiguration kann nicht gespeichert guration kann werden. nicht verwaltet Übertragen der Konfiguration bei Gerätetausch nicht möglich. werden grün Diagnose aktiv Gerät ist im fehlerfreien Betrieb. Statusänderungen werden farblich angezeigt. Meldungen werden über büS/CANopen übermittelt. weiß Diagnose Gerät ist eingeschaltet. inaktiv Statuszustände werden nicht angezeigt. -
Seite 31: Fehlerbehebung
Typ ME64 Fehlerbehebung FEhlErBEhEBung Problem Mögliche Ursache Maßnahme Namur-LED bleibt Schalter zum Umschalten der Korrekten Spannungseingang aus trotz angelegter Versorgungsspannung (unter hell- einstellen. Versorgungsspannung. blauer Klappe) falsch eingestellt. Falscher Spannungseingangsan- Korrekten Anschluss verwenden. schluss verwendet. Die NAMUR-LED erlischt Die Spannungsversorgung bricht Eine Spannungsversorgung mit aus- periodisch. periodisch zusammen, das Gerät reichender Leistung verwenden. führt jeweils einen Reset durch. Der Spannungsabfall im Anschluss- Den Querschnitt des Kabels erhöhen. -
Seite 32: Gerätetausch
Typ ME64 Gerätetausch gEräTETausch Weiterführende Informationen zum Gerätetausch siehe Bedienungsanleitung „Zentrale Konfigurationsverwaltung von Bürkert-Geräten“ unter (Typ ME64) country.burkert.com In einem büS-Netzwerk können Clients ohne Konfigurationsaufwand getauscht werden. Der Provider liest und speichert die Konfigurationen eines angeschlossenen Clients. Wenn der Client getauscht wird, erkennt der Provider den Tausch und überträgt die gespeicherte Konfiguration auf das neue Gerät. Typ ME64 ist der Client, das Feldbus-Gateway ME63 der Provider. Voraussetzungen Damit die Konfiguration auf ein Tauschgerät übertragen wird, müssen folgende Voraussetzungen erfüllt sein: • Das Tauschgerät hat die gleiche Identnummer und eine unterschiedliche Seriennummer als das Vorgängergerät. • Die Funktion „Konfigurations-Provider“ ist im Provider aktiviert (über Bürkert Communicator). • Der Provider besitzt eine SD-Karte. ablauf eines gerätetauschs • Gerät wird getauscht, • Provider erkennt den Tausch und überträgt die Konfiguration auf den Client, • Client wird 1 Minute nach der Integration in das Netzwerk neu gestartet. -
Seite 33: Zubehör
Typ ME64 Zubehör zuBEhör achtung Sachschäden durch falsche Teile. Falsches Zubehör und ungeeignete Ersatzteile können Schäden am Gerät verursachen. ▶ Nur Originalzubehör und Originalersatzteile der Firma Bürkert verwenden. Zubehör büS Artikel menge Bestell-nr. USB-büS-Interface-Set 1 772426 (inklusive Netzteil, büS-Stick, Abschlusswiderstand, Y-Verteiler, 0,7 m Kabel mit M12-Stecker) USB-büS-Interface-Set 2 772551 (inklusive büS-Stick, Abschlusswiderstand, Y-Verteiler, 0,7 m Kabel mit M12-Stecker) büS-Kabel, M12 abgewinkelt (Litze auf Buchse) 0,7 m 772626 büS-Kabel (Litze auf M12-Buchse) 1,0 m 772409 3,0 m 772410 5,0 m 772411 10,0 m 772412 büS-Kabeltrommel 50,0 m 772413 100,0 m 772414 büS-Verlängerungskabel 0,1 m 772492... -
Seite 34: Verpackung, Transport
Typ ME64 Verpackung, Transport VErPackung, TransPorT achtung Transportschäden bei unzureichend geschützten Geräten. ▶ Gerät vor Nässe und Schmutz geschützt in einer stoßfesten Verpackung transportieren. ▶ Zulässige Lagertemperatur einhalten. lagErung achtung Falsche Lagerung kann Schäden am Gerät verursachen. ▶ Zulässige Lagertemperatur: –20 °C… +70 °C. ▶ Gerät trocken und staubfrei lagern! EnTsorgung achtung Umweltschäden durch von Medien kontaminierte Geräteteile. ▶ Gerät und Verpackung umweltgerecht entsorgen! ▶ Geltende Entsorgungsvorschriften und Umweltbestimmungen einhalten. Nationale Vorschriften zur Abfallbeseitigung einhalten. deutsch... - Seite 35 www.burkert.com...
