Typ 8791 REV.2
Anbau und Montage
8.3.1 Montage
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Montage.
▶ Die Montage darf nur autorisiertes Fachpersonal mit geeig-
netem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf.
▶ Anlage gegen unbeabsichtigtes Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf
gewährleisten.
Vorgehensweise:
→ Die Anbauposition des Positioners festlegen:
- parallel zum Antrieb oder
- um 90° gedreht zum Antrieb.
→ Grundstellung und Drehrichtung des Antriebs ermitteln.
Verdrehschutz:
Die Anflachung der Achse beachten.
Als Verdrehschutz muss einer der Gewindestifte auf der
Anflachung der Achse aufliegen (siehe „Bild 13").
①
→ Adapter
auf die Achse des Positioners stecken und mit 2
Gewindestiften befestigen.
→ Gewindestifte mit selbstsichernden Muttern sichern.
Drehbereich des Wegaufnehmers:
Der maximale Drehbereich des Wegaufnehmers beträgt
180°. Die Achse des Positioners darf nur innerhalb dieses
Bereichs bewegt werden.
180°
Maximaler
Schwenkbereich
Die Schwenkbewegung der abge-
flachten Welle muss innerhalb des
Wegaufnehmer-Drehbereichs von
180° erfolgen.

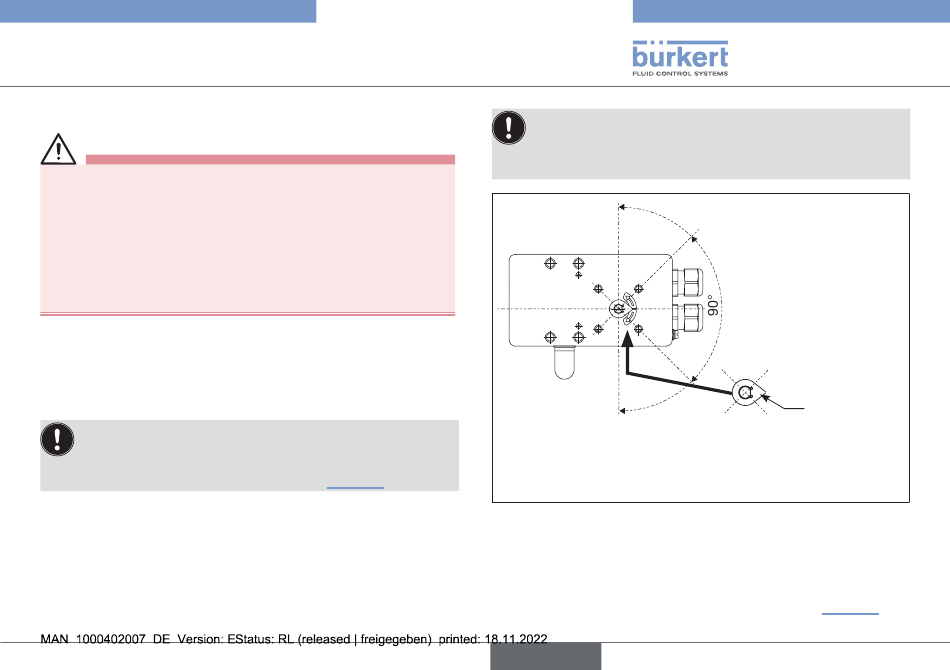

Bild 13: Drehbereich / Verdrehschutz
→ Die mehrteilige Montagebrücke passend zum Antrieb aufbauen.
Die Montagebrücke besteht aus 4 Teilen, die durch unterschied-
liche Anordnung an den Antrieb angepasst werden können.
→ Die Montagebrücke mit 4 Sechskantschrauben
④
Federringen
am Positioner befestigen (siehe „Bild 14").
deutsch
Idealstellung
für den Schwenkbereich
der abgeflachten Welle.
(min 30° / max. 180°)
Abgeflachte
Welle
③
und
59
