Wilo CronoLine-IL-E Einbau- Und Betriebsanleitung Seite 255

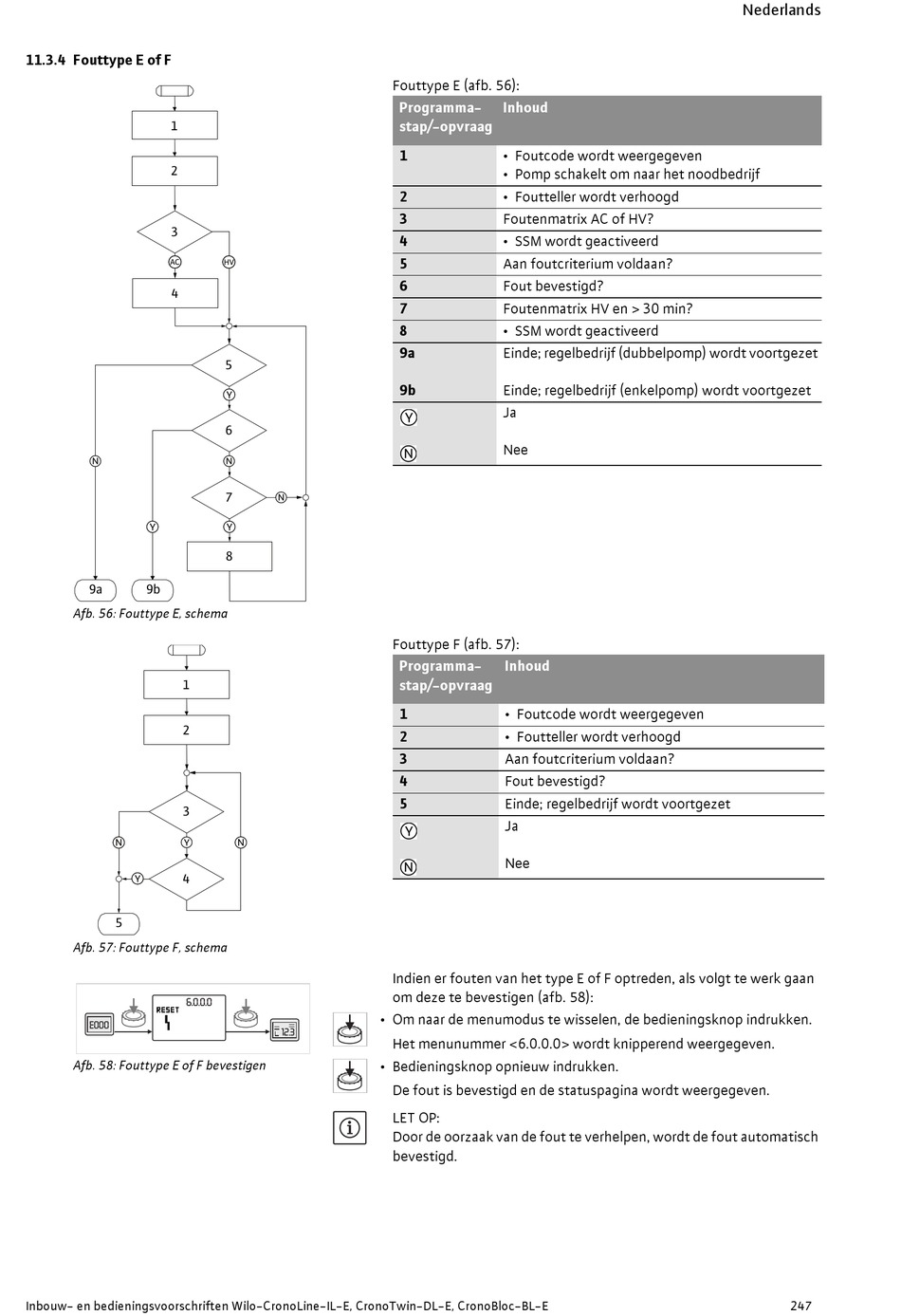

11.3.4 Fouttype E of F
1
2
3
4
9a 9b
Afb. 56: Fouttype E, schema
1
2
3
4
5
Afb. 57: Fouttype F, schema
6.0.0.0
E000
Afb. 58: Fouttype E of F bevestigen
Inbouw- en bedieningsvoorschriften Wilo-CronoLine-IL-E, CronoTwin-DL-E, CronoBloc-BL-E
Fouttype E (afb. 56):
5
6
7
8
Fouttype F (afb. 57):
Indien er fouten van het type E of F optreden, als volgt te werk gaan
om deze te bevestigen (afb. 58):
• Om naar de menumodus te wisselen, de bedieningsknop indrukken.
12.3
Het menunummer <6.0.0.0> wordt knipperend weergegeven.
• Bedieningsknop opnieuw indrukken.
De fout is bevestigd en de statuspagina wordt weergegeven.
LET OP:
Door de oorzaak van de fout te verhelpen, wordt de fout automatisch
bevestigd.
Programma- Inhoud
stap/-opvraag
1 • Foutcode wordt weergegeven
• Pomp schakelt om naar het noodbedrijf
2 • Foutteller wordt verhoogd
3 Foutenmatrix AC of HV?
4 • SSM wordt geactiveerd
5 Aan foutcriterium voldaan?
6 Fout bevestigd?
7 Foutenmatrix HV en > 30 min?
8 • SSM wordt geactiveerd
9a Einde; regelbedrijf (dubbelpomp) wordt voortgezet
9b Einde; regelbedrijf (enkelpomp) wordt voortgezet
Ja
Nee
Programma- Inhoud
stap/-opvraag
1 • Foutcode wordt weergegeven
2 • Foutteller wordt verhoogd
3 Aan foutcriterium voldaan?
4 Fout bevestigd?
5 Einde; regelbedrijf wordt voortgezet
Ja
Nee
Nederlands
247
