Wilo CronoLine-IL-E Einbau- Und Betriebsanleitung Seite 157

Préparation/remarques
1,5 - 4 kW :
5,5 - 7,5 kW :
11 - 22 kW :

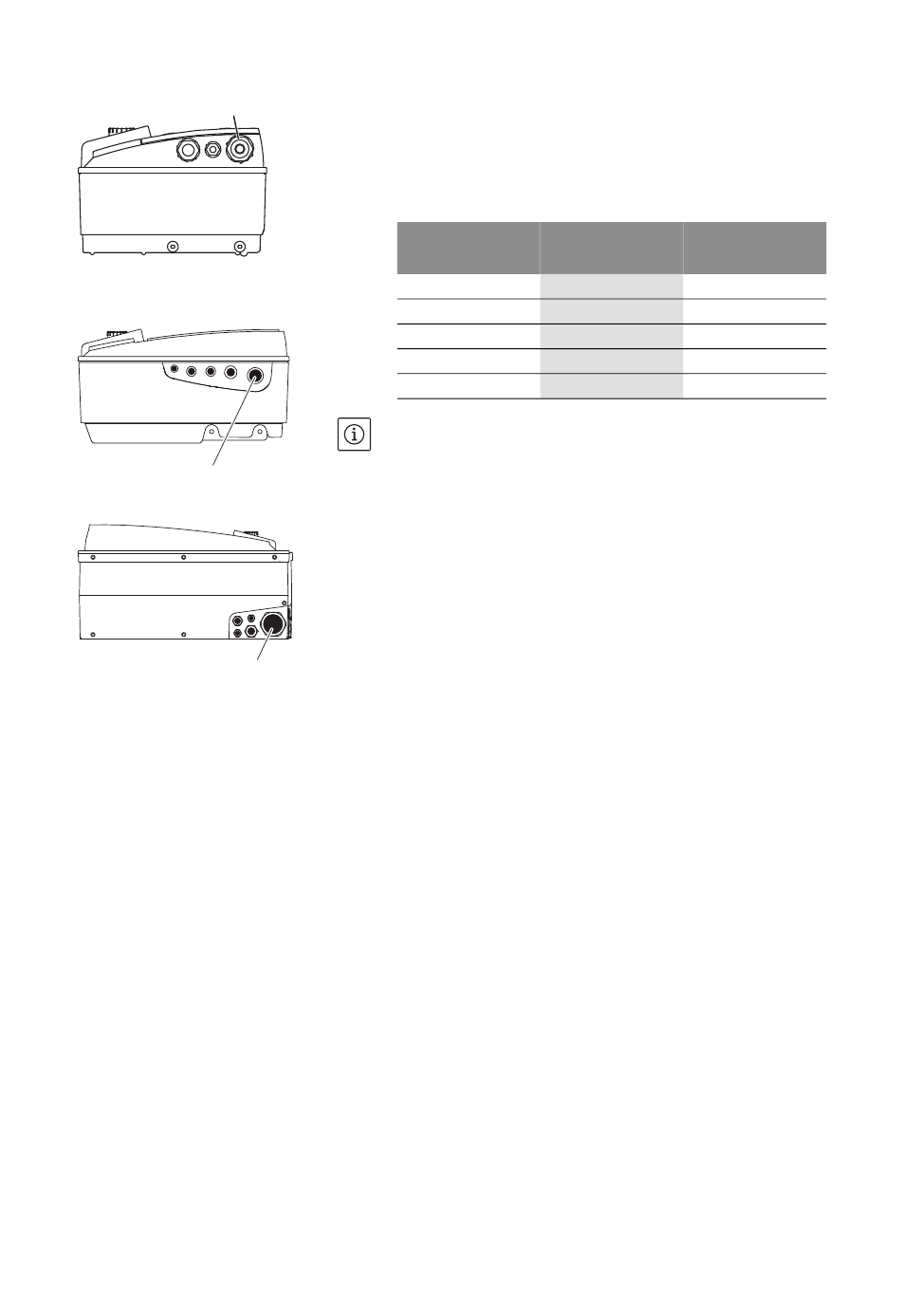

Fig. 25 : Passe-câbles à vis M25/M40
Notice de montage et de mise en service Wilo-CronoLine-IL-E, CronoTwin-DL-E, CronoBloc-BL-E
1
1
1
• Le raccordement électrique doit s'effectuer via un câble d'alimenta-
tion électrique fixe (section à respecter, voir tableau suivant) doté
d'un connecteur ou d'un interrupteur multipolaire avec au moins
3 mm d'ouverture du contact. Lorsque des câbles flexibles sont utili-
sés, employer des douilles d'extrémité de câble.
• Le câble d'alimentation électrique doit être inséré dans le passe-
câbles à vis M25/M40 (fig. 25, pos. 1).
Puissance P Section du câble
N
[kW] [mm
1,5 - 4 1,5 - 4
5,5/7,5 2,5 - 6
11 4 - 6
15 6 - 10
18,5/22 10 - 16
AVIS :
Les couples de serrage corrects des vis de serrage figurent dans le
tableau 10 « Couples de serrage des vis » à la page 176. Utiliser exclu-
sivement une clé dynamométrique calibrée.
• Afin de respecter les normes de CEM, les câbles suivants doivent
toujours être blindés :
• Capteur de pression différentielle (DDG) (s'il est installé par le client)
• In2 (valeur de consigne)
• Pompes doubles - Communication (DP) (pour longueurs de câbles
> 1 m) ; (borne « MP »)
Tenir compte de la polarité :
MA = L => SL = L
MA = H => SL = H
• Ext. off
• AUX
• Câble de communication du module IF
Le blindage doit être appliqué des deux côtés, au niveau des colliers
de câbles CEM dans le module électronique et à l'autre extrémité. Les
câbles pour SBM et SSM n'ont pas besoin d'être blindés.
PE
2 2
] [mm ]
2,5 - 4
4 - 6
6 - 35
6 - 35
6 - 35
Français
149
