Inhaltszusammenfassung für Wilo CronoLine-IL

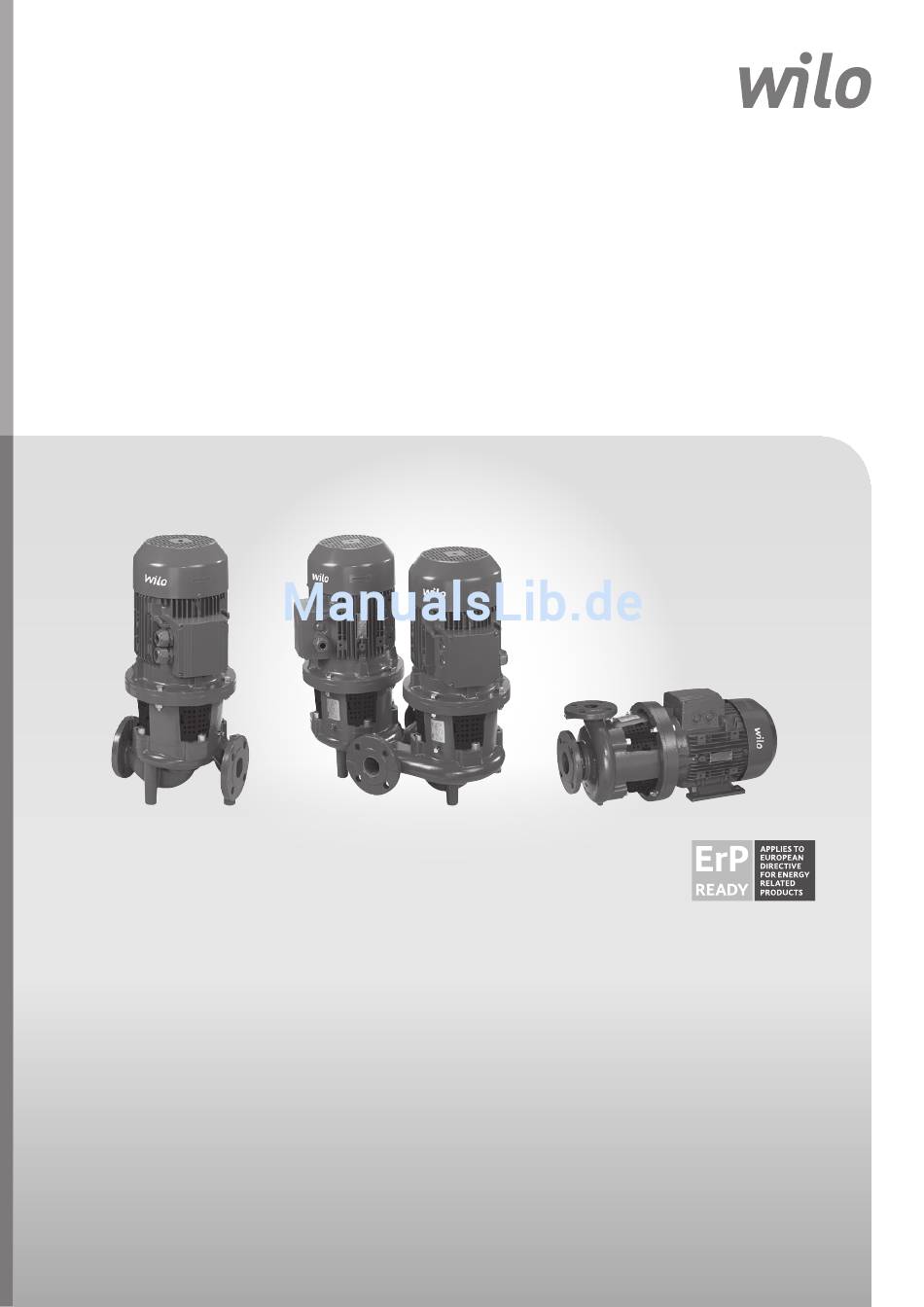

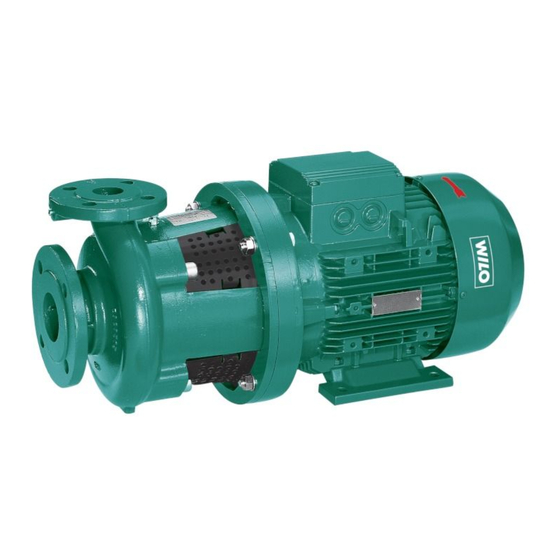

- Seite 1 Pioneering for You Wilo-CronoLine-IL Wilo-CronoTwin-DL Wilo-CronoBloc-BL de Einbau- und Betriebsanleitung en Installation and operating instructions Notice de montage et de mise en service Inbouw- en bedieningsvoorschriften 2 161 475-Ed.01 / 2016-08-Wilo...
- Seite 3 Fig. 1: IL (Design A) Fig. 2: DL (Design A)
- Seite 4 Fig. 3: BL (Design A) Fig. 4: IL (Design B) 1.14 1.11 1.15 1.12 1.13 1.16 1.14 1.14 1.31 1.32 1.33 1.11 1.12 1.15 1.11 1.12 1.14 1.11 1.15 1.12 1.21 1.14 1.15 1.43 1.41...
- Seite 5 Fig. 5: BL (Design B) 3.3 3.2 3.1 1.14 1.11 1.15 1.12 1.13 1.16 1.14 1.14 1.31 1.32 1.33 1.11 1.12 1.15 1.11 1.12 1.14 1.15 1.43 1.41 1.11 1.15 1.12 1.21 1.14...
-
Seite 7: Inhaltsverzeichnis
Zulässige Kräfte und Momente an den Pumpenflanschen (nur BL-Pumpen) ..........11 Installation und elektrischer Anschluss .....................12 Installation ................................12 Elektrischer Anschluss ............................16 Anschluss Stillstandsheizung ..........................18 Inbetriebnahme ............................18 Erstinbetriebnahme ............................. 18 Wartung..............................21 Luftzufuhr ................................22 Wartungsarbeiten ..............................22 Störungen, Ursachen und Beseitigung....................26 Ersatzteile .............................26 Entsorgung............................28 WILO SE 08/2016... -
Seite 8: Allgemeines
Es besteht die Gefahr, das Produkt/die Anlage zu beschädigen. 'Vorsicht' bezieht sich auf mögliche Produktschäden durch Miss- achten des Hinweises. HINWEIS: Ein nützlicher Hinweis zur Handhabung des Produktes. Er macht auch auf mögliche Schwierigkeiten aufmerksam. Einbau- und Betriebsanleitung Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL... -
Seite 9: Personalqualifikation
Bestimmungen sind einzuhalten. • Leicht entzündliche Materialien sind grundsätzlich vom Produkt fern- zuhalten. • Gefährdungen durch elektrische Energie sind auszuschließen. Wei- sungen lokaler oder genereller Vorschriften [z. B. IEC, VDE usw.] und der örtlichen Energieversorgungsunternehmen sind zu beachten. WILO SE 08/2016... -
Seite 10: Sicherheitshinweise Für Montage- Und Wartungsarbeiten
Schmutz und keine sonstigen Fremdkörper in das Pum- pengehäuse gelangen. Die Pumpenwelle einmal wöchentlich drehen, um eine Riefenbildung an den Lagern und ein Festkleben zu vermeiden. Bei Wilo erfragen, welche Konservierungsmaßnahmen durchzuführen sind, falls ein län- gerer Lagerungszeitraum erforderlich ist. -
Seite 11: Bestimmungsgemäße Verwendung
Feststoffe (z. B. Sand) erhöhen den Verschleiß der Pumpe. Pumpen ohne Ex-Zulassung sind nicht geeignet für den Einsatz in explosionsgefährdeten Bereichen. • Zur bestimmungsgemäßen Verwendung gehört auch die Einhal- tung dieser Anleitung. • Jede darüber hinausgehende Verwendung gilt als nicht bestim- mungsgemäß. WILO SE 08/2016... -
Seite 12: Angaben Über Das Erzeugnis
Heizungswasser gem. VDI 2035 Standardausführung Brauchwasser Standardausführung Kühl-/Kaltwasser Standardausführung Wasser-Glykol-Gemisch bis 40 Vol.-% Standardausführung Wärmeträgeröl Sonderausführung bzw. Zusatz- ausrüstung (gegen Mehrpreis) Andere Medien (auf Anfrage) Sonderausführung bzw. Zusatz- ausrüstung (gegen Mehrpreis) Tab. 1: Technische Daten Einbau- und Betriebsanleitung Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL... -
Seite 13: Lieferumfang
• Motorleistung bei Bedarf anpassen. • Das Fördermedium muss sedimentfrei sein. • Bei Verwendung anderer Medien ist die Freigabe durch Wilo erforder- lich. • Bei Anlagen, die nach dem Stand der Technik gebaut sind, kann unter normalen Anlagenbedingungen von einer Kompatibilität der Stan- darddichtung/Standard-Gleitringdichtung mit dem Fördermedium... -
Seite 14: Zubehör
Fundamentsockel gestellt werden. Die Einbaumöglichkeiten hängen von der Pumpengröße ab. In Verbin- dung mit einem Regelgerät (z.B. Wilo-CC/SC-HVAC-System) kann die Leistung der Pumpen stufenlos geregelt werden. Dies ermöglicht eine optimale Anpassung der Pumpenleistung an den Bedarf des Systems und einen wirtschaftlichen Pumpenbetrieb. -
Seite 15: Geräuscherwartungswerte
IL, BL (DL im Einzel- (DL im Parallel- (DL im Einzel- (DL im Parallel- betrieb) betrieb) betrieb) betrieb) 0,55 0,75 18,5 Räumlicher Mittelwert von Schalldruckpegeln auf einer quaderförmigen Maßfläche in 1-m-Abstand von der Motoroberfläche. Tab. 2: Geräuscherwartungswerte WILO SE 08/2016... -
Seite 16: Zulässige Kräfte Und Momente An Den Pumpenflanschen (Nur Bl-Pumpen)
Wobei die Gesamtlast ∑ F und ∑ M die arithmetischen Summen für jeden Flansch (Eintritt und Austritt) sind, sowohl für die tatsächlichen als auch für die maximal zulässigen Werte, ohne Berücksichtigung ihres algebraischen Vorzeichens, auf der Ebene der Pumpe (Eintritts- flansch + Austrittsflansch). Einbau- und Betriebsanleitung Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL... -
Seite 17: Installation Und Elektrischer Anschluss
Vorbereitung • Die Pumpe auf Übereinstimmung mit den Angaben auf dem Liefer- schein prüfen; etwaige Schäden oder das Fehlen von Teilen sofort der Firma Wilo mitteilen. Lattenverschläge/Kartons/Umhüllungen auf Ersatzteile oder Zubehörteile prüfen, die der Pumpe beigepackt sein können. • Einbau erst nach Abschluss aller Schweiß- und Lötarbeiten und der ggf. - Seite 18 Nur Pumpentyp Design B: Ab 37 kW vierpolig bzw. 45 kW zweipolig Fig. 12: IL/DL müssen Pumpengehäuse und Motor unterbaut werden. Hierfür kön- nen die passenden Unterlagen aus dem Wilo-Zubehörprogramm ver- wendet werden. HINWEIS: Der Motorklemmenkasten darf nicht nach unten zeigen. Im Bedarfs- fall kann der Motor bzw.
- Seite 19 Deutsch Keine Unterstützung erforderlich Pumpengehäuse unterstützt min. 5mm Motor unterstützt min. 5mm Pumpengehäuse unterstützt, Motor auf Fundament befestigt min. 5mm Pumpengehäuse und Motor unterstützt min. 5mm Fig. 14: Einbaubeispiele BL WILO SE 08/2016...
- Seite 20 (Fig. 16). Diese Maßnahme dient der Vermeidung von Strö- 5 x DN mungskavitation. • Flanschabdeckungen an Saug- und Druckstutzen der Pumpe vor dem Anbringen der Rohrleitung entfernen. Fig. 16: Beruhigungsstrecke vor und hinter der Pumpe Einbau- und Betriebsanleitung Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL...
-
Seite 21: Elektrischer Anschluss
Tropfwasser abzuleiten zu können. • Durch entsprechende Positionierung der Kabelverschraubung oder durch entsprechende Kabelverlegung sicherstellen, dass kein Tropf- wasser in den Klemmenkasten laufen kann. Nicht belegte Kabelver- schraubungen müssen mit den vom Hersteller vorgesehenen Stopfen verschlossen bleiben. WILO SE 08/2016... -
Seite 22: Einschaltart
(Fig. 17 unten) nen (Fig. 17 unten) Tab. 4: Belegung der Anschlussklemmen HINWEIS: Um den Anlaufstrom zu begrenzen und das Auslösen von Überstrom- schutzeinrichtungen zu vermeiden, wird die Verwendung von Sanft- anlaufgeräten empfohlen. Einbau- und Betriebsanleitung Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL... -
Seite 23: Anschluss Stillstandsheizung
Saugstutzen der Pumpe gewährleistet werden. Dieser Mindest-Zulaufdruck ist abhängig von der Betriebssituation und dem Betriebspunkt der Pumpe und muss dementsprechend fest- gelegt werden. Wesentliche Parameter zur Festlegung des Mindest-Zulaufdruckes sind der NPSH-Wert der Pumpe in ihrem Betriebspunkt und der WILO SE 08/2016... -
Seite 24: Einschalten
Katalog/Datenblatt genannten Bedingungen betrieben werden. GEFAHR! Lebensgefahr! Aufgrund nicht montierter Schutzvorrichtungen des Klemmenkas- tens bzw. im Bereich der Kupplung können Stromschlag oder die Berührung von rotierenden Teilen zu lebensgefährlichen Verlet- zungen führen. Einbau- und Betriebsanleitung Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL... - Seite 25 Pumpe, Kupplung, Motor, Dichtungen und Lagern zu vermeiden, sollten max. 10 Einschaltvorgange pro Stunde nicht überschritten werden. Doppelpumpenbetrieb: HINWEIS: Um die Betriebsbereitschaft der Reservepumpe sicherzustellen, die Reservepumpe alle 24 h, mindestens aber einmal wöchentlich, in Betrieb nehmen. WILO SE 08/2016...
-
Seite 26: Wartung
Deutsch Wartung Sicherheit Wartungs- und Reparaturarbeiten nur durch qualifiziertes Fach- personal! Es wird empfohlen, die Pumpe durch den Wilo-Kundendienst warten und überprüfen zu lassen. GEFAHR! Lebensgefahr! Bei Arbeiten an elektrischen Geräten besteht Lebensgefahr durch Stromschlag. • Arbeiten an elektrischen Geräten nur durch vom örtlichen Energie- versorger zugelassenen Elektroinstallateur ausführen lassen. -
Seite 27: Luftzufuhr
Auch während des Normalbetriebs der Pumpe ist eine leichte Leckage von vereinzelten Tropfen üblich. Es ist jedoch von Zeit zu Zeit eine Sichtkontrolle erforderlich. Bei deutlich erkennbarer Leckage ist ein Dichtungswechsel vorzunehmen. Wilo bietet ein Reparatur-Set an, das die für einen Wechsel erforder- lichen Teile enthält Wechsel Demontage: •... - Seite 28 • Anschließend Kupplung gleichmäßig verschrauben. Dabei wird der vorgeschriebene Abstand zwischen Laterne und Kupplung von 5 mm über die Montagegabel automatisch eingestellt. • Montagegabel demontieren. • Kupplungsschutz montieren. • Motor bzw. Netzanschlussleitungen anklemmen. Fig. 19: Ansetzen der Montagegabel Einbau- und Betriebsanleitung Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL...
-
Seite 29: Motor Wechseln
Die Motorlager sind wartungsfrei. Erhöhte Lagergeräusche und unge- wöhnliche Vibrationen zeigen einen Lagerverschleiß an. Das Lager bzw. der Motor muss dann gewechselt werden. Wechseln des Antrie- bes nur durch den Wilo-Kundendienst. • Anlage spannungsfrei schalten und gegen unbefugtes Wiederein- schalten sichern. -
Seite 30: Schraubenverbindung
Laufrad — Welle A2-70 Gewinde schmieren mit Molykote® P37 oder vergleichbares Pumpen- Gleichmäßig über gehäuse — Laterne Kreuz anziehen Laterne — Motor Kupplung Schrauben gleich- mäßig anziehen, 10.9 Spalte beidseitig gleich halten Tab. 5: Schraubenanzugsmomente Einbau- und Betriebsanleitung Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL... -
Seite 31: Störungen, Ursachen Und Beseitigung
Kabelklemme lose Alle Kabelverbindungen überprüfen Sicherungen defekt Sicherungen prüfen, defekte Sicherungen auswechseln Motor schadhaft Motor durch Wilo-Kundendienst oder Fachbetrieb überprü- fen und ggf. instandsetzen lassen Motorschutzschalter hat aus- Pumpe druckseitig auf Nennvolumenstrom eindrosseln gelöst Motorschutzschalter falsch Motorschutzschalter auf den richtigen Nennstrom einstellen... - Seite 32 O-Ring Mutter für Motor/Later- nenbefestigung 1.15 Distanzscheibe Unterlegscheibe für Motor/Laternenbefesti- gung 1.31 Entlüftungsventil Adapterring (nur BL-Pumpen) 1.32 Kupplungsschutz Pumpenstützfüße für Motorgröße ≤ 4 kW (nur BL-Pumpen) 1.33 Laterne Montagegabel (Fig. 19) Tab. 7: Ersatzteiltabelle Einbau- und Betriebsanleitung Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL...
-
Seite 33: Entsorgung
2. Weitere Informationen zur sachgerechten Entsorgung werden bei der Stadtverwaltung, dem Entsorgungsamt oder dort, wo das Produkt erworben wurde, erteilt. HINWEIS: Das Produkt oder Teile davon gehören nicht in den Hausmüll! Weitere Informationen zum Thema Recycling siehe unter www.wilo-recycling.com Technische Änderungen vorbehalten! WILO SE 08/2016... - Seite 34 Deutsch Einbau- und Betriebsanleitung Wilo-CronoLine-IL, CronoTwin-DL, CronoBloc-BL...
-
Seite 37: Ey-Vaatimustenmukaisuusvakuutus
EC DEARBHÚ COMHLÍONTA WILO SE vakuuttaa, että tässä vakuutuksessa kuvatut tuotteet ovat WILO SE ndearbhaíonn an cur síos ar na táirgí atá i ráiteas seo, siad i seuraavien eurooppalaisten direktiivien määräysten sekä niihin gcomhréir leis na forálacha atá sna treoracha seo a leanas na hEorpa agus sovellettavien kansallisten lakiasetusten mukaisia: leis na dlíthe náisiúnta is infheidhme orthu:... - Seite 38 (SV) - Svenska ES-IZJAVA O SKLADNOSTI EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE WILO SE izjavlja, da so izdelki, navedeni v tej izjavi, v skladu z določili WILO SE intygar att materialet som beskrivs i följande intyg naslednjih evropskih direktiv in z nacionalnimi zakonodajami, ki jih överensstämmer med bestämmelserna i följande europeiska direktiv och...
- Seite 40 WILO SE Nortkirchenstraße 100 D-44263 Dortmund Germany T +49(0)231 4102-0 F +49(0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
