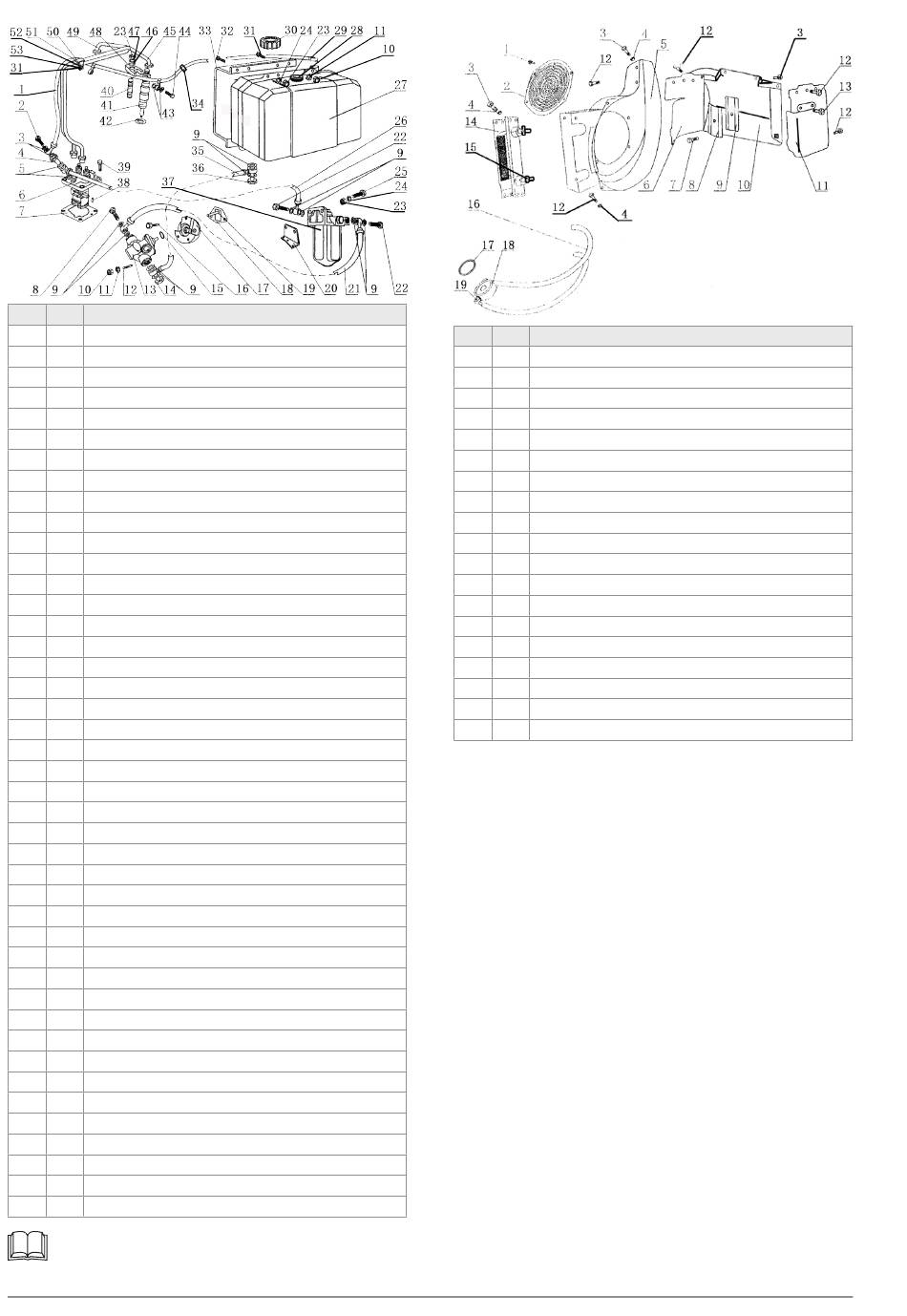

7.6. Treibstoffsystem
Zg.
Teil Beschreibung
6
1
Leckölleitung (Rücklaufleitung)
6
2
Hohlschraube Leckölleitung
6
3
Kupfer Dichtring d8
6
4
Hohlschraube Diesel Vorlaufleitung
6
5
Kupfer Dichtring d12
6
6
Einspritzpumpe
6
7
Dichtung Einspritzpumpe
6
8
Hohlschraube Auslass Vorförderpumpe
6
9
Kupfer Dichtring d14
6
10
Sechskantmutter M6
6
11
Unterlegscheibe d6
6
12
Stehbolzen M6x16
6
13
Vorförderpumpe
6
14
Hohlschraube Einlass Vorförderpumpe
6
15
O-Ring 13,2x2,65
6
16
Innensechskantschraube M8x30
6
17
Montageflansch Vorförderpumpe
6
18
Dichtung Montageflansch
6
19
Betätigungsstössel
6
20
Haltewinkel Treibstofffilter
6
21
Treibstoffleitung Vorförderpumpe zu Filter
6
22
Hohlschraube Einlass Treibstofffilter
6
23
Sechskantmutter M8
6
24
Unterlegscheibe d8
6
25
Sechskantschraube M8x30
6
26
Treibstoffleitung Filter zu Einspritzpumpe
6
37
Dieselfilter
6
38
Zylinderstift d4x8
6
39
Sechskantschraube M8x25
6
40
Doppelschraube M8x40
6
41
Einspritzdüse
6
42
Dichtring Einspritzdüse
6
43
Kupfer Dichring d6
6
44
Halteschraube Einspritzdüse
6
45
Einspritzleitung Zylinder 2
6
46
Federring d8
6
47
Unterlegscheibe d8
6
48
Halteplatte Einspritzdüse
6
49
Einspritzleitung Zylinder 1
6
50
Klemmplatte Einspritzleitung Teil1
6
51
Klemmplatte Einspritzleitung Teil2
6
52
Vibrationsdämpfer Einsspritzleitung
6
53
Sechskantmutter M6
Treibstofftank sowie Tankzubehörteile (Teile 27 bis 36) sind
nicht Bestandteil des Standard Motor-Lieferumfangs.
22
7.7. Luftführung und Ölkühlung
Zg.
Teil Beschreibung
7
1
Sechskantschraube M6x8
7
2
Lüfterrad Schutzgitter
7
3
Sechskantschraube M6x18
7
4
Sechskantmutter M6
7
5
Schwungradabdeckung
7
6
Luftführung Zylinder hinten
7
7
Sechskantschraube M5x16
7
8
Klemmplatte Luftführung
7
9
Basisplatte Luftführung
7
10
Luftführung Zylinder seitlich
7
11
Luftführung Zylinder vorne
7
12
Sechskantschraube M6x12
7
13
Sechskantschraube M8x16
7
14
Ölkühler
7
15
Reduziermuffe
7
16
Ölleitung
7
17
O-Ring 60x2,65
7
18
Ölfilter Übergangsflansch
7
19
90° Knie
